Jede Spirale mit dem richtigen Ohm-Wert: weniger Ausschuss, weniger Drahtverschwendung, keine manuelle Messung mehr.

Bei der Herstellung von Widerstandsspiralen – ob für Rohrheizkörper, offene Heizspiralen, Öfen oder andere Anwendungen – kann eine einzige Variable eine gesamte Produktionscharge beeinträchtigen: der Widerstandswert des Drahts. Die meisten Heizspiralwickelmaschinen lösen dieses Problem indirekt, indem sie die Drahtlänge messen und mit dem linearen Widerstandswert des Drahts multiplizieren. Die Heizspiralwickelmaschine von CSM MACHINERY verfolgt dagegen einen anderen Ansatz: Sie misst den tatsächlichen elektrischen Widerstand des Drahts in Echtzeit, während er aufgewickelt wird.

Ein kleiner Unterschied in der Theorie – aber ein bedeutender in der Praxis.

Das Problem: Der Drahtwiderstand ist nicht immer konstant

Der Widerstand des Drahts ist entlang der Spule nie vollkommen gleichmäßig. Zwei Ursachen für Abweichungen sind besonders häufig:

• Lokale Defekte: Stellen im Draht mit Kerben oder Unregelmäßigkeiten aus der Drahtherstellung, die plötzliche, isolierte Widerstandsspitzen verursachen können.
• Allmähliche Drift: eine langsame, fortschreitende Veränderung des Widerstands vom Anfang bis zum Ende der Drahtspule. Bedingt durch den Herstellungsprozess des Drahts verändert sich sein Ohm-Wert im Laufe der Zeit kontinuierlich – meist innerhalb der Toleranz, aber nie wirklich konstant.

Eine Maschine, die sich ausschließlich auf die gemessene Länge und einen festen Widerstandskoeffizienten stützt, kann keinen dieser beiden Fälle erkennen. Sie wickelt weiter auf Basis einer Annahme – selbst wenn die tatsächlichen elektrischen Eigenschaften der Spirale von der Spezifikation abweichen – und zwingt den Bediener dazu, die eingestellten Längenwerte ständig nachzujustieren.

So funktioniert die Widerstandsmessung in Echtzeit

Die CSM-Heizspiralwickelmaschine misst während des Aufwickelns kontinuierlich den tatsächlichen Widerstandswert des Drahts – nicht einen abgeleiteten Schätzwert. Diese Echtzeit-Rückkopplungsschleife ermöglicht es der Maschine, intelligent auf beide Arten von Abweichungen zu reagieren:

• Punktuelle Defekte: Weicht der Widerstand an einer bestimmten Stelle des Drahts plötzlich ab, erkennt die Maschine dies sofort und stoppt die Produktion – auf Basis der vom Bediener eingestellten prozentualen Toleranzwerte –, bevor eine nicht konforme Spirale entsteht.
• Allmähliche Drift: Verändert sich der Widerstand langsam entlang der Spule, gleicht die Maschine dies automatisch aus, indem sie je nach Bedarf mehr oder weniger Draht verwendet, um konstant den geforderten Widerstandswert zu liefern.

Kurz gesagt: Die Maschine misst genau die elektrische Eigenschaft, auf die es bei der fertigen Spirale wirklich ankommt, und regelt sich in Echtzeit selbst, um sie zu garantieren.

Was das für den Kunden bedeutet

Für Hersteller von Widerstandsspiralen bedeutet dies konkrete, messbare Vorteile in der Produktion:

1. Konstante elektrische Leistung – ganz ohne manuelle Messung.
   Jede Spirale erreicht den geforderten Ohm-Wert, unabhängig von Widerstandsschwankungen innerhalb ein und derselben Drahtspule. Dadurch muss der Bediener die Spirale nach der Fertigung nicht mehr messen – egal ob stichprobenartig oder bei 100 % der Spiralen geprüft wird, das bedeutet eine enorme Zeitersparnis für den Bediener.
2. Weniger Ausschuss, weniger Verschwendung.
   Die Erkennung punktueller Defekte stoppt die Maschine, bevor eine fehlerhafte oder außerhalb der Toleranz liegende Spirale fertiggestellt wird – statt das Problem erst später bei der Qualitätskontrolle zu entdecken. Da außerdem jede Spirale exakt auf den geforderten Ohm-Wert gewickelt wird, wird selbst ein geringfügig höherer Drahtverbrauch als nötig vermieden, wodurch der Materialabfall reduziert wird.
3. Echte Prozessrückverfolgbarkeit.
   Da die Maschine mit dem tatsächlichen Widerstand der Spirale arbeitet und nicht mit einer theoretischen Berechnung, sind die Widerstandsdaten von Natur aus genauer und zuverlässiger für die Qualitätsdokumentation.

Das Gesamtbild

Die Echtzeit-Messung des Ohm-Werts ermöglicht es der CSM-Heizspiralwickelmaschine, Spiralen zu produzieren, die stets dem geforderten Widerstandswert entsprechen – ohne dass der Bediener eingestellte Längen ständig korrigieren oder Spiralen nach der Fertigung messen muss. Das Ergebnis: weniger Ausschuss, weniger Drahtverschwendung, zuverlässige Qualitätsdaten und eine spürbare Zeitersparnis für den Bediener. Die CSM-Heizspiralwickelmaschine ist ein System, das auf tatsächlicher elektrischer Leistung basiert – nicht auf Annahmen.

Möchten Sie das gesamte Spektrum an Draht- und Spiraldurchmessern entdecken, die diese Technologie unterstützt?

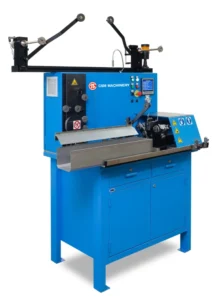

Entdecken Sie die CSM-Heizspiralwickelmaschine
