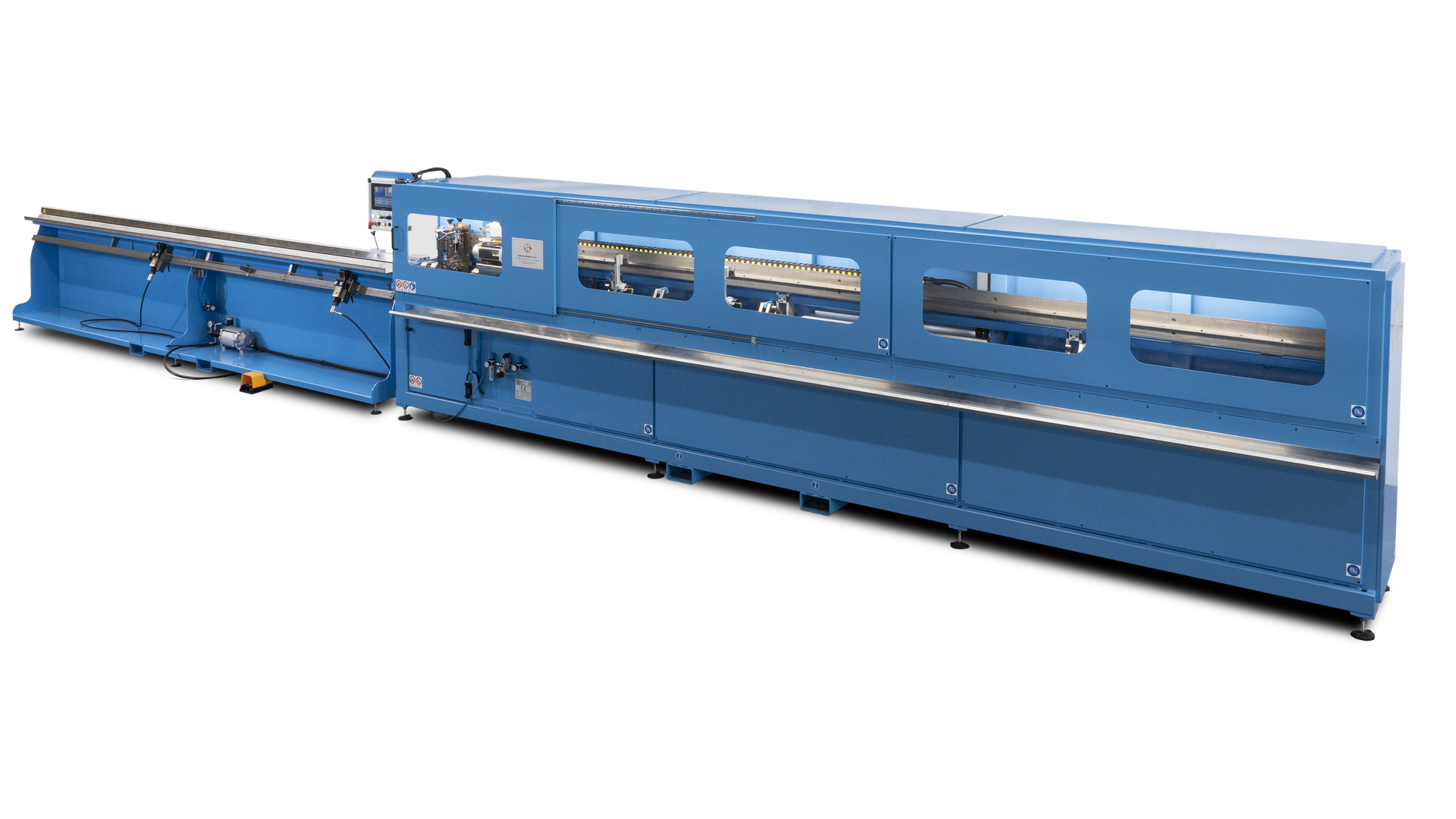

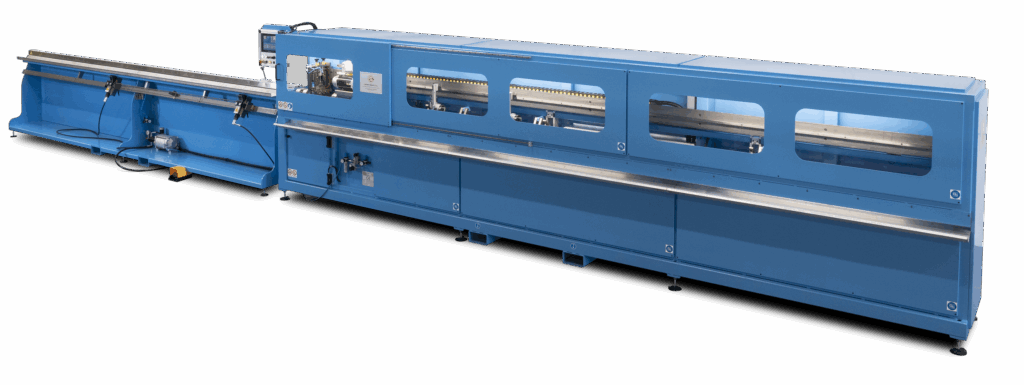

L’alettatrice CSM MACHINERY per resistenze elettriche, partendo da una bobina di nastro, avvolge il nastro sull’elemento in modo preciso e veloce, grazie al controllo numerico (CN) di ultima generazione.
Per soddisfare diverse esigenze di produzione, la macchina può essere equipaggiata con kit di attrezzamento aggiuntivi per alettare resistenze di diversi diametri e con nastri di diverse larghezze. Inoltre, l’operatore può impostare e richiamare facilmente il passo delle alette e i principali parametri di lavoro direttamente dal pannello operatore, senza la necessità di attrezzare la macchina.
Raddoppia la produttività rispetto ai sistemi tradizionali.
Impostato direttamente dal pannello operatore.
Gli indicatori di posizione permettono di richiamare le posizioni della testa e dei rulli, velocizzando e semplificando l’attrezzaggio della macchina.
Scopri tutti i dettagli della macchina

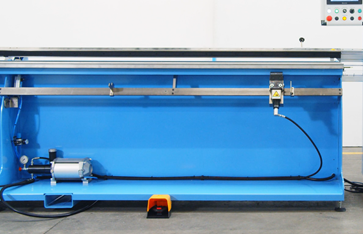

BANCO SUPPORTO PER RESISTENZE
prima dell’alettatura.

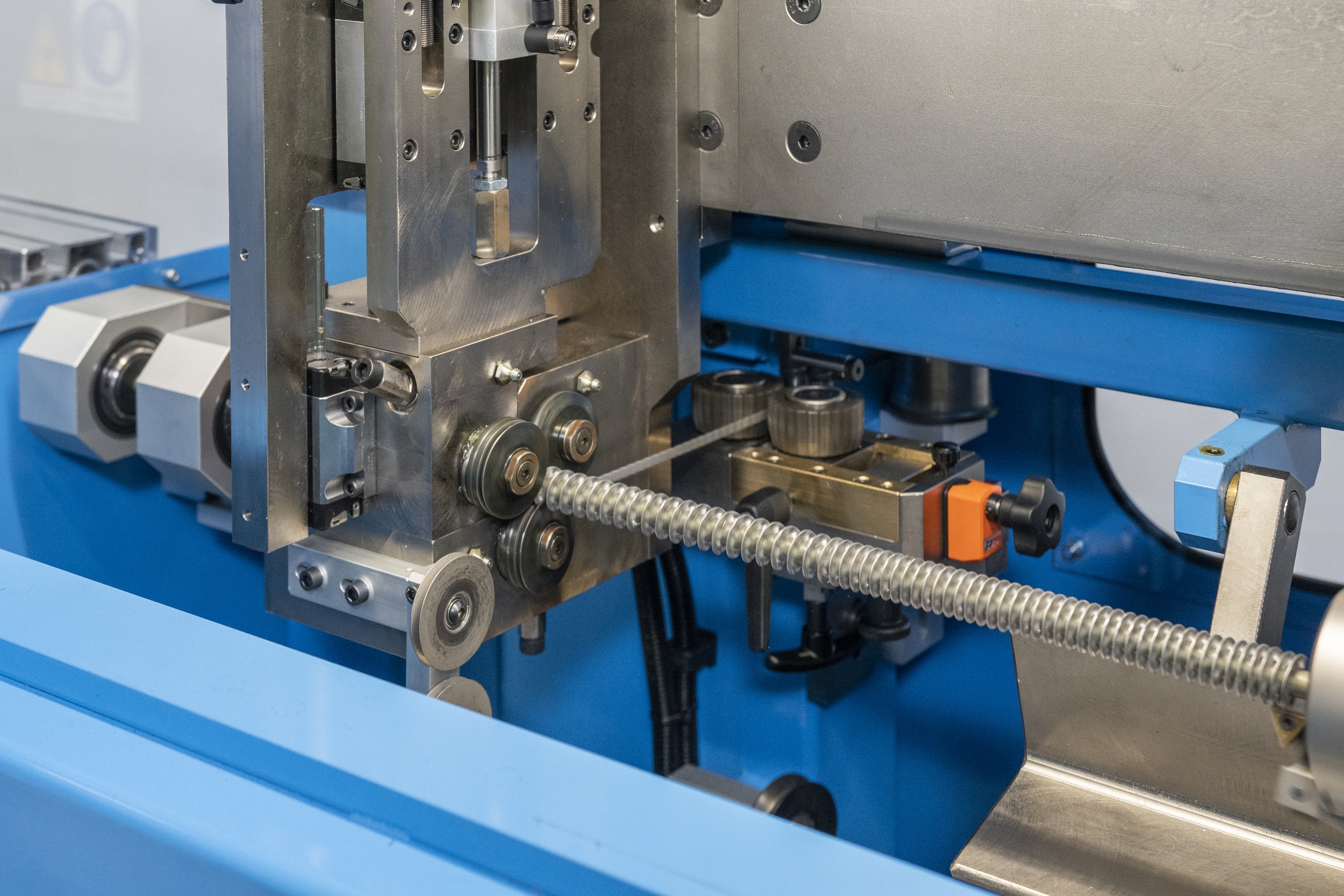

TESTA DI ALETTATURA
La testa di alettatura si fermerà nella posizione di carico indicata dall’interfaccia operatore, in modo da dare la corretta distanza tra la fine del tubo e la prima aletta.
ASPO ORIZZONTALE
DISPOSITIVO DI ONDULAZIONE

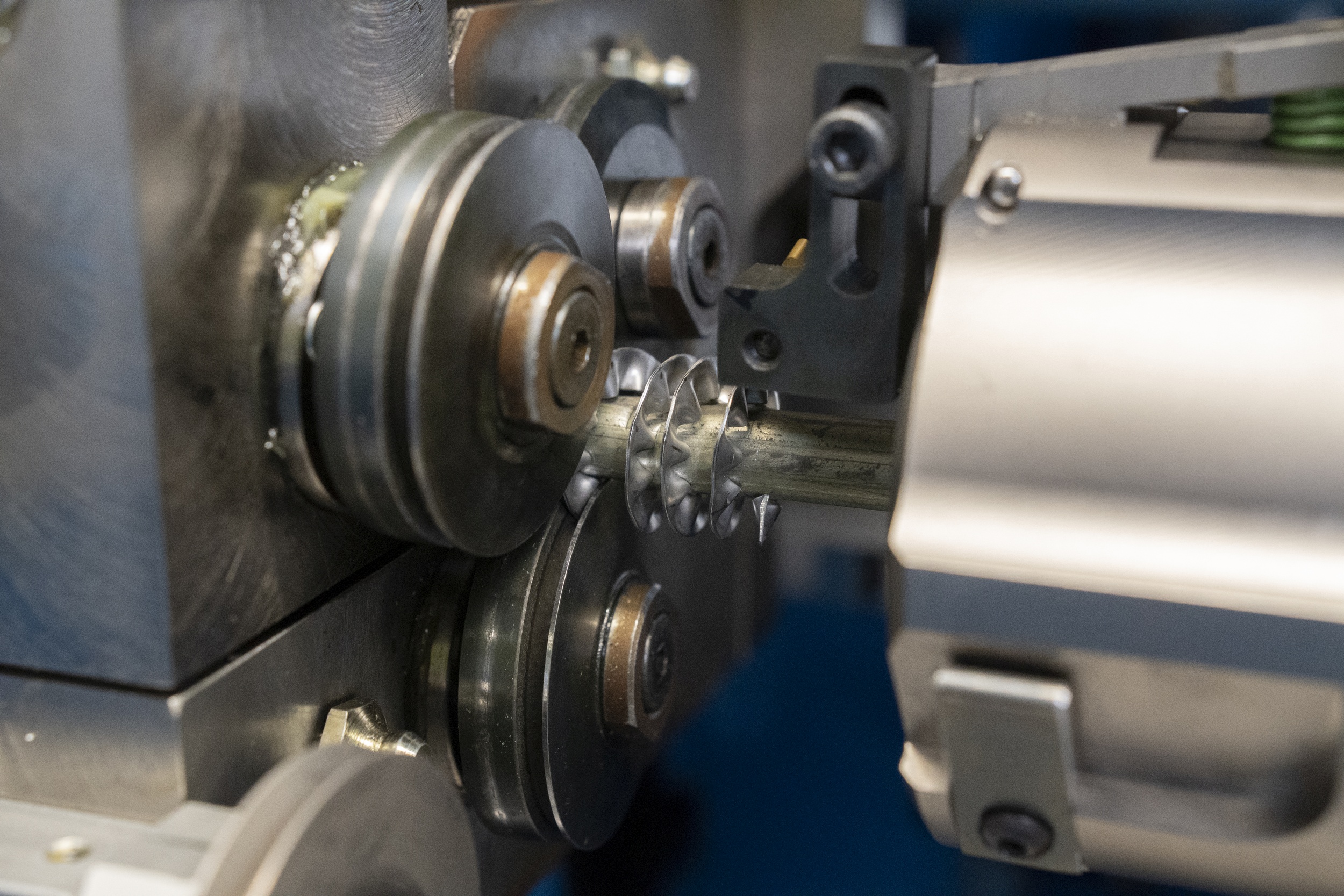

CARRELLO DI ALETTATURA
L’elemento viene spinto avanti finché si arresta sul fermo del mandrino rotante del carro di alettatura.
STAZIONE DI SCARICO

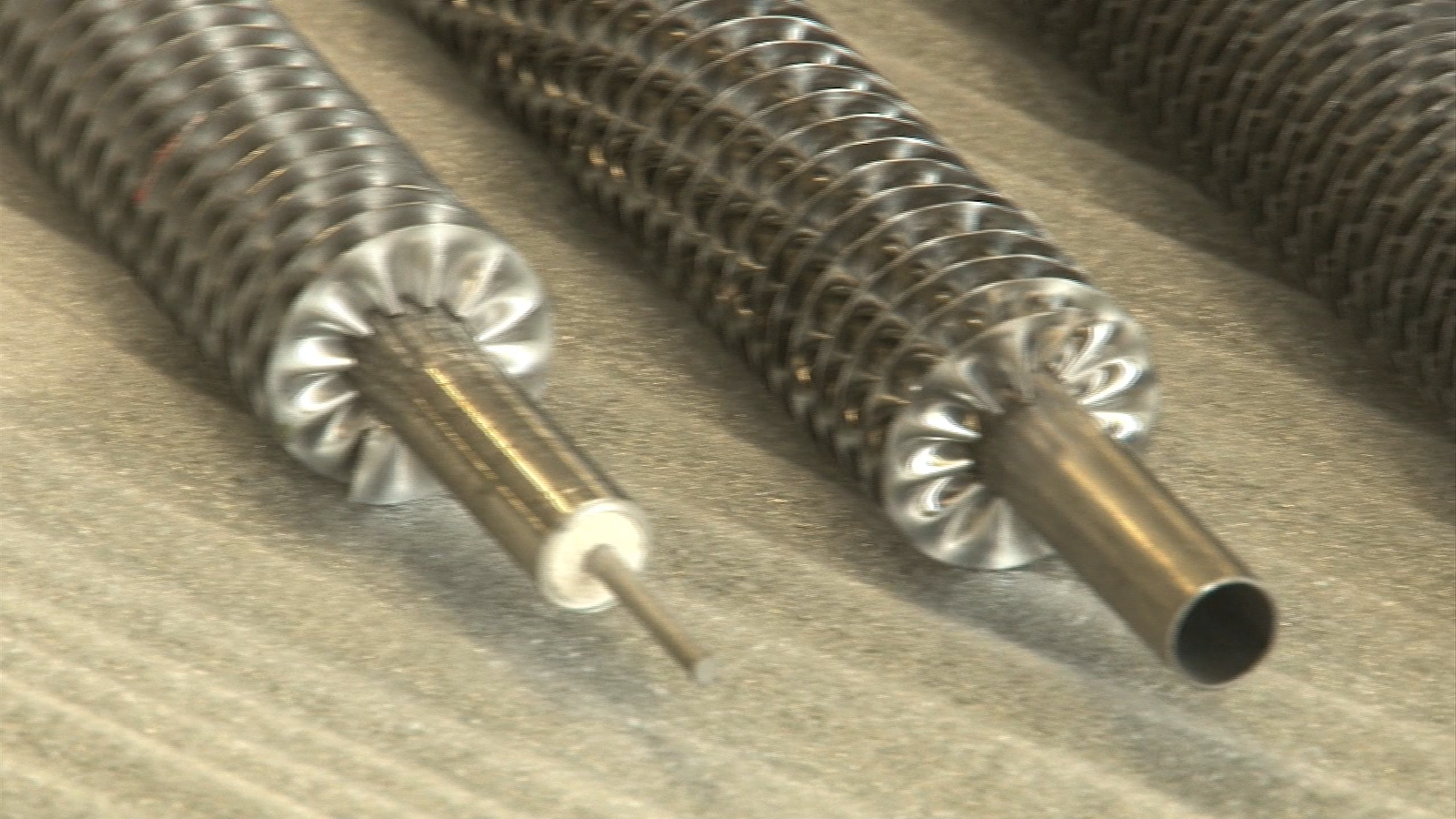

delle resistenze alettate prodotte.
Scopri tutti gli optional della macchina
Dispositivo utilizzato per migliorare il grip tra tubo e aletta.
Dispositivo utilizzato per agevolare lo svolgimento del nastro.

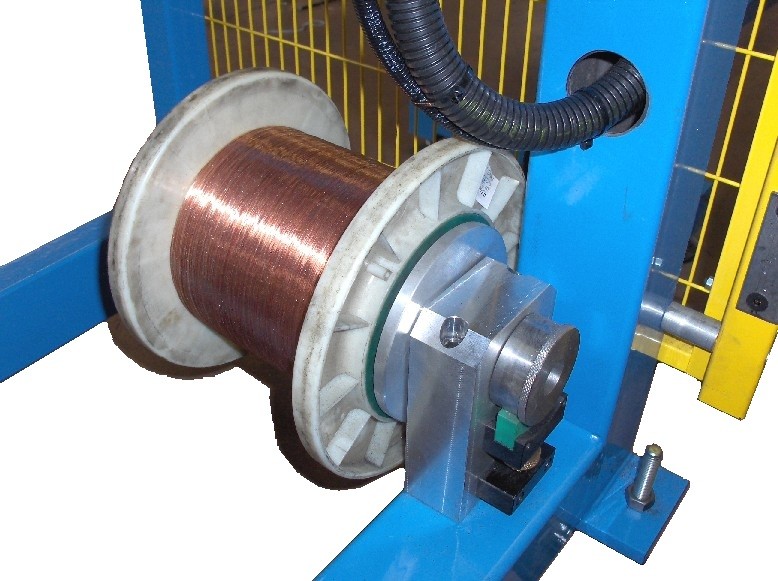

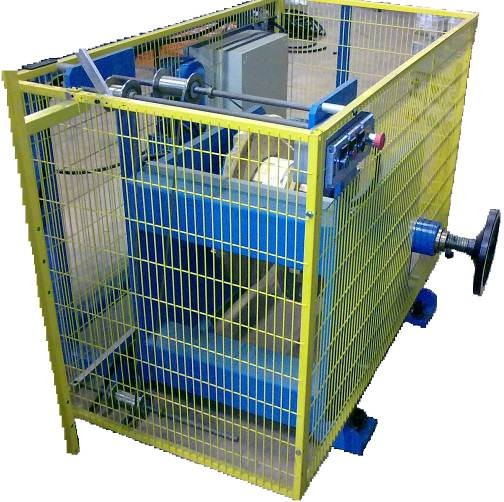

Supporto bobina con sistema di frenatura.

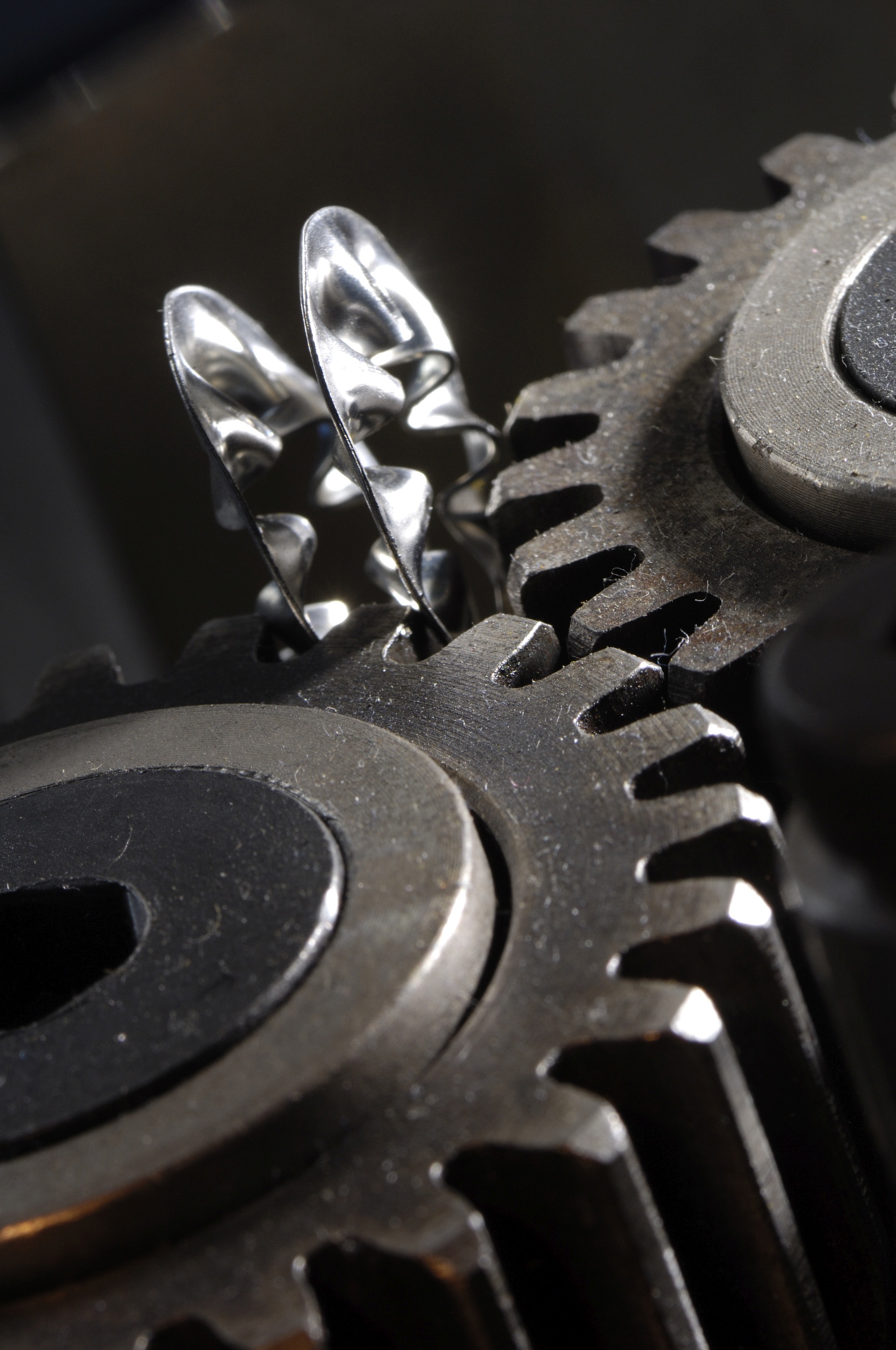

Set di ricambi per tubi con diversi diametri, set di ruote di alettatura e set di ruote dentate per formazione della piega sull’aletta.
Dispositivo utilizzato per migliorare il grip tra tubo e aletta.
Materiale tubo | acciaio, acciaio inox |
Diametro tubo | 6-16 mm |
Lunghezza minima tubo | 300 mm |
Spessore min. tubo -per tubo da alettare | 1 mm |
Spessore min. tubo -per resistenza da alettare | 0,40 mm |
Materiale del nastro | acciaio, acciaio inox, rame |
Larghezza nastro | 6-12 mm |
Spessore nastro - acciaio, acciaio inox, rame | 0,3-0,5 mm |
Passo alettaura (regolabile) | 2-15 mm |
Velocità avvolgitura (regolabile) | 0/1000 giri/min |
Tensione di alimentazione | V/Hz da definire |
Alimentazione pneumatica | 6 Bar |
Potenza installata | 8 KVA |
Dimensioni | 7000x1800x1600 mm |
