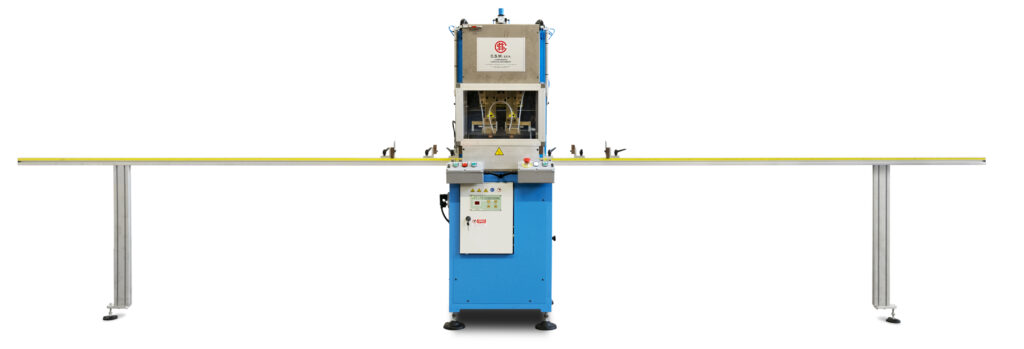

La macchina di ricottura CSM è la soluzione ideale per il trattamento termico di sezioni specifiche di resistenze elettriche. Il processo, semplice e intuitivo, prevede il caricamento manuale degli elementi e l’applicazione di corrente a basso voltaggio attraverso elettrodi, grazie a un trasformatore monofase.
Gli elettrodi di bloccaggio semplificano ulteriormente il cambio di diametro, mentre la possibilità di spostare manualmente l’elemento consente di lavorare resistenze di diverse lunghezze.
Pur non rimuovendo l’umidità residua dagli elementi, che necessitano di un successivo trattamento di essiccazione, la macchina di ricottura CSM rappresenta una soluzione economica e altamente efficiente per la produzione di piccoli lotti di resistenze elettriche.

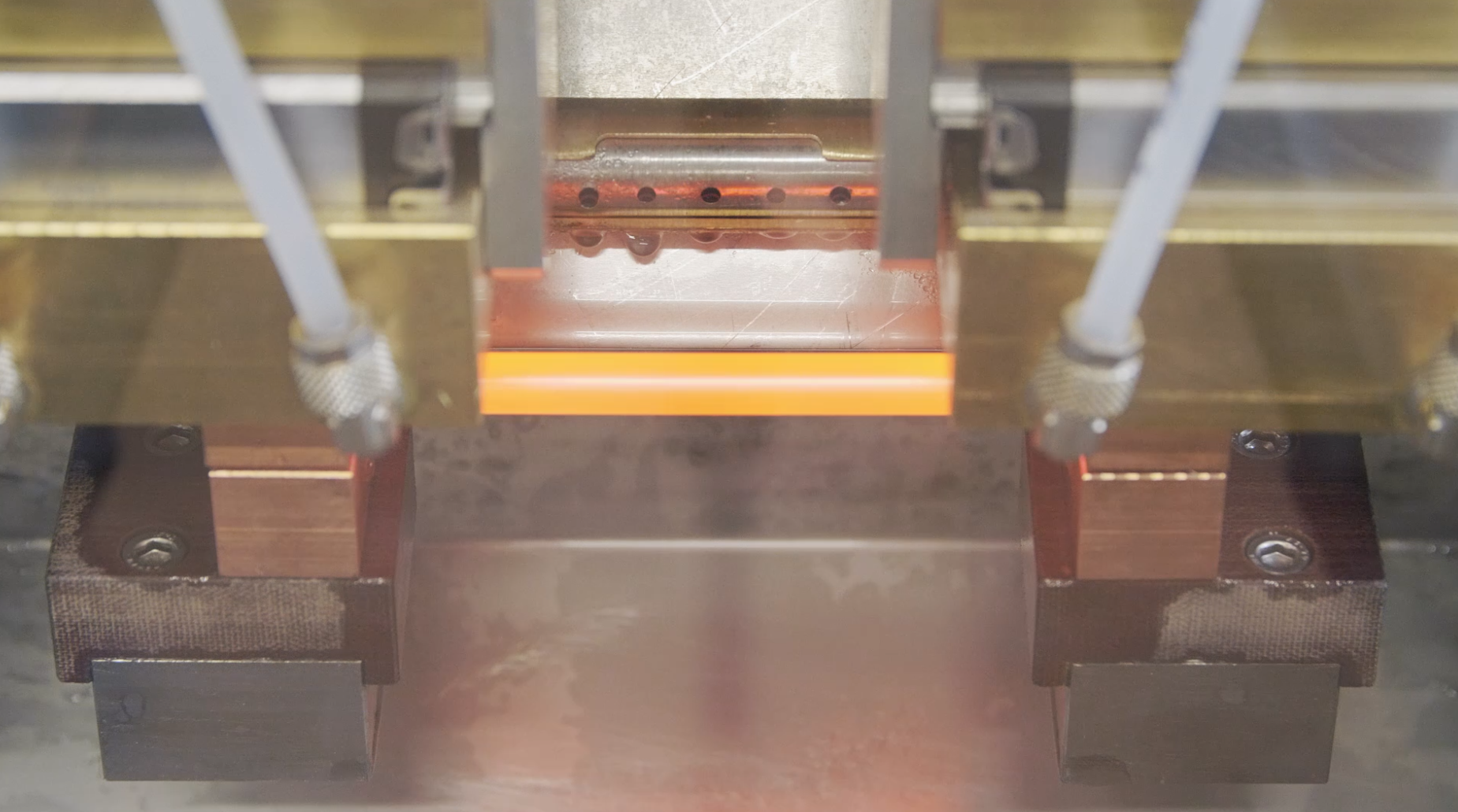

grazie al sistema di sensori usato durante la ricottura.
quando viene raggiunta la temperatura appropriata.
grazie al semplice sistema di set-up (elettrodi di bloccaggio).
Scopri tutti i dettagli della macchina

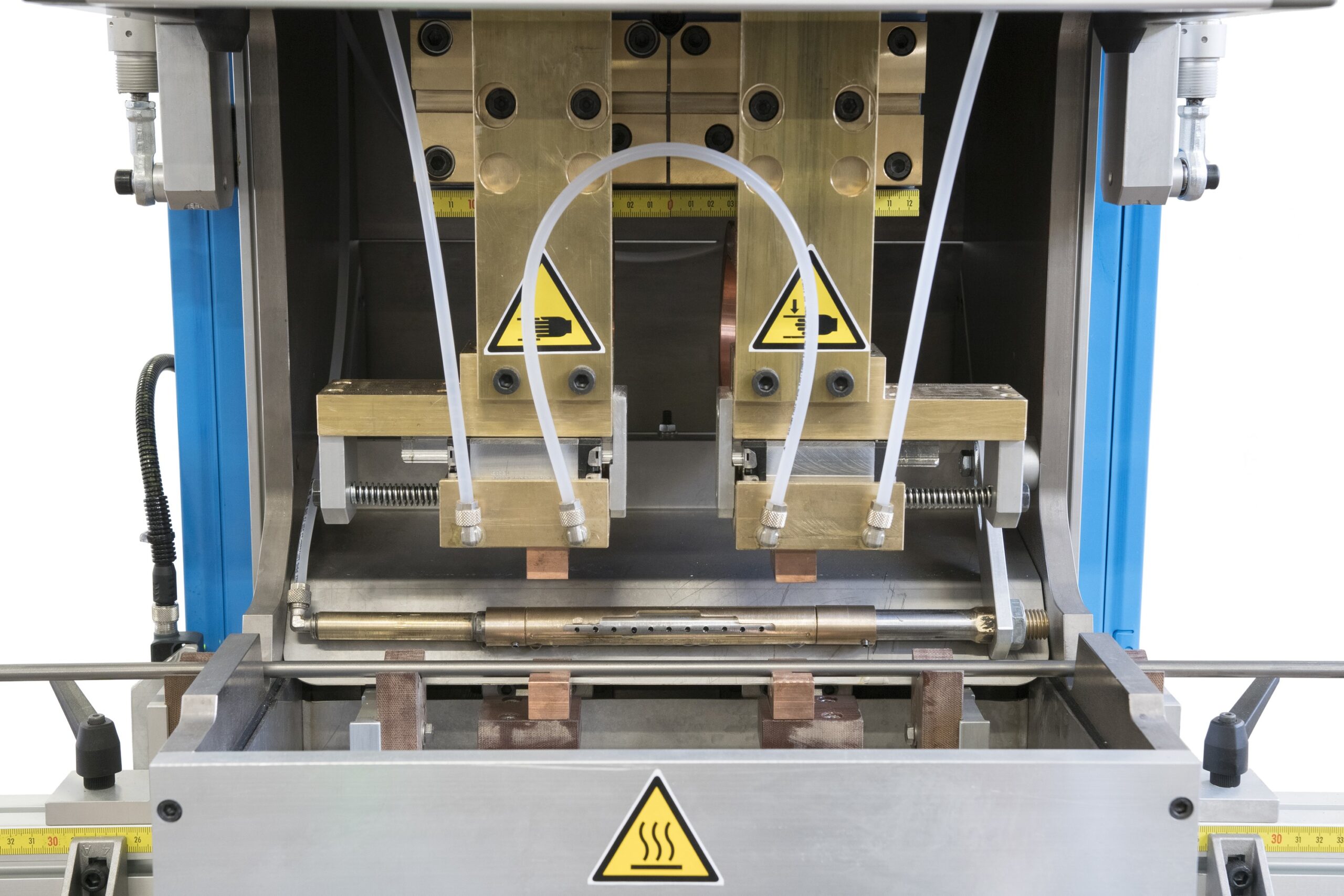

DUE CILINDRI PNEUMATICI AZIONANTI I PORTAELETTRODI
montati su slitta per consentire la variazione dell’interasse da 80 a 140 mm.

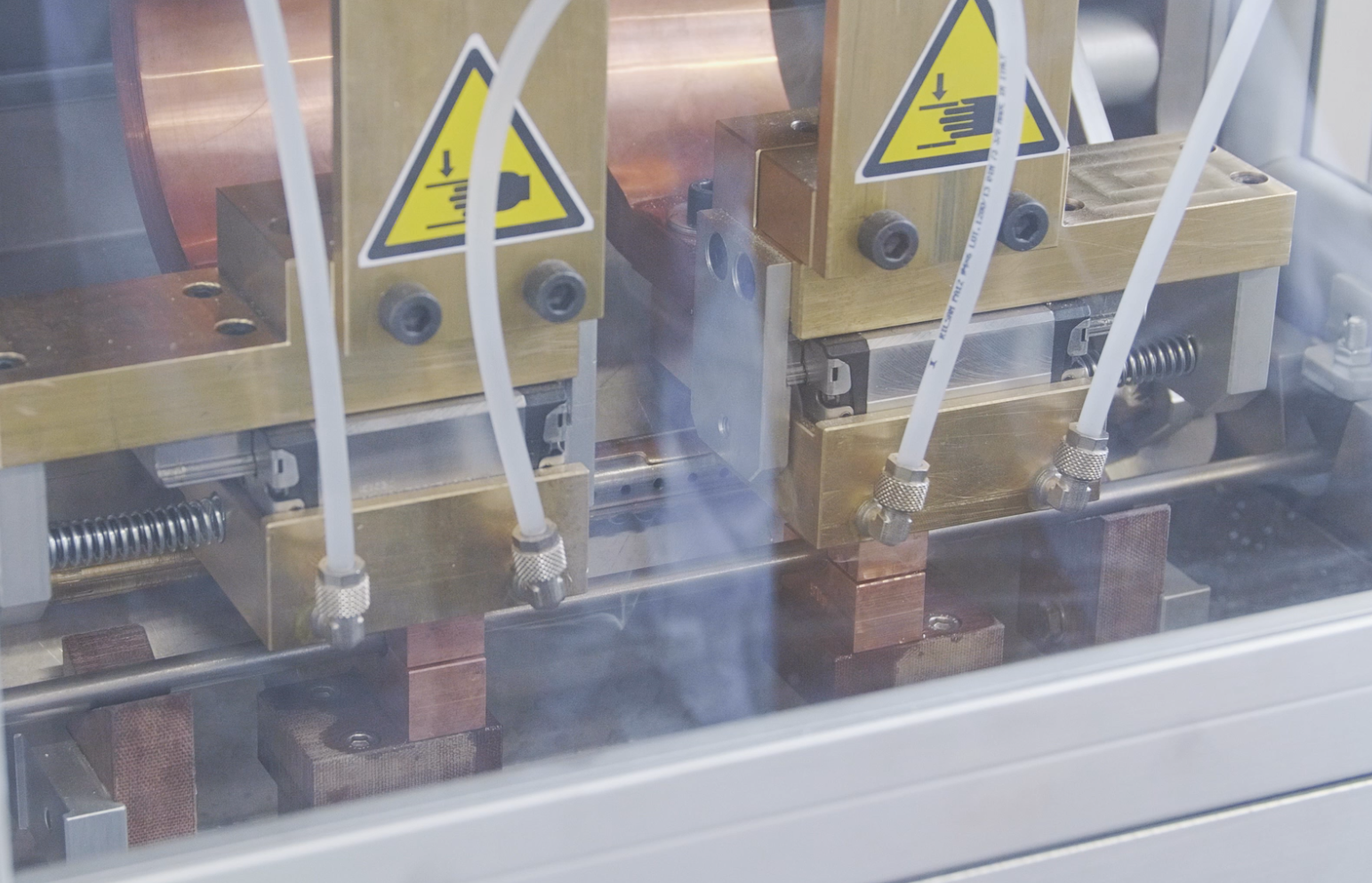

DUE PORTA ELETTRODI PREDISPOSTI PER IL RAFFREDDAMENTO DELLE RESISTENZE TRAMITE SPRUZZATURA D’ACQUA
collegati al trasformatore tramite cavi a bassa impedenza di sezione idonea e predisposti anch’essi per il raffreddamento a circolazione d’acqua.
QUADRO ELETTRICO COMPLETO DI:
“impostazione dell’accostaggio degli elettrodi,
impostazione del tempo in periodi (Hz) e della percentuale di corrente da erogare per il trattamento termico,
pirometro con sensore di temperatura e unità di controllo e visualizzazione. Questo sistema di controllo delle temperature non è influenzato dalle variazioni dei materiali dei tubi o dello spessore delle pareti dei tubi. La temperatura preimpostata può essere modificata rapidamente utilizzando l’interfaccia operatore e la macchina consente all’operatore di programmare la temperatura preimpostata in Celsius o Fahrenheit.”
CARPENTERIA IN ROBUSTO PROFILATO E LAMIERA D’ACCIAIO CON PIANI LAVORATI A MACCHINA
DISPOSITIVO PER IL RAFFREDDAMENTO DELLE RESISTENZE
tramite spruzzatura d’acqua. Recupero dell’acqua con scarico a perdere. L’acqua usata per il raffreddamento della resistenza è la stessa usata per il raffreddamento del trasformatore e dei cavi.
CONTRO-ELETTRODO IN RAME FISSATO ALLA STRUTTURA DELLA MACCHINA.
UN TRASFORMATORE MONOFASE DA 45 KVA
costruito con lamierino magnetico isolato di prima scelta, completamente impregnato di resine epossidiche e predisposto per il raffreddamento tramite circolazione d’acqua.

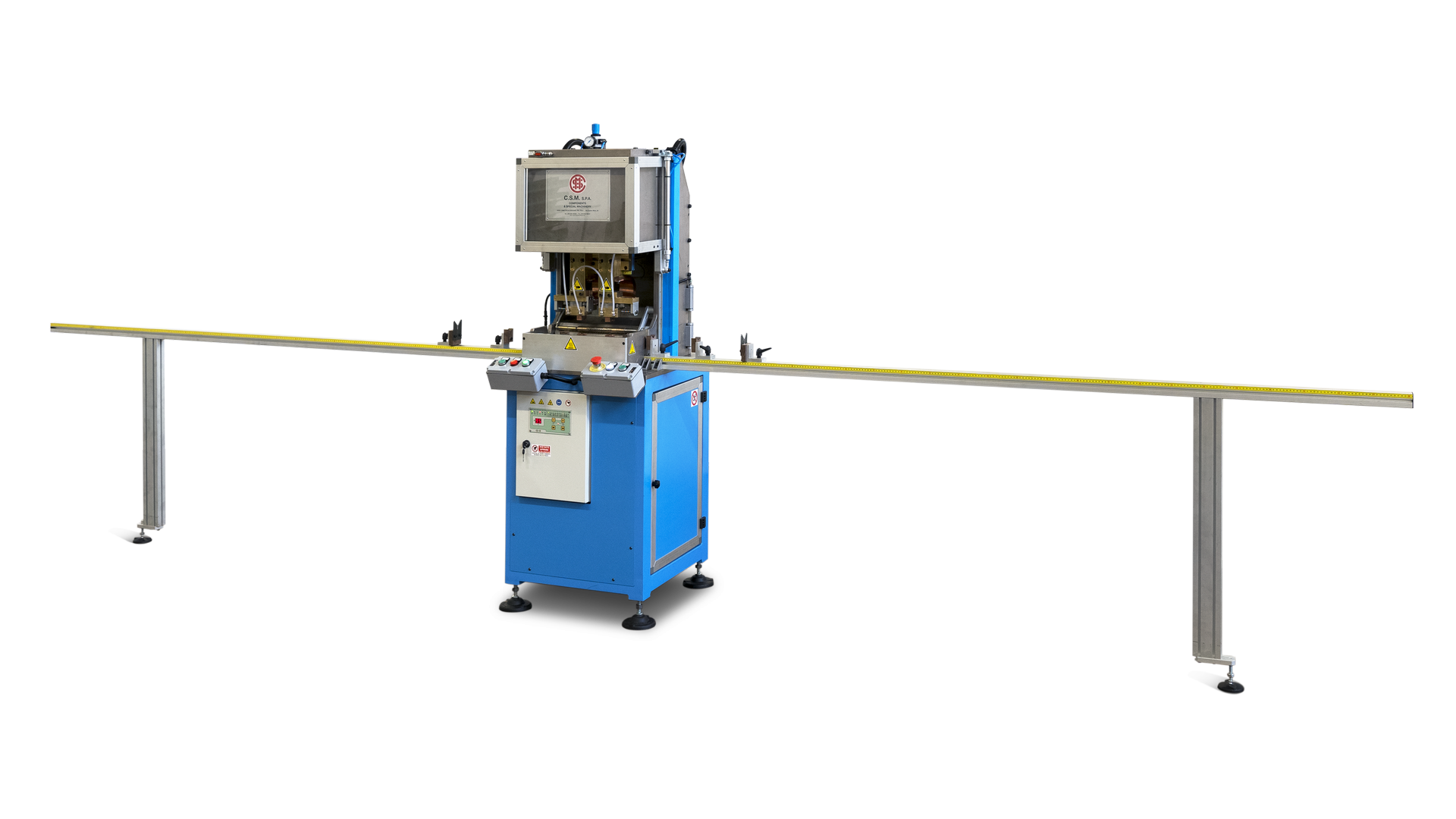

La macchina per la ricottura spot di CSM ha la funzione di eseguire il trattamento termico di un tratto di resistenza dopo che esso è stato ridotto.
Potenza installata trasformatore monofase | 45 KVA |
Tensione di alimentazione (monofase) | Hz da definire |
Alimentazione pneumatica | 6 Bar |
Consumo aria | 1,5 l/ciclo |
Alimentazione idrica | 2 Bar |
Consumo acqua | 2-3 l/min. |
Lunghezza del tratto da trattare | Da 80 a 140 mm |
Diametro resistenza | mm da definire |
Materiale tubo | rame- acciaio- inox |
Tempo ciclo previsto | 5 – 6 sec. |
