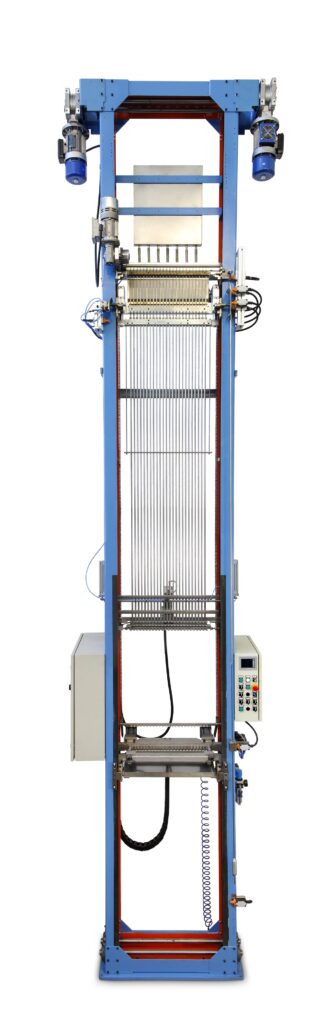

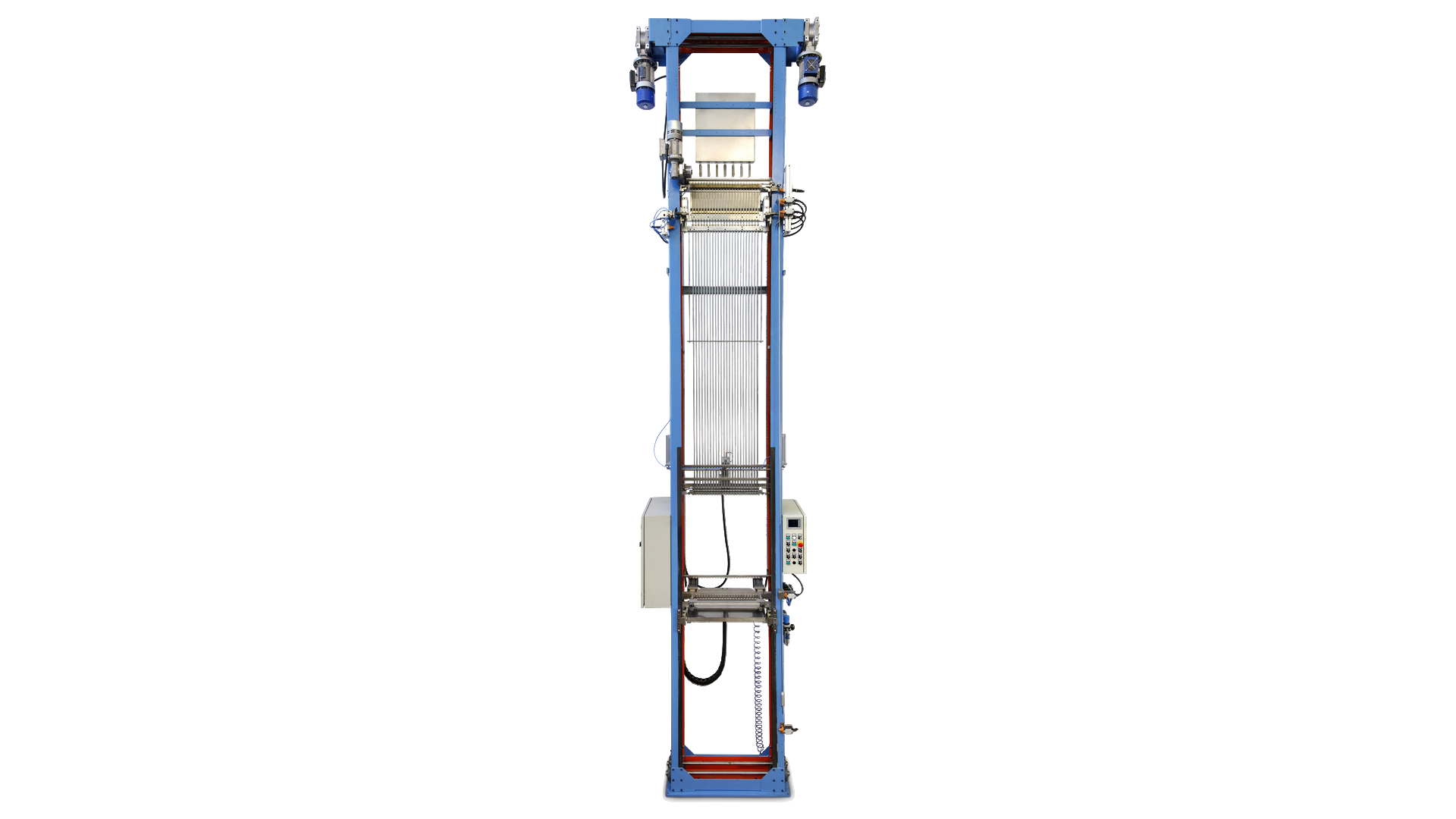

Oltre alle rinomate riempitrici per resistenze tubolari standard, CSM MACHINERY progetta e produce macchine riempitrici innovative per resistenze a cartuccia e riempitrici per resistenze monotubo.

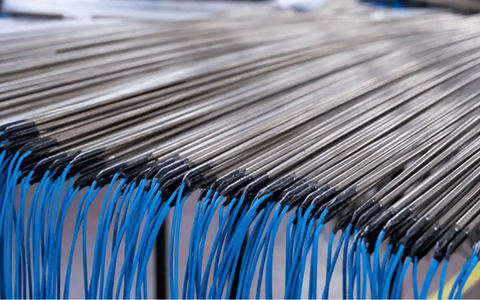

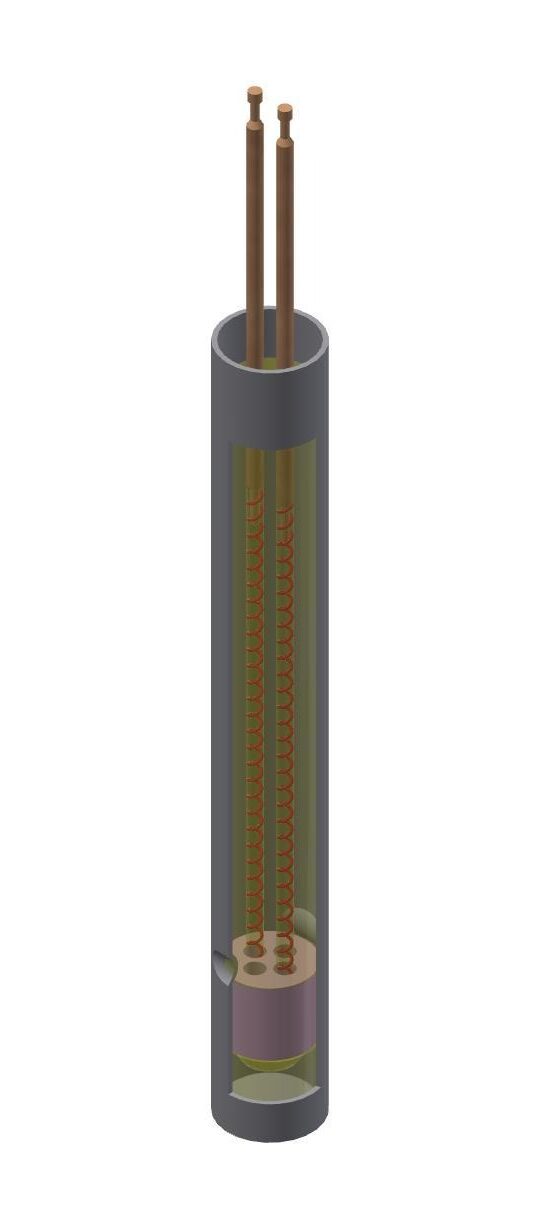

Le resistenze monotubo sono componenti elettrici costituiti da due fili resistivi affiancati all’interno di un tubo in acciaio, isolato con ossido di magnesio compattato. Le riempitrici per resistenze monotubo di CSM MACHINERY sono progettate specificamente per queste resistenze caratterizzate da un’estremità chiusa e un’apertura per l’inserimento di due o più perni terminali.

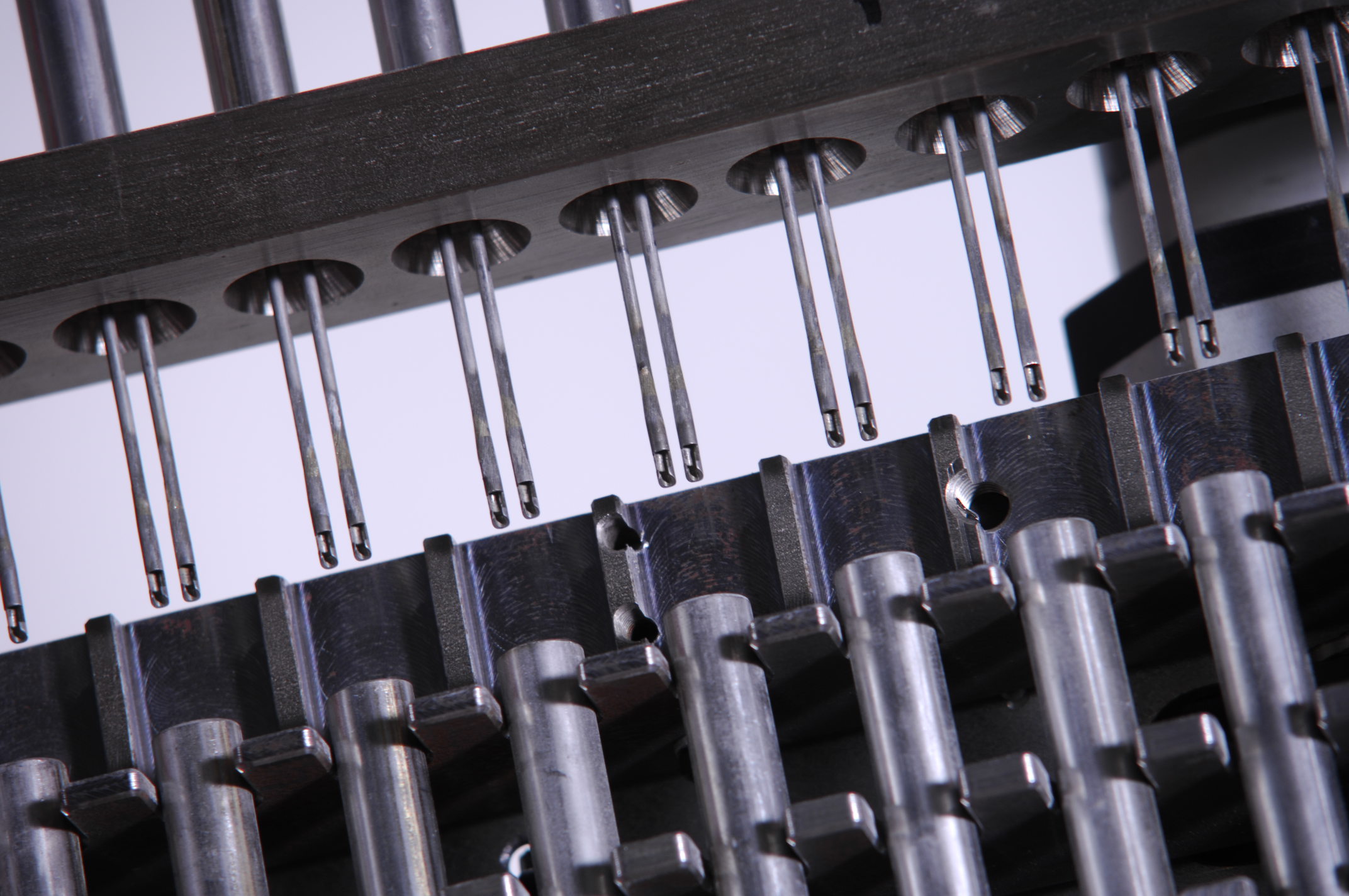

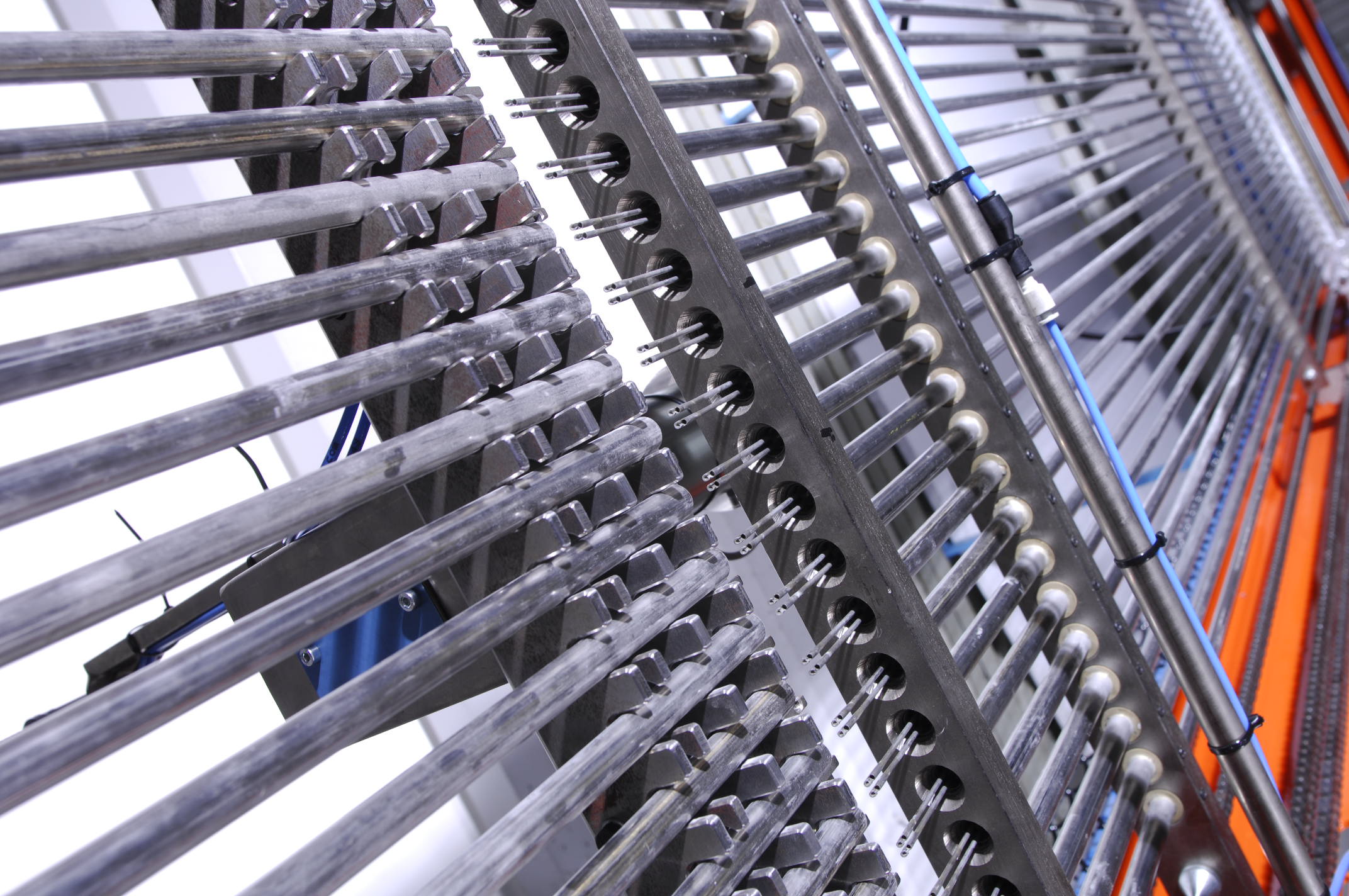

grazie al nuovo sistema brevettato a 2 tubi per il controllo del flusso di MgO.
con sistema di vibrazione elettromeccanico che attiva oscillazioni simmetriche e controllate.

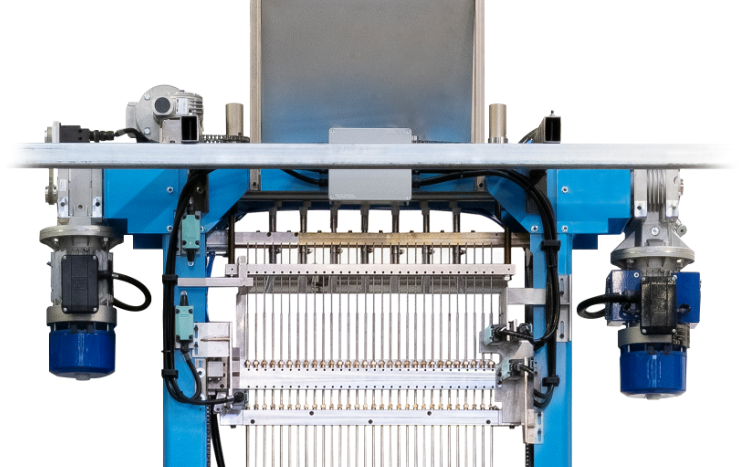

attraverso la regolazione motorizzata della lunghezza dei tubi da riempire e della sporgenza del perno terminale superiore.

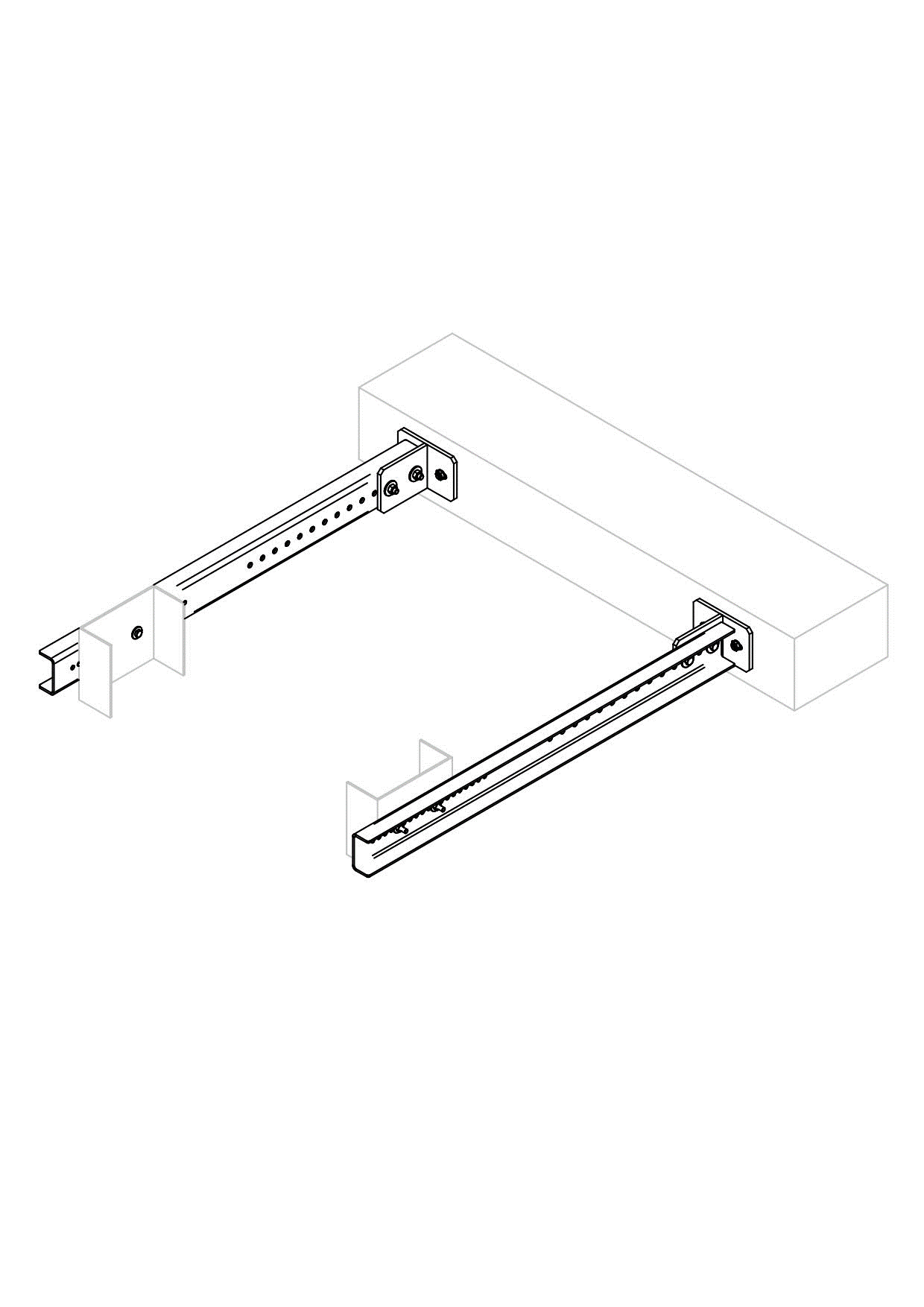

in funzione della lunghezza della riempitrice per fissarla ai supporti verticali (muro, telaio, carpenteria).

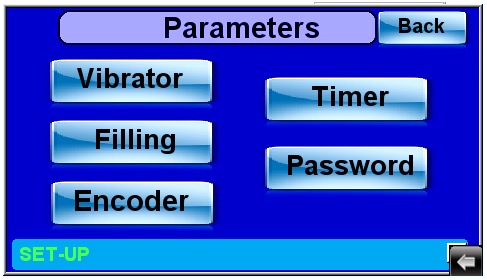

dei programmi per una rapida impostazione e controllo delle principali funzioni della macchina.

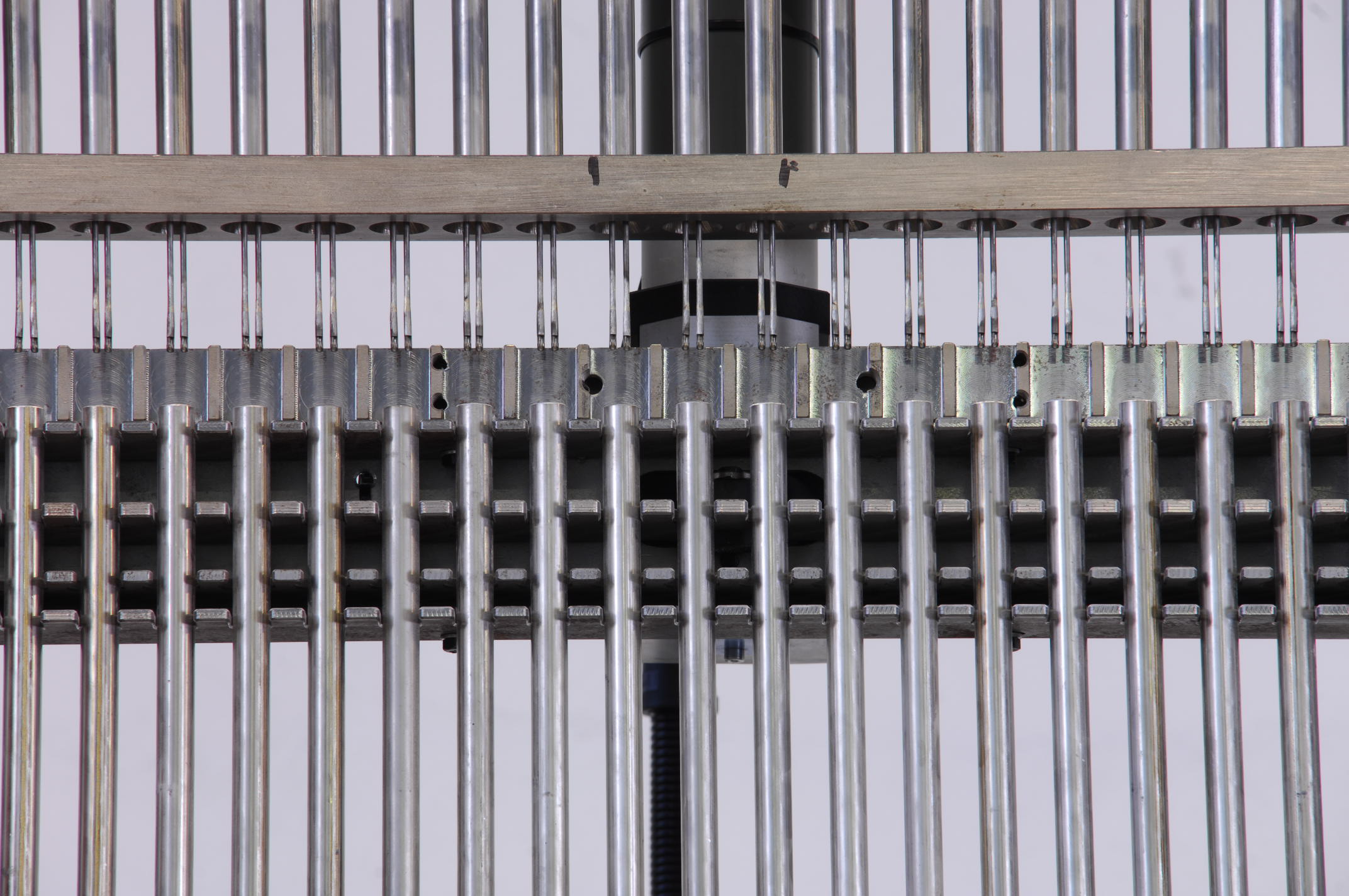

grazie ad un encoder che controlla la posizione del gruppo vibratore evitando la collisione dei perni con la barra inferiore.
Scopri tutti i dettagli della macchina
TRAMOGGIA SUPERIORE
La tramoggia è progettata per contenere l’ossido di magnesio (MgO) che verrà inserito all’interno dei tubi
GRUPPO DI CRIMPATURA TUBO
Unità idraulica di pressatura del tubo per bloccare in posizione la spirale interna.
PANNELLO DI CONTROLLO
L’interfaccia operatore è semplice e intuitiva e permette un’impostazione più rapida delle principali funzioni della macchina.
SET DI RIEMPITURA
Nuovo sistema brevettato a 3 tubi per il controllo del flusso di MgO, che consente maggiori velocità di riempimento. Il sistema è dotato di un dispositivo per l’apertura e la chiusura meccanica dell’ossido di magnesio che non solo permette una maggior velocità di riempimento, ma ne evita anche la fuoriuscita una volta chiuso.
MOTORIZZAZIONE DEI CARRI
Regolazione motorizzata quando si cambia la lunghezza dei tubi da riempire. Regolazione motorizzata della sporgenza del perno terminale superiore dai tubi dopo il riempimento.
TRAMOGGIA MOBILE
Tramoggia di lavoro che si sposta in maniera solidale al set di riempitura.
BARRA DI FONDO REGOLABILE PER SOSTEGNO TUBI
La posizione della barra di fondo viene regolata agevolmente da pannello per gestire le differenti lunghezze di tubi da riempire.
GRUPPO DI VIBRAZIONE
Il sistema di vibrazione elettromeccanico, che sostituisce quello tradizionale elettromagnetico, instabile e di difficile regolazione, è caratterizzato da oscillazioni simmetriche e stabili anche al variare della frequenza di vibrazione. Modificando la velocità di rotazione del motore è possibile ottenere diverse frequenze di vibrazione. Il gruppo vibrazione mobile si sposta seguendo il punto di uscita del MgO dai tubi di riempitura, garantendo una densità ottimale e costante.
Scopri i dettagli tecnici della macchina
Regolazione manuale dell'estensione del perno terminale superiore | 25 mm |
Diametro dei tubi da riempire | 10 - 22 mm |
Lung. max. tubi da riempire | Da definire (mm) |
Lung. min. tubi da riempire | 450 mm |
N° tubi da riempire | Da definire |
Velocità di riempitura | 400 mm/min |
Intensità della vibrazione (frequenza) | Regolabile da 0 a 60 Hz |
Potenza elettrica installata | 3 Kw |
Alimentazione elettrica | De definire (V) |
Alimentazione pneumatica | 6 Ate |
Tempo di set-up al cambio lunghezza tubo | 2 - 4 min. |
Tempo di set-up al cambio estensione perno terminale | 5 - 7 min. |
