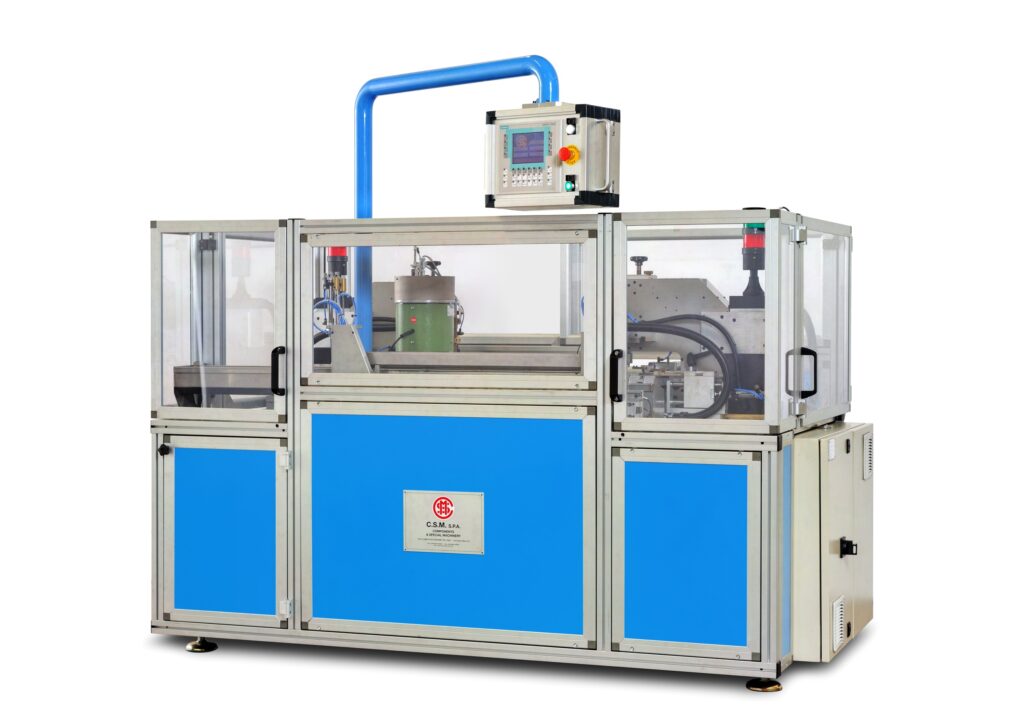

Saldatrice perno-spirale automatica con assiemaggio tappi

Un unico macchinario in grado di eseguire tre operazioni contemporaneamente: assemblare i perni terminali alla spirale, montare il tappo di plastica sul perno terminale inferiore e saldare la spirale ai perni terminali.

La macchina di assiemaggio automatico di CSM MACHINERY è pensata per coloro che lavorano lotti di prodotto di medio-grandi dimensioni, in quanto permette di ottimizzare al meglio i tempi e i costi di produzione.

Saldatrice perno-spirale

Vantaggi

I vantaggi concreti che fanno la differenza
Ideale per produttività elevate
8 lavorazioni in un processo unico
Riduzione dei tempi e dei costi di produzione

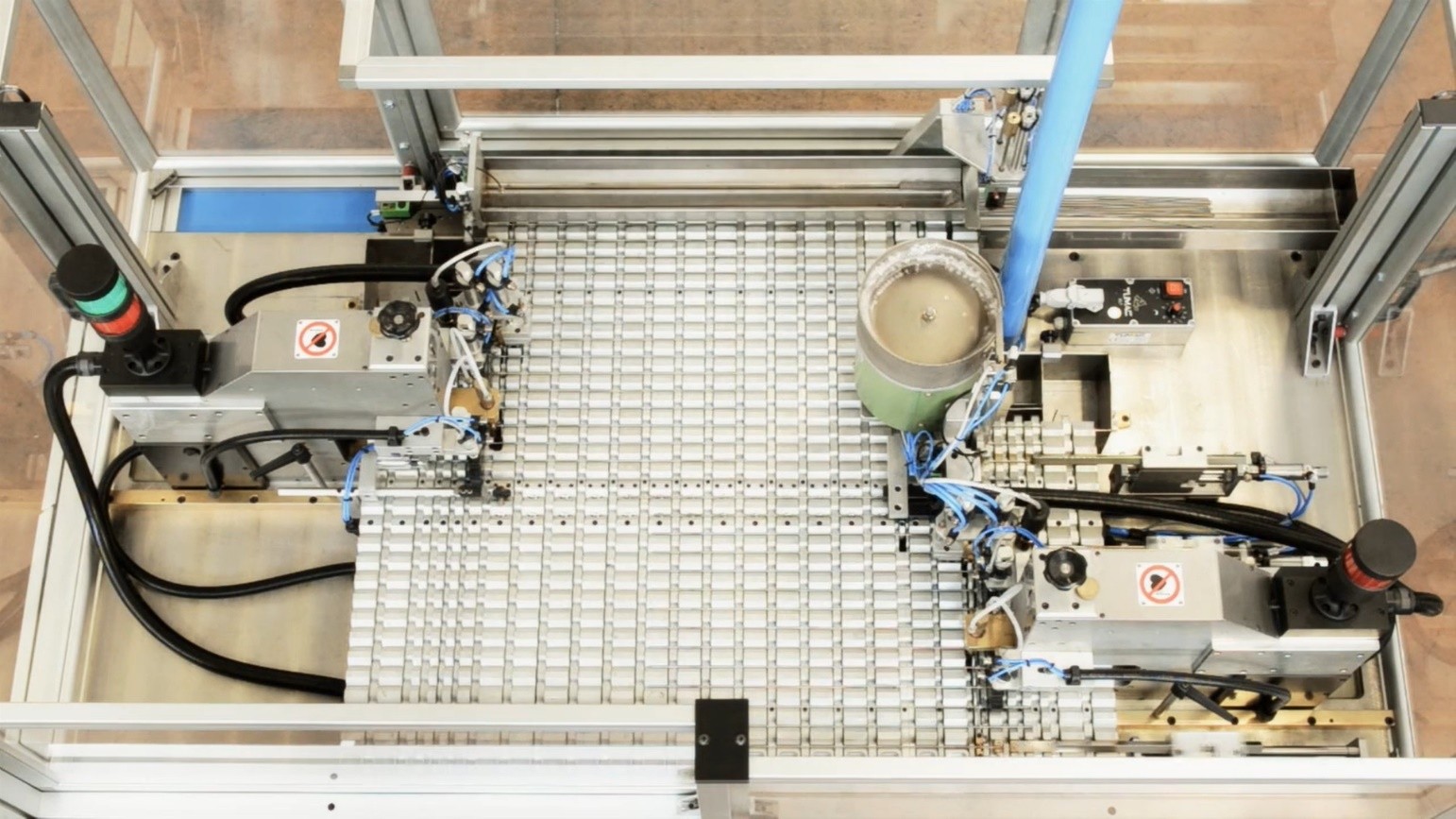

Dettagli

Scopri tutti i dettagli della macchina

SALDATRICE PERNO-SPIRALE A COMANDO ELETTRONICO CON IMPOSTAZIONE DI FINO A 300 PROGRAMMI DI SALDATURA CON 32 PARAMETRI PROGRAMMABILI PER OGNI PROGRAMMA

Il sistema è completo di:

  • Avvicinamento degli elettrodi
  • Programmazione della rampa della corrente di saldatura
  • Programmazione della corrente e della durata della saldatura
  • Programmazione della corrente di rinvenimento
  • Programmazione dei limiti inferiore e superiore della corrente di saldatura
  • Mantenimento in pressione dopo la saldatura per raffreddamento

TRAMOGGIA IN ACCIAIO INOX
per il posizionamento delle spirali.

SENSORI OTTICI
per il controllo della presenza della spirale nel transfer.

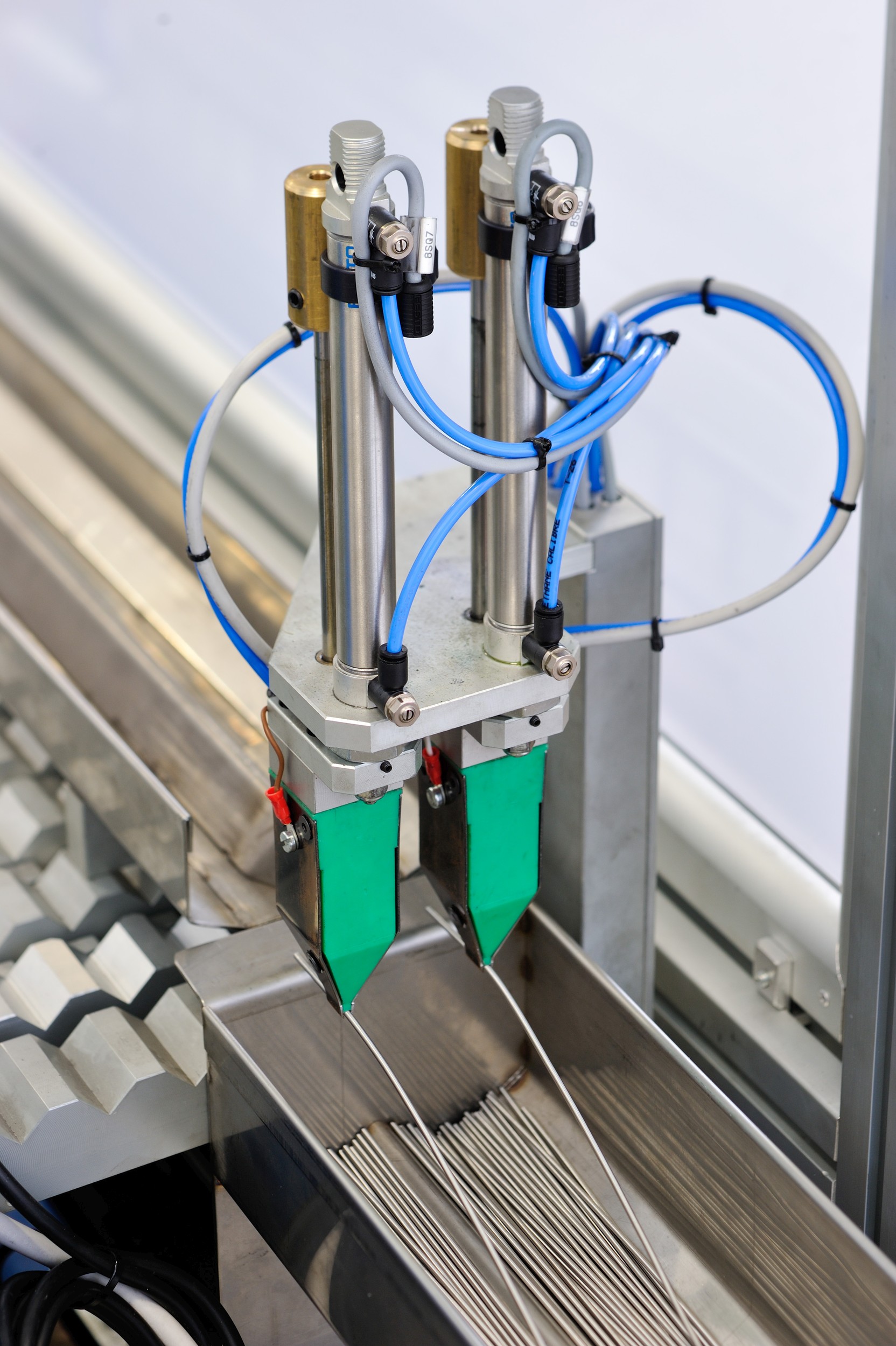

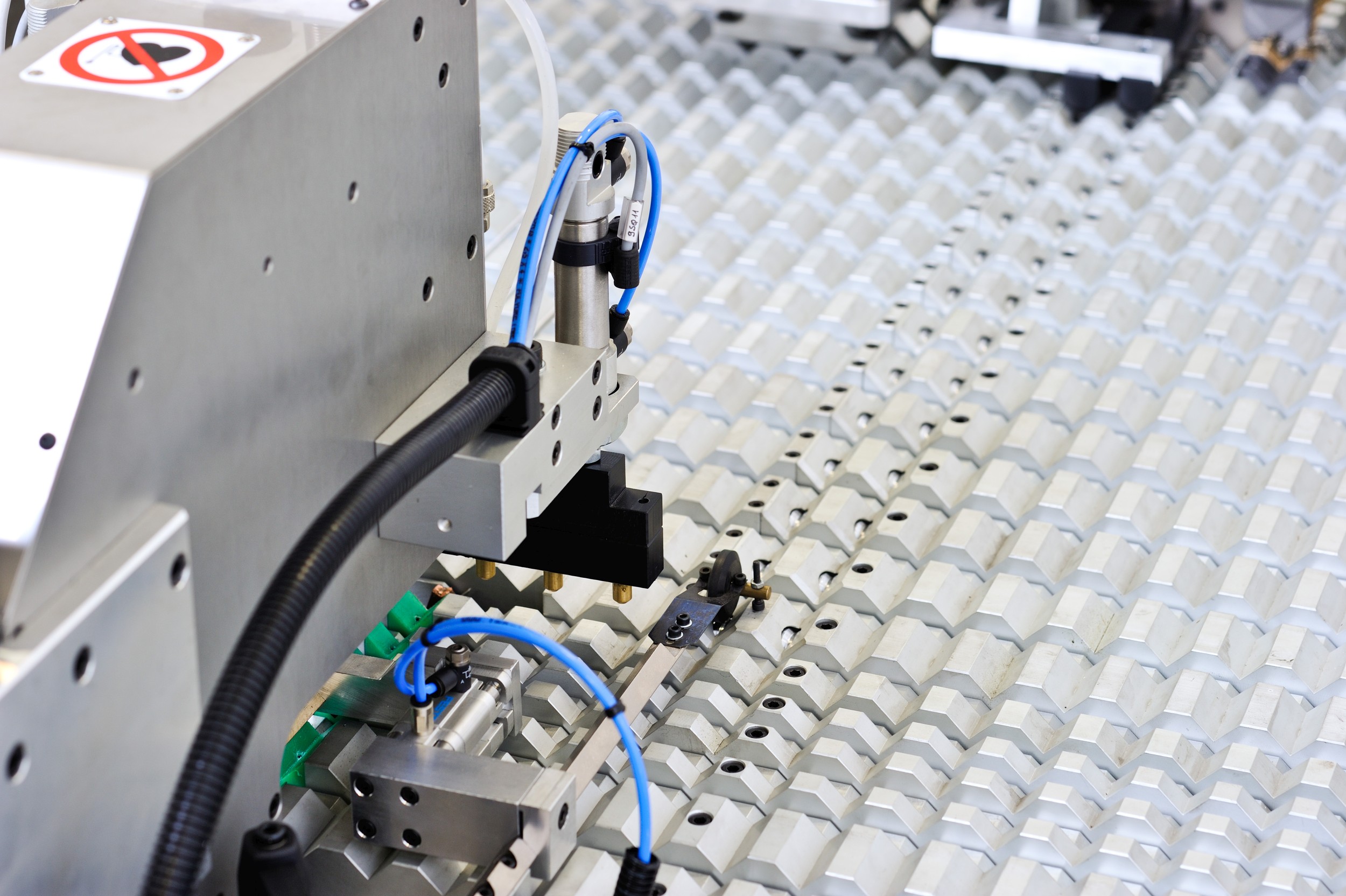

2 PINZE A MOVIMENTAZIONE PNEUMATICA
per il prelievo contemporaneo di due spirali dalla tramoggia di posizionamento e trasferimento, a mezzo motore in c.c., nella tramoggia di raccolta.

ALIMENTATORE PER ASSIEMAGGIO TAPPO-PERNO INFERIORE
La stazione è composta da un alimentatore automatico vibrante dei tappi in plastica e da uno spintore pneumatico a corsa regolabile per l’inserimento sul perno.

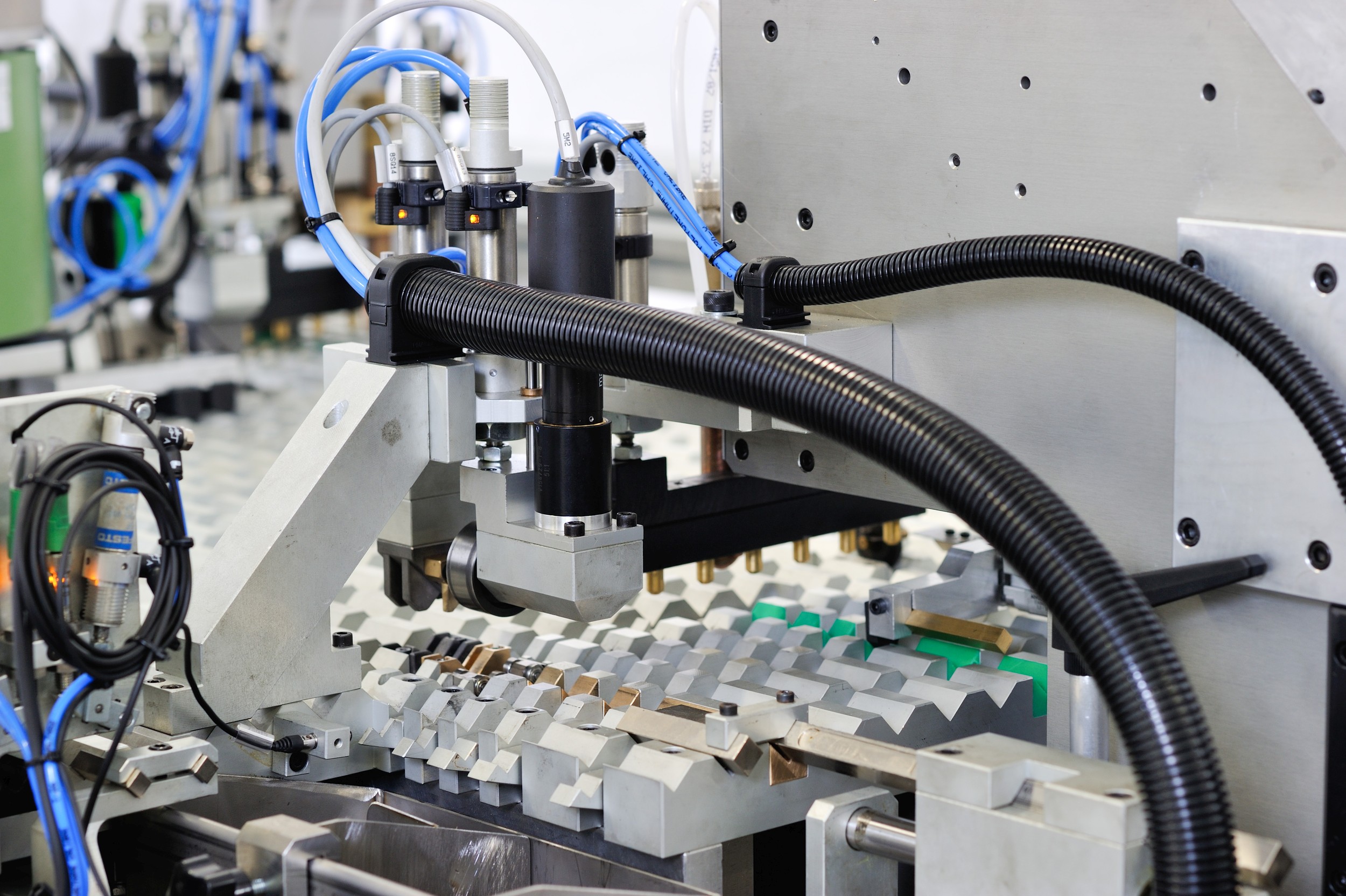

TRANSFER LINEARE
Sistema a passo pellegrino con supporti spirale lavorati a CNC, avente la funzione di ricevere e tenere perfettamente allineati i singoli componenti, spirale e perni terminali, per trasferirli nelle stazioni di assiemaggio.

2 ALIMENTATORI AUTOMATICI DEI PERNI TERMINALI
I perni terminali vengono posizionati a pacchi, con le punte orientate tutte nella stessa direzione, nelle tramogge alimentatrici. Ad ogni ciclo della macchina viene alimentato un perno e controllata la presenza sul transfer, tramite sensori ottici.

TRAMOGGIA DI RACCOLTA
Tramoggia di raccolta delle due spirali e di scarico di una alla volta nel transfer di assiemaggio.

DISPOSITIVO DI ALLINEAMENTO
Dispositivo per l’allineamento della spirale sul transfer di trasporto per l’assiemaggio del perno terminale superiore.

SALDATRICE PERNO-SPIRALE A COMANDO ELETTRONICO CON IMPOSTAZIONE DI FINO A 300 PROGRAMMI DI SALDATURA CON 32 PARAMETRI PROGRAMMABILI PER OGNI PROGRAMMA

Il sistema è completo di:

  • Avvicinamento degli elettrodi
  • Programmazione della rampa della corrente di saldatura
  • Programmazione della corrente e della durata della saldatura
  • Programmazione della corrente di rinvenimento
  • Programmazione dei limiti inferiore e superiore della corrente di saldatura
  • Mantenimento in pressione dopo la saldatura per raffreddamento

2 ALIMENTATORI AUTOMATICI DEI PERNI TERMINALI
I perni terminali vengono posizionati a pacchi, con le punte orientate tutte nella stessa direzione, nelle tramogge alimentatrici. Ad ogni ciclo della macchina viene alimentato un perno e controllata la presenza sul transfer, tramite sensori ottici.

Dati tecnici

SCARICA LA SCHEDA TECNICA
Tempo ciclo della macchina (fino a)
5 sec.
Lunghezza perni terminali
45-200 mm
Diametro perni terminali
2,5 – 3 mm
Lunghezza spirali mm
Da definire
Diametro spirali
2 – 3 mm
Diametro filo resistivo
Da 0,20 a 0,90 mm
Potenza elettrica saldatrici
16 KVA
Tensione elettrica di alimentazione
3 PH x 400V + N + G
Alimentazione pneumatica
6 Ate
Dimensioni della macchina
2.500x2.500x1.400 mm
