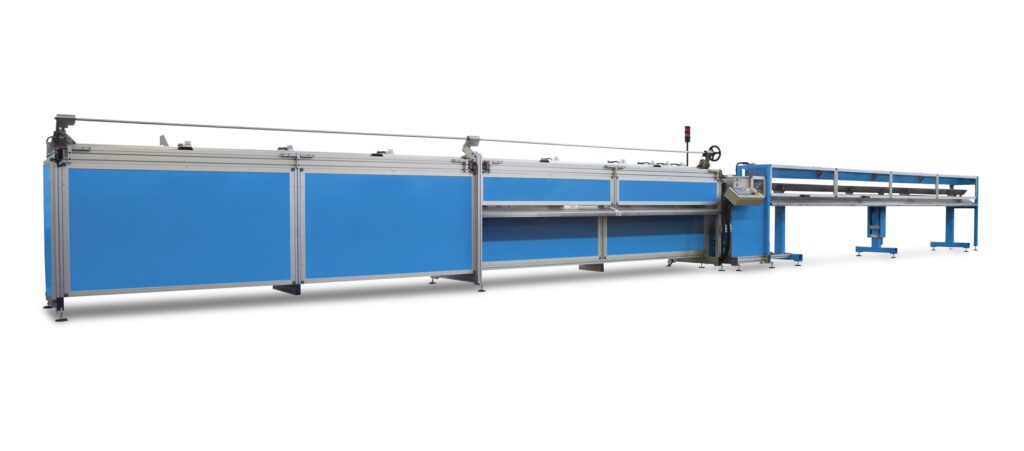

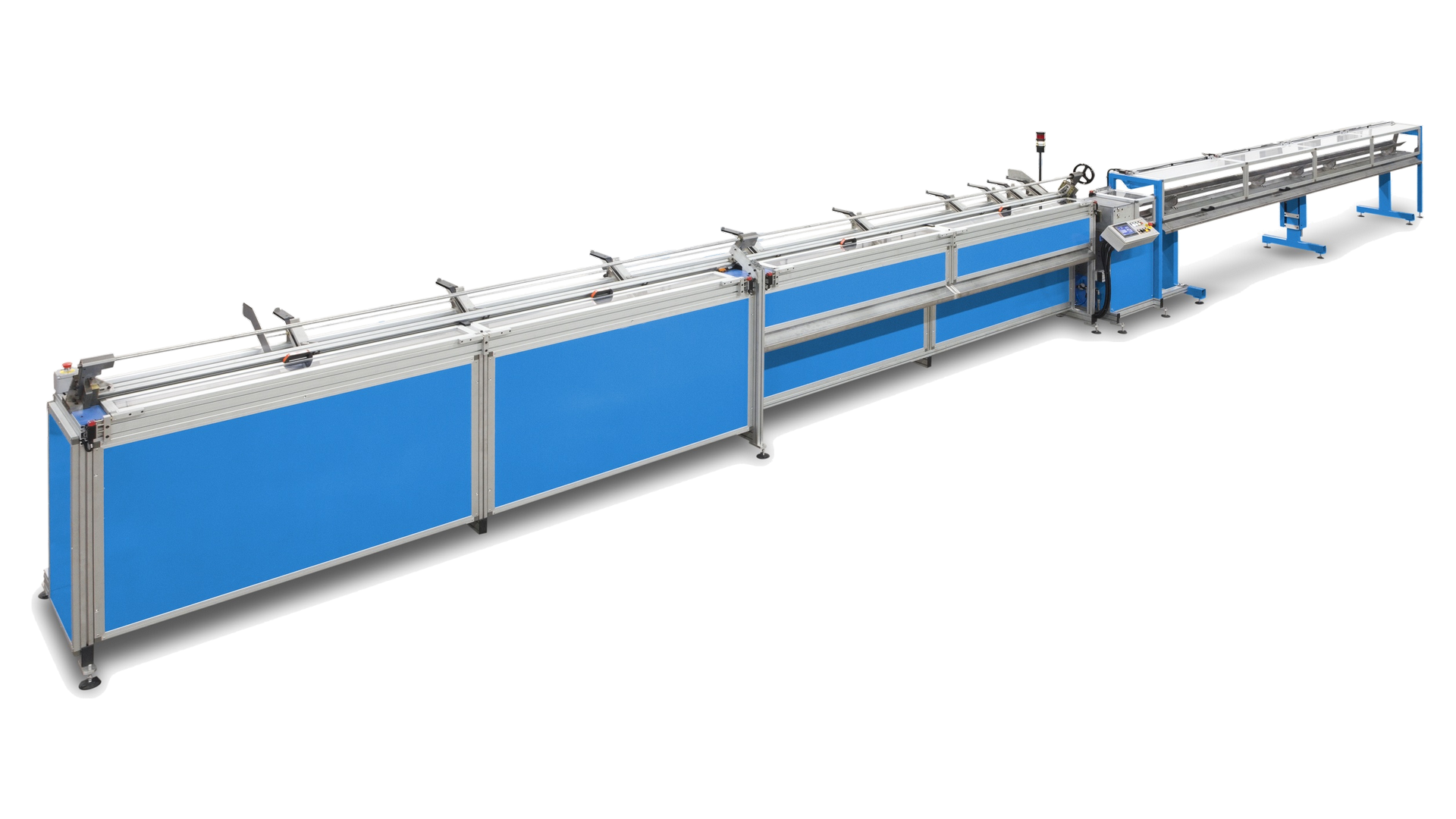

La linea di taglio tubo in barre con alimentazione automatica a controllo numerico di CSM MACHINERY rappresenta una soluzione all’avanguardia per la massima efficienza e produzione. Grazie al controllo numerico (CN), la macchina è in grado di gestire tagli differenti sulla stessa barra, offrendo una flessibilità produttiva senza pari. L’innovativo sistema di doppio scarico permette la separazione automatica delle lunghezze di taglio, semplificando la logistica a valle.
L’avanzamento della linea di taglio avviene tramite spintore su asse controllato, che garantisce una precisione millimetrica. Inoltre, grazie a sofisticate impostazioni di nesting, la macchina ottimizza al massimo l’utilizzo del materiale, riducendo drasticamente gli scarti.
Scopri tutti i dettagli della macchina
TAVOLO DI CARICO AUTOMATICO
per tubi in barre, altezza regolabile per poter alimentare tubi di diverso diametro.
SITEMA DI AGGANCIO AL TUBO DURANTE LA MOVIMENTAZIONE
che permette anche di rimuovere lo sfrido (ultimo pezzo che non può essere tagliato).
UNITÀ DI TAGLIO

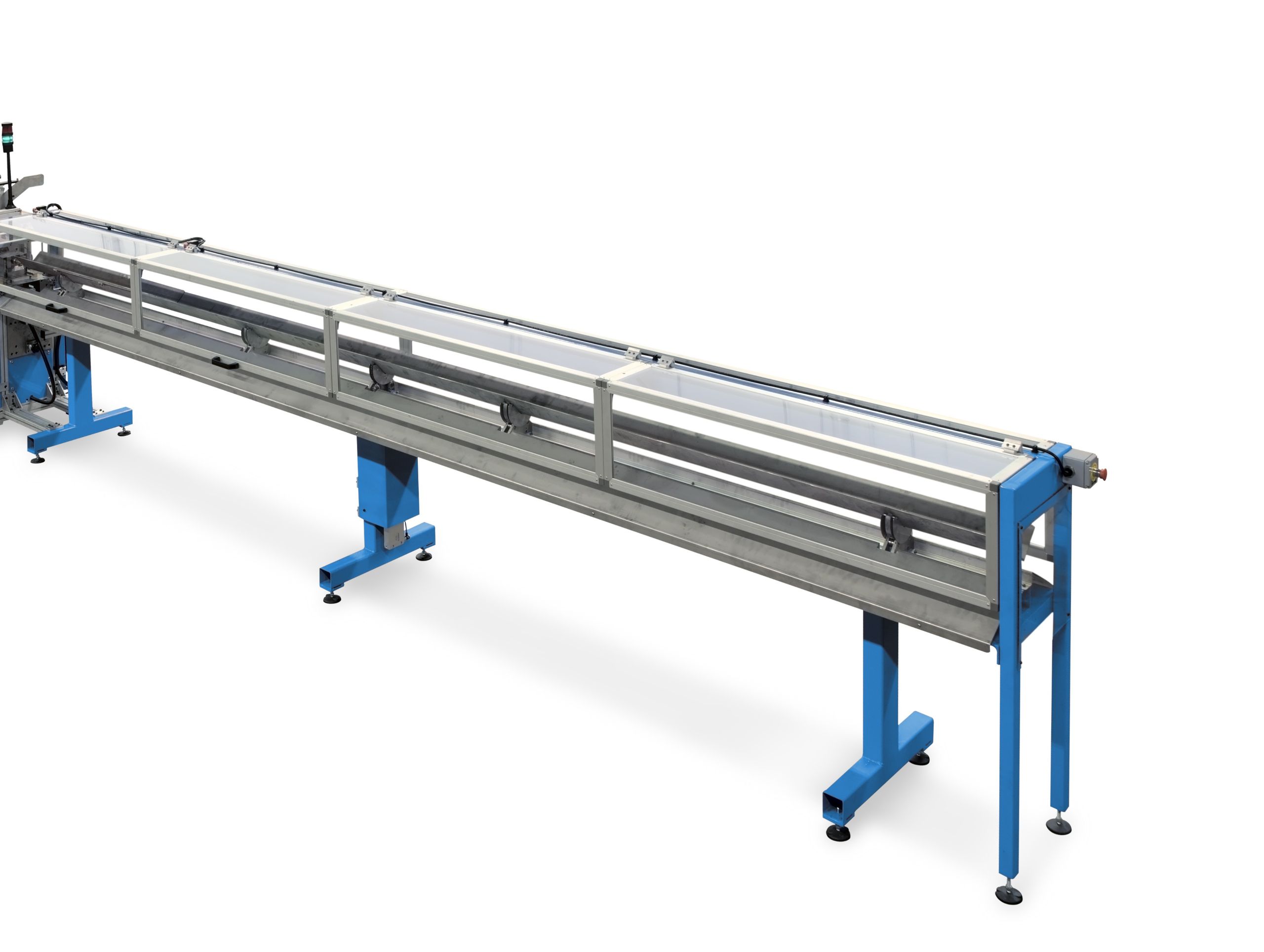

UNITÀ DI SCARICO
con bandella di selezione a due posizioni per il tubo tagliato.
SPINTORE A CONTROLLO NUMERICO
per alimentare il tubo caricato nell’unità di taglio e gestire lunghezze differenti dalla stessa barra.
SEZIONE SCARICO PER GLI SFRIDI

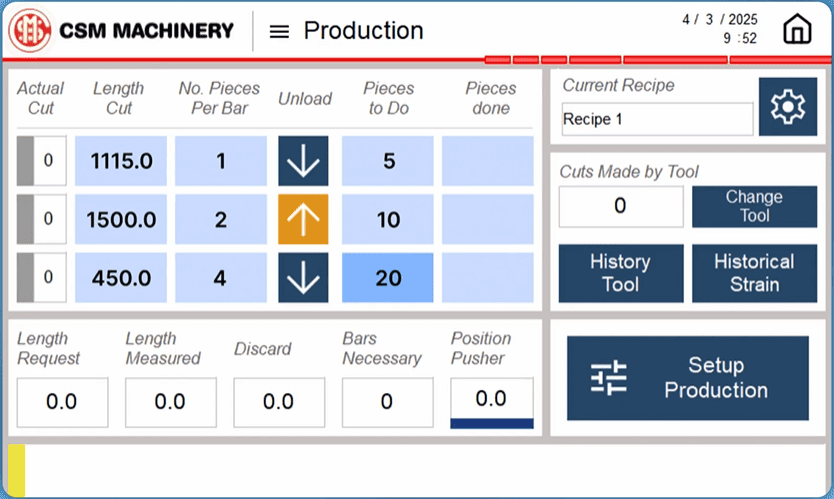

PANNELLO DI CONTROLLO
per configurare le operazioni di taglio (il pannello viene condiviso con l’unità di taglio ed il dispositivo di scarico).
Scopri tutte le configurazioni della macchina
La tecnologia di taglio orbitale a incisione e strappo realizza tubi privi di deformazioni, garantendo un flusso di produzione continuo: il tubo può essere utilizzato immediatamente senza necessità di ulteriori pulizie. Questo è reso possibile grazie all’azione combinata di un dente incisore a tre taglienti, che asporta materialmente la parete cilindrica, e di un morsetto che stacca con precisione il segmento di tubo.
Il taglio a sega sfrutta una lama circolare in materiali ad alta resistenza, che ruota ad alta velocità per eseguire tagli rapidi e netti a 90°. Questa tecnologia avanzata gestisce spessori e materiali diversi con precisione ed efficienza, mentre la robustezza dell’utensile garantisce lunga durata e massima affidabilità.
Le nostre linee di taglio a ghigliottina sono progettate per produrre tubi su misura, con diametro interno calibrato alle due estremità e lunghezze personalizzate. Indicate per produzioni di medio-grande volume, permettono il cambio rapido del diametro di taglio.
L’operazione di punzonatura successiva—per eliminare la deformazione “a cuore” del taglio—può essere effettuata manualmente o automaticamente, grazie a un transfer di punzonatura integrato in linea.
La tecnologia di taglio orbitale a incisione e strappo realizza tubi privi di deformazioni, garantendo un flusso di produzione continuo: il tubo può essere utilizzato immediatamente senza necessità di ulteriori pulizie. Questo è reso possibile grazie all’azione combinata di un dente incisore a tre taglienti, che asporta materialmente la parete cilindrica, e di un morsetto che stacca con precisione il segmento di tubo.
Il taglio a sega sfrutta una lama circolare in materiali ad alta resistenza, che ruota ad alta velocità per eseguire tagli rapidi e netti a 90°. Questa tecnologia avanzata gestisce spessori e materiali diversi con precisione ed efficienza, mentre la robustezza dell’utensile garantisce lunga durata e massima affidabilità.
Le nostre linee di taglio a ghigliottina sono progettate per produrre tubi su misura, con diametro interno calibrato alle due estremità e lunghezze personalizzate. Indicate per produzioni di medio-grande volume, permettono il cambio rapido del diametro di taglio.
L’operazione di punzonatura successiva—per eliminare la deformazione “a cuore” del taglio—può essere effettuata manualmente o automaticamente, grazie a un transfer di punzonatura integrato in linea.
Materiale tubi da tagliare | Acciaio, inox, rame, alluminio |
Spessore tubo | 0,3 - 1,0 mm |
Diametro esterno tubo (da definire) | 6 - 22 mm |
Max. lung. tubo da tagliare | 6100 mm |
Lung. taglio | Da definire (mm) |
Tolleranza sulla lung. di taglio fino a 1500 mm | ±0,8 mm |
Tolleranza sulla lung. di taglio tra 1500 mm e 4300 mm | ±1 mm |
Autonomia caricatore automatico con tubo di diametro 7,5 mm | 50 pcs. |
Spazio disponibile nella tramoggia del caricatore | 440 mm |
Lung. min. da tagliare | 100 mm |
Lung. min. di scarto per barra (diametro esterno tubi: > 10 mm) | 65 mm |
Lung. min. di scarto per barra (diametro esterno tubi: < 10 mm) | 340 mm |
Potenza installata | 3 kW |
Tensione | 400 V/3 fasi/50 Hz |
Alimentazione pneumatica | 6 bar |
Tempo di setup al cambio diametro | 10 - 15 min. |
Tempo ciclo di taglio: spessore 0.3 mm | 2.4 sec. |
Tempo ciclo di taglio: spessore 0.4 mm | 2.6 sec. |
Tempo ciclo di taglio: spessore 0.5 mm | 2.8 sec. |
Tempo ciclo di taglio: spessore 0.8 mm | 3.5 sec. |
Tempo ciclo di taglio: spessore 1.0 mm | 4 sec. |
Strappo | 0.5 sec. |
Velocita di alimentazione | 1 m/sec. |
Scarico pezzo | 1 sec. |
Bloccaggio spintore | 0.5 sec. |
Velocità di ritorno spintore | 1.33 m/sec. |
Scarico pezzo | 0.8 sec. |
