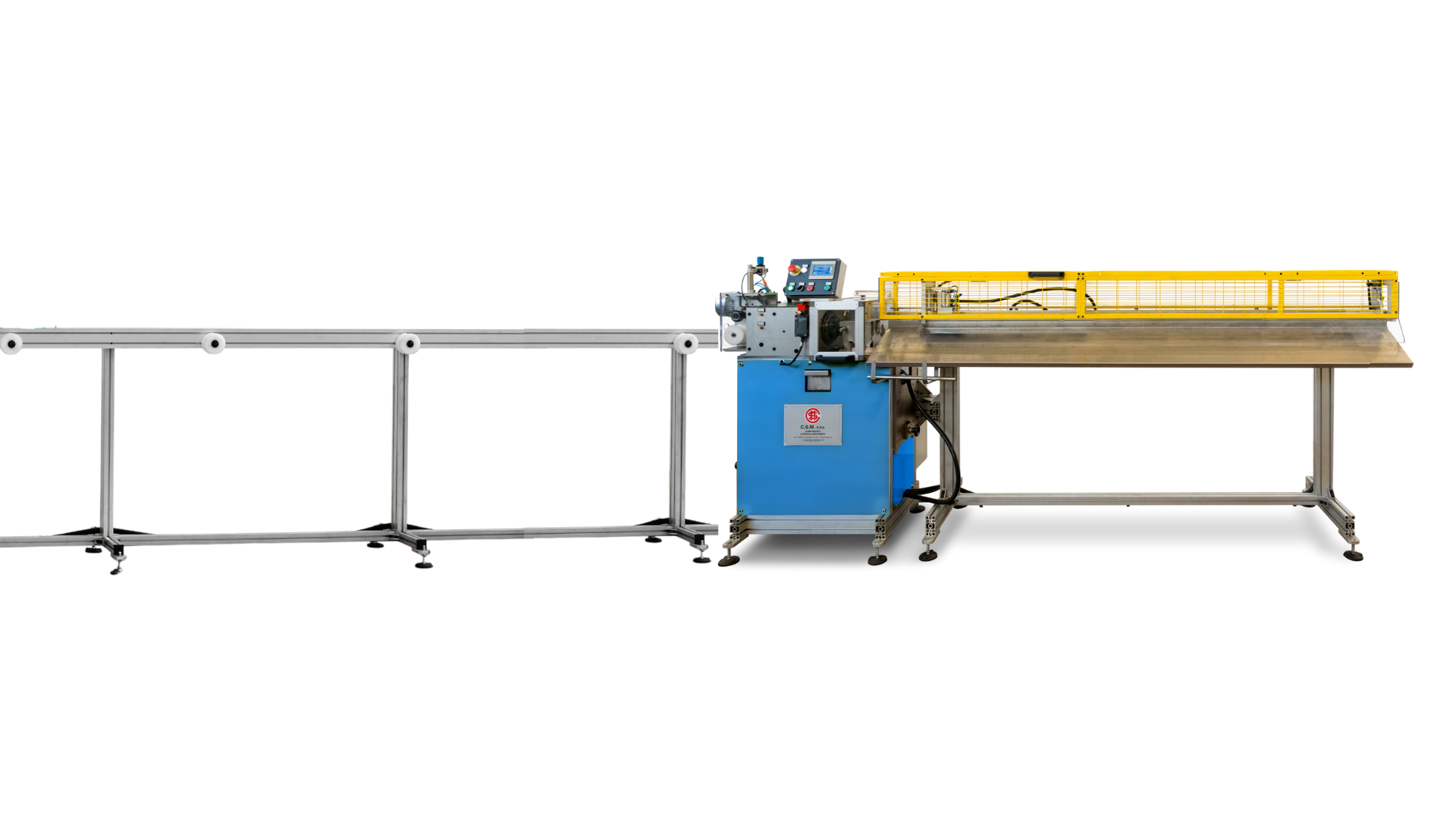

La linea di taglio tubo in barre con alimentazione semi-automatica di CSM MACHINERY rappresenta la soluzione ideale che combina l’efficienza dell’automazione con la riduzione dei costi. La macchina per il taglio tubi CSM MACHINERY è progettata con un sistema di carico delle barre gestito manualmente, mentre le fasi di lavorazione e scarico avvengono in modo completamente automatico.
Grazie a questa configurazione intelligente, la linea di taglio tubo semi-automatica di CSM MACHINERY garantisce una velocità di lavorazione della singola barra paragonabile a quella di un sistema completamente automatico e risulta particolarmente vantaggiosa per la produzione di numerosi pezzi corti da un’unica barra. Così facendo si ottimizzano i tempi e si riducono gli scarti di materiale.
Scopri tutti i dettagli della macchina
SUPPORTO A RULLI FOLLI
ALIMENTATORE CON RULLI MOTORIZZATI
UNITÀ DI TAGLIO
DISPOSITIVO DI SCARICO con riscontro meccanico per impostare la lunghezza di taglio
Scopri tutte le configurazioni della macchina
La tecnologia di taglio orbitale a incisione e strappo realizza tubi privi di deformazioni, garantendo un flusso di produzione continuo: il tubo può essere utilizzato immediatamente senza necessità di ulteriori pulizie. Questo è reso possibile grazie all’azione combinata di un dente incisore a tre taglienti, che asporta materialmente la parete cilindrica, e di un morsetto che stacca con precisione il segmento di tubo.
Il taglio a sega sfrutta una lama circolare in materiali ad alta resistenza, che ruota ad alta velocità per eseguire tagli rapidi e netti a 90°. Questa tecnologia avanzata gestisce spessori e materiali diversi con precisione ed efficienza, mentre la robustezza dell’utensile garantisce lunga durata e massima affidabilità.
Le nostre linee di taglio a ghigliottina sono progettate per produrre tubi su misura, con diametro interno calibrato alle due estremità e lunghezze personalizzate. Indicate per produzioni di medio-grande volume, permettono il cambio rapido del diametro di taglio.
L’operazione di punzonatura successiva—per eliminare la deformazione “a cuore” del taglio—può essere effettuata manualmente o automaticamente, grazie a un transfer di punzonatura integrato in linea.
La tecnologia di taglio orbitale a incisione e strappo realizza tubi privi di deformazioni, garantendo un flusso di produzione continuo: il tubo può essere utilizzato immediatamente senza necessità di ulteriori pulizie. Questo è reso possibile grazie all’azione combinata di un dente incisore a tre taglienti, che asporta materialmente la parete cilindrica, e di un morsetto che stacca con precisione il segmento di tubo.
Tubi da tagliare | Acciaio, acciaio inox, rame, alluminio |
Spessore del tubo da tagliare | 0,3-1,00 mm |
Diametro esterno tubo | 6 – 22 mm (da definire) |
Lunghezza minima tagliabile | 100 mm |
Alimentazione pneumatica | 6 Ate |
Tensione di alimentazione | V da definire |
Tempo per cambio lunghezza taglio | 2 min. |
Tempo per cambio diametro del tubo | 5 min. |
Tempo di taglio (operazione di incisione e strappo) | 2,5 ÷ 3,5 sec. |
