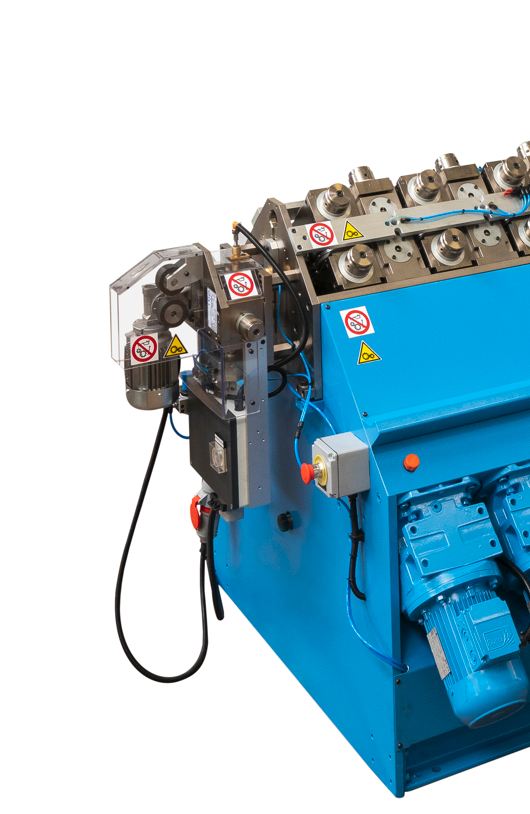

La marcatura assiale CSM MACHINERY è un dispositivo innovativo progettato per l’integrazione diretta nella linea di produzione del laminatoio di riduzione. La sua funzione principale è marcare le resistenze elettriche in modo preciso e uniforme lungo il loro asse longitudinale, ovvero parallelamente alla loro lunghezza.
Il dispositivo rappresenta una soluzione efficiente e versatile per l’identificazione delle resistenze elettriche, integrandosi perfettamente nel processo produttivo e offrendo risultati di marcatura di alta qualità.
a diversi diametri di tubo.
con il laminatoio di riduzione.
grazie allo spostamento della ruota.

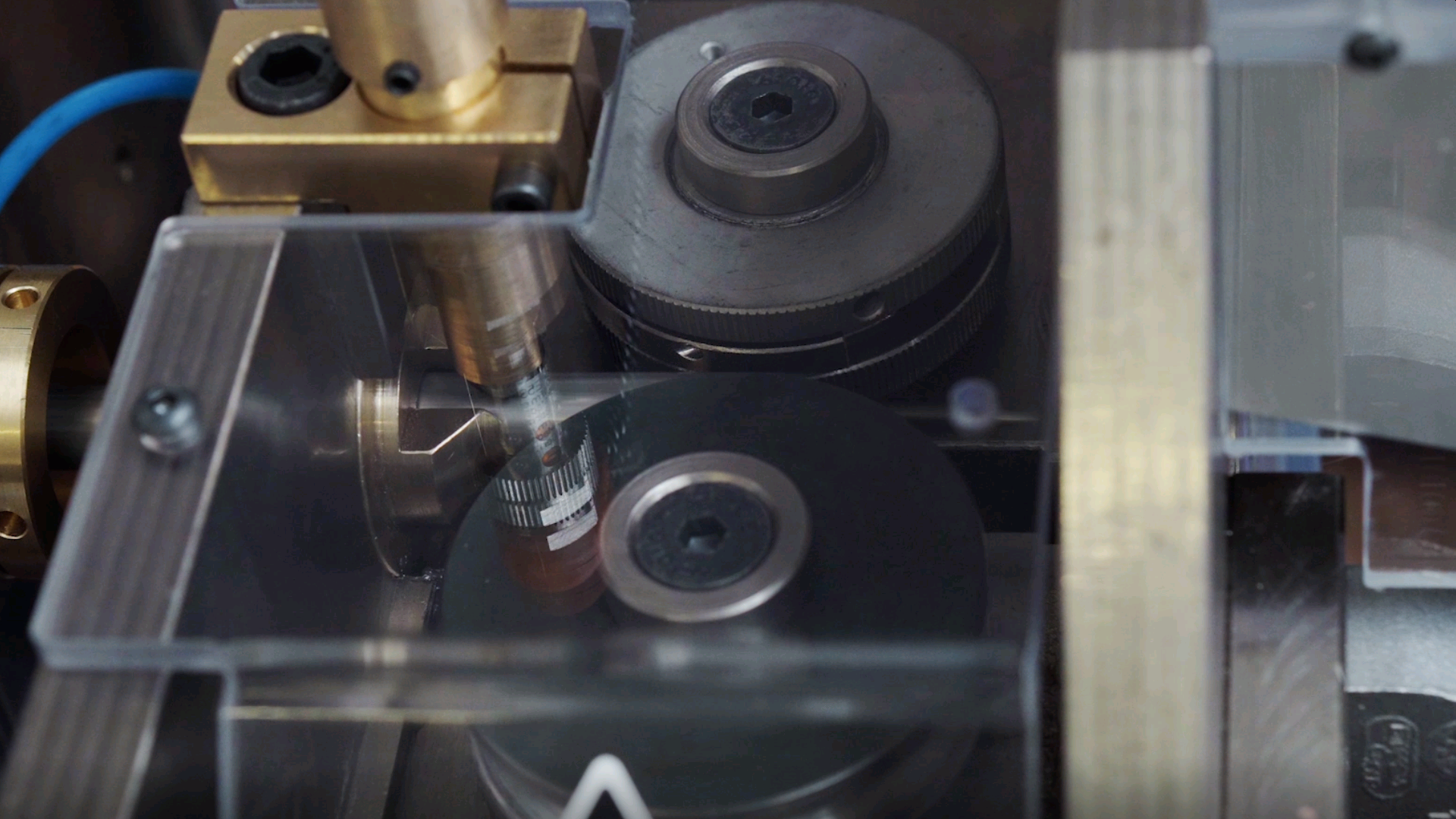

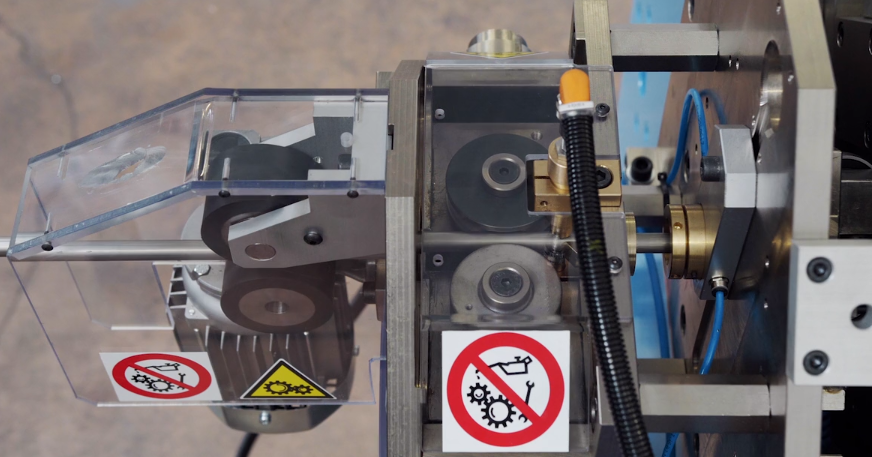

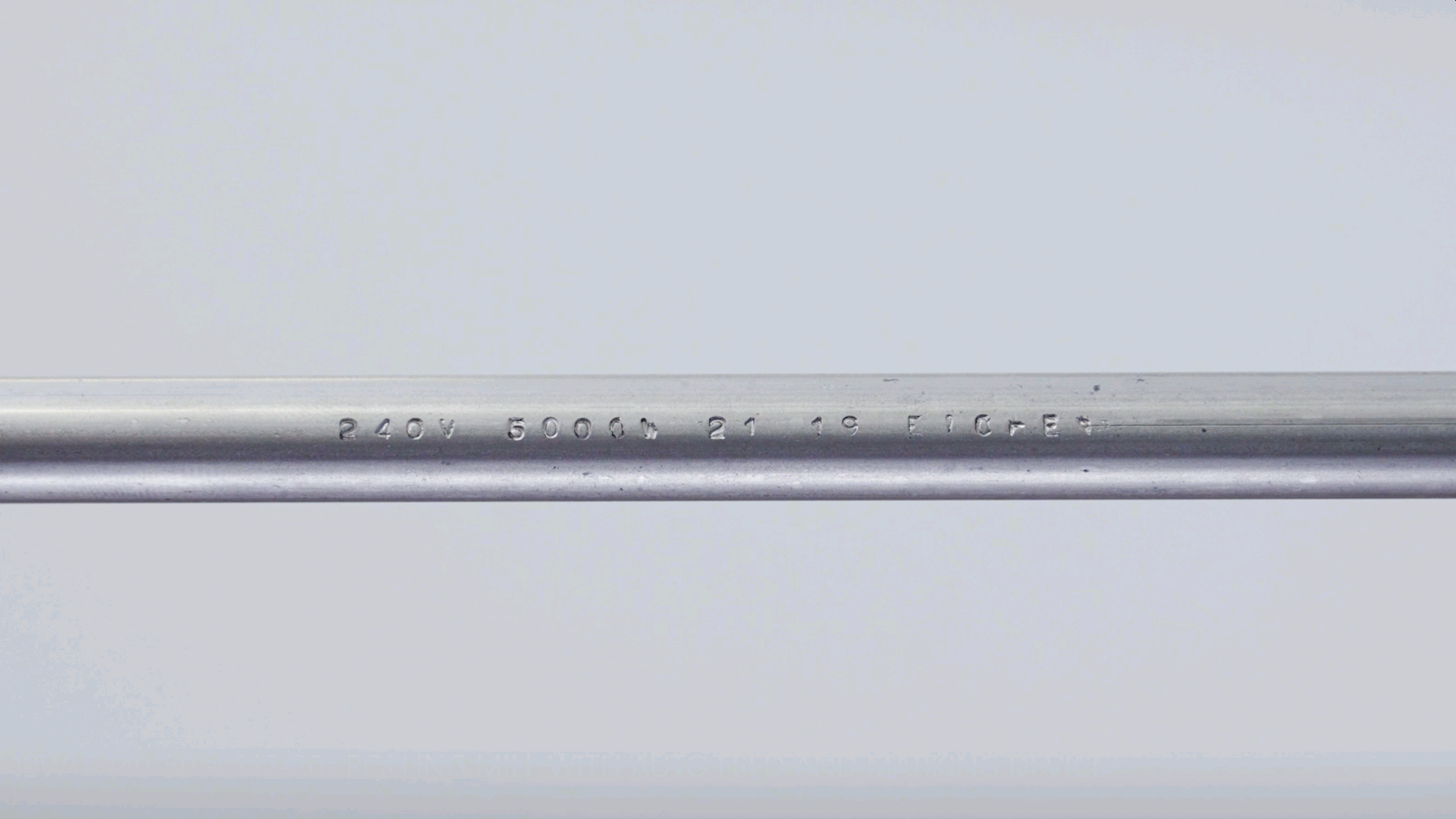

Il sistema di marcatura assiale utilizza caratteri intercambiabili, offrendo la flessibilità di dati identificativi essenziali come valori di tensione (V) e potenza (W), tra gli altri. Il processo di marcatura avviene in modo fluido e continuo: la resistenza, appena uscita dal laminatoio di riduzione, passa attraverso una coppia di rulli non motorizzati. Il primo rullo è predisposto con i caratteri di marcatura selezionati, mentre il secondo rullo funge da contrasto, assicurando la pressione ideale per un’incisione nitida e leggibile.
Un aspetto fondamentale di questo dispositivo è la sua praticità. Il rullo porta caratteri è facilmente estraibile, semplificando e velocizzando le operazioni di cambio dei caratteri. Inoltre, entrambi i rulli sono dotati di un sistema di regolazione micrometrica, che permette di adattare con precisione la loro posizione in base al diametro specifico del tubo della resistenza, garantendo una marcatura sempre ottimale.
Scopri tutte le configurazioni della macchina
L’inizio della marcatura è in una posizione fissa rispetto all’estremità dell’elemento.
L’unità è disponibile in una riga (Mod. 141/30.00000) o in due righe opposte (Mod. 141/40.00000).

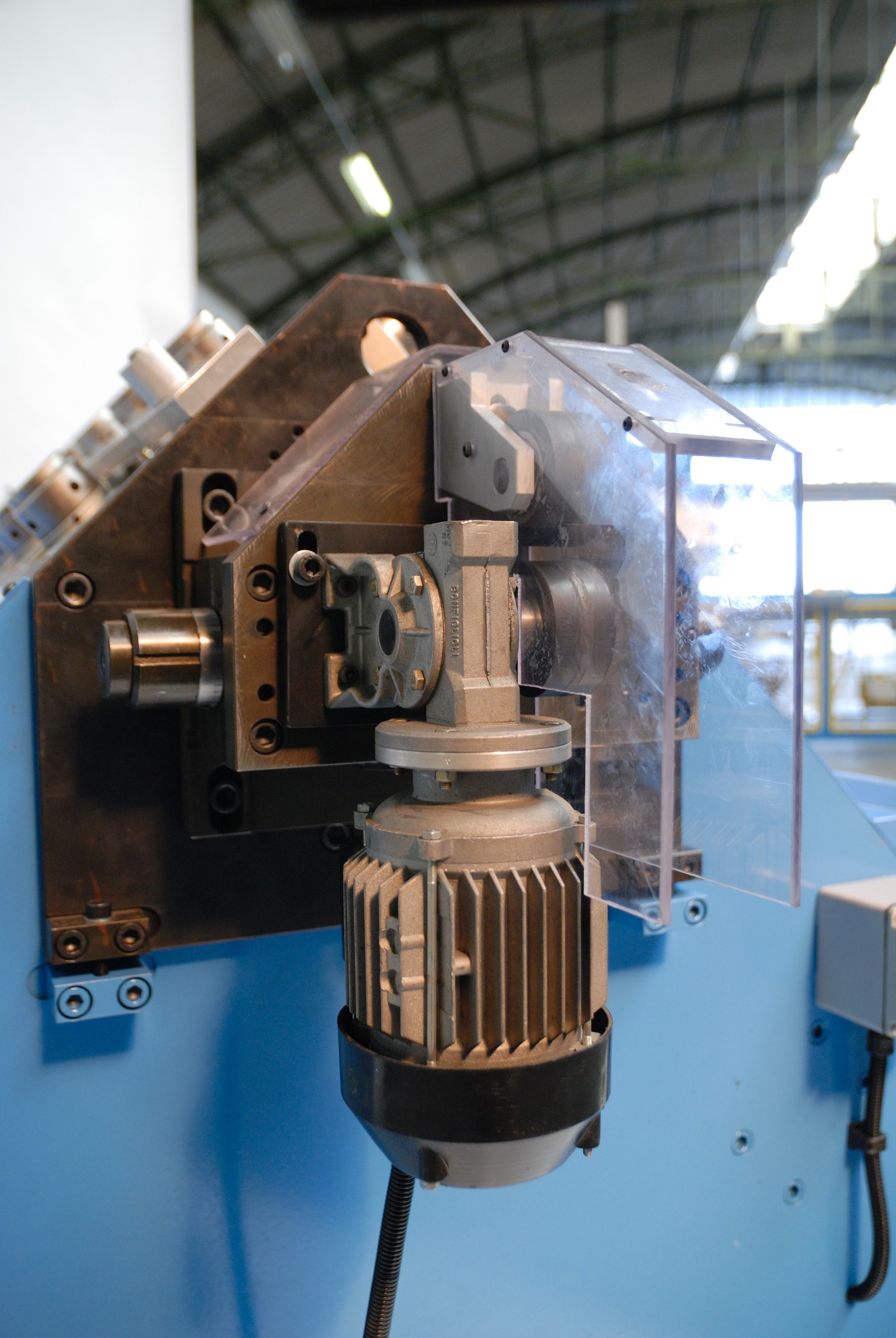

L’inizio della marcatura è in una posizione programmabile – da 50 a 200 mm rispetto all’estremità dell’elemento.
L’unità è disponibile in una riga (Mod. 142/30.00000) o in due righe opposte (Mod. 142/40.00000).
L’inizio della marcatura è in una posizione fissa rispetto all’estremità dell’elemento.
L’unità è disponibile in una riga (Mod. 141/30.00000) o in due righe opposte (Mod. 141/40.00000).
Scopri i dettagli tecnici della macchina
Numero caratteri disponibili (spazi) | max 65 |
Set di caratteri (numeri/lettere) | Da definire |
Diametro tubo | min 6 mm, max 16 mm |
Tempo per il cambio dei caratteri | min 2-3 |
