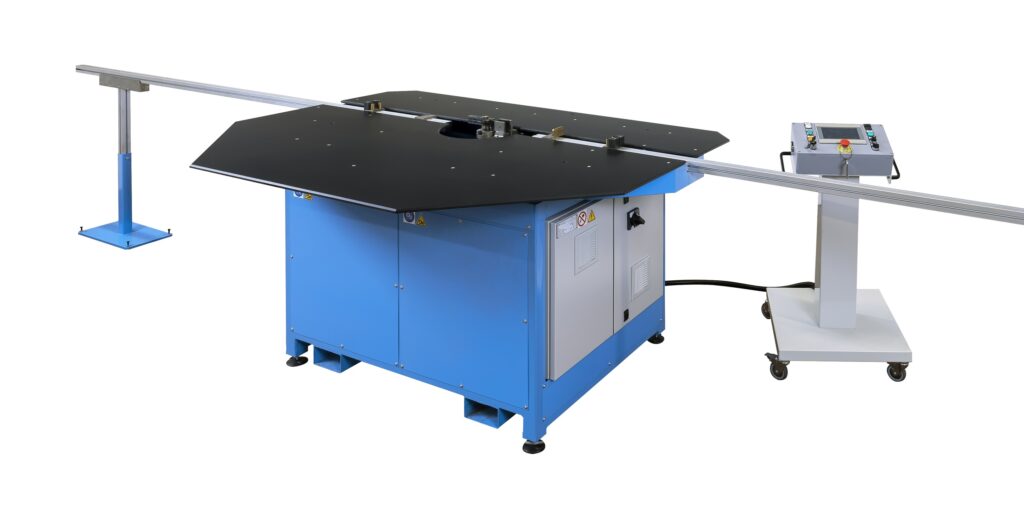

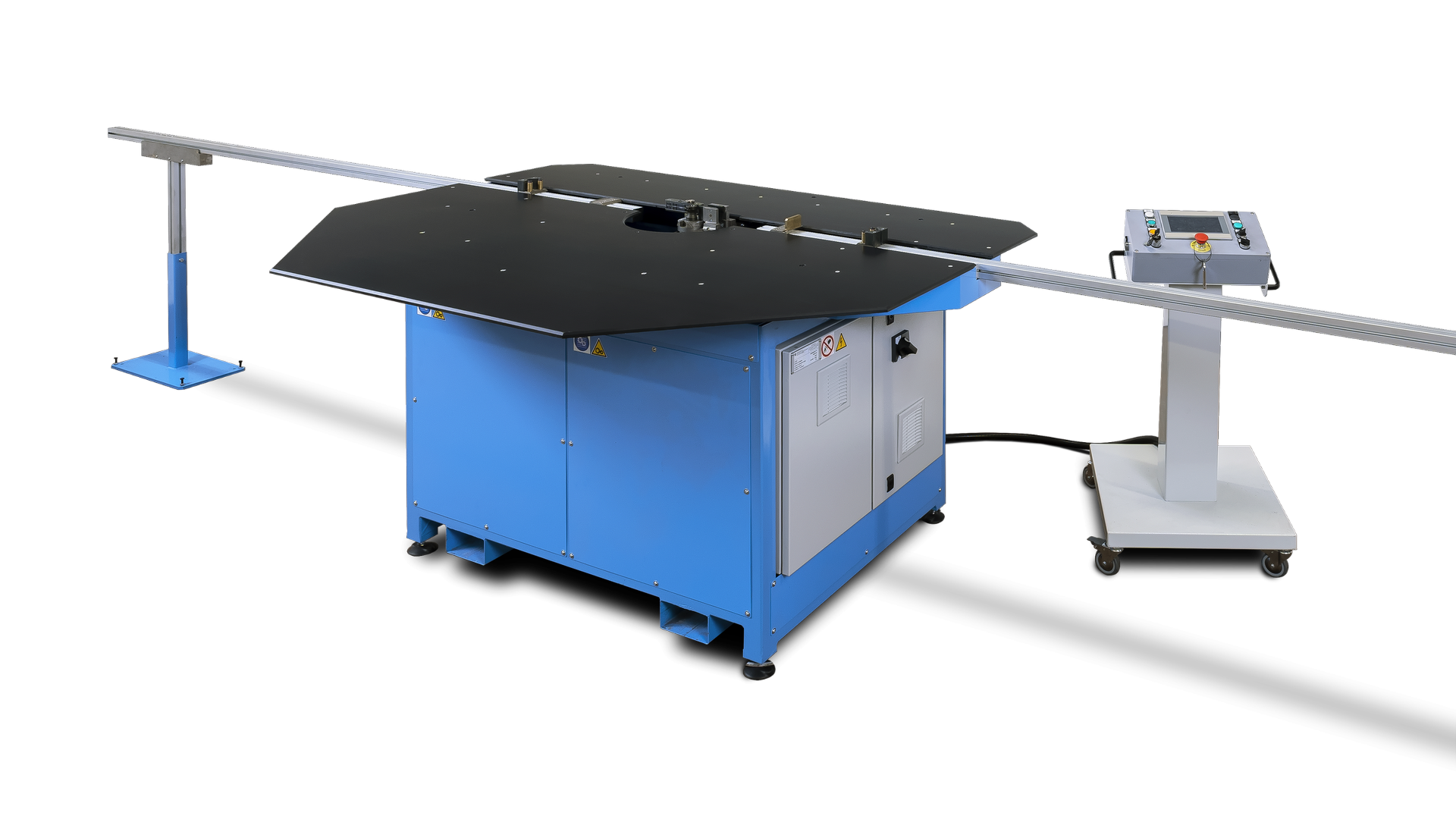

CSM MACHINERY ha sviluppato una macchina apposita per piegare resistenze elettriche alettate, offrendo un equilibrio ottimale tra economicità, prestazione e adattabilità. La piegatrice per resistenze alettate si distingue per la sua facilità d’uso e la sua flessibilità che permettono di gestire una vasta gamma di dimensioni e forme di resistenze alettate.
La macchina è progettata per eseguire piegature precise e uniformi, garantendo la massima qualità del prodotto finito, mentre la sua struttura robusta e affidabile assicura una lunga durata nel tempo, riducendo al minimo i costi di manutenzione e di fermo macchina.
per un’ampia gamma di diametri, forme e angoli di piegatura.
per resistenze alettate e per resistenze tubolari.
di pieghe a raggio stretto.
Scopri tutti i dettagli della macchina
BASAMENTO IN ACCIAIO ELETTROSALDATO E VERNICIATO
PIANO DI LAVORO ORIZZONTALE
Il piano di lavoro orizzontale permette all’elemento di ruotare durante la fase di piegatura.
UNITÀ DI PIEGATURA A ROTAZIONE
L’unità di piegatura a rotazione è programmabile fino a 200°.
MORSA FISSA PNEUMATICA
La morsa fissa pneumatica viene utilizzata per il bloccaggio dell’elemento durante il ciclo di piegatura.
DISPOSITIVO DI CENTRAGGIO
Dispositivo per il centraggio dell’elemento in piega, completo di riferimenti millimetrati.
QUADRO ELETTRICO GENERALE

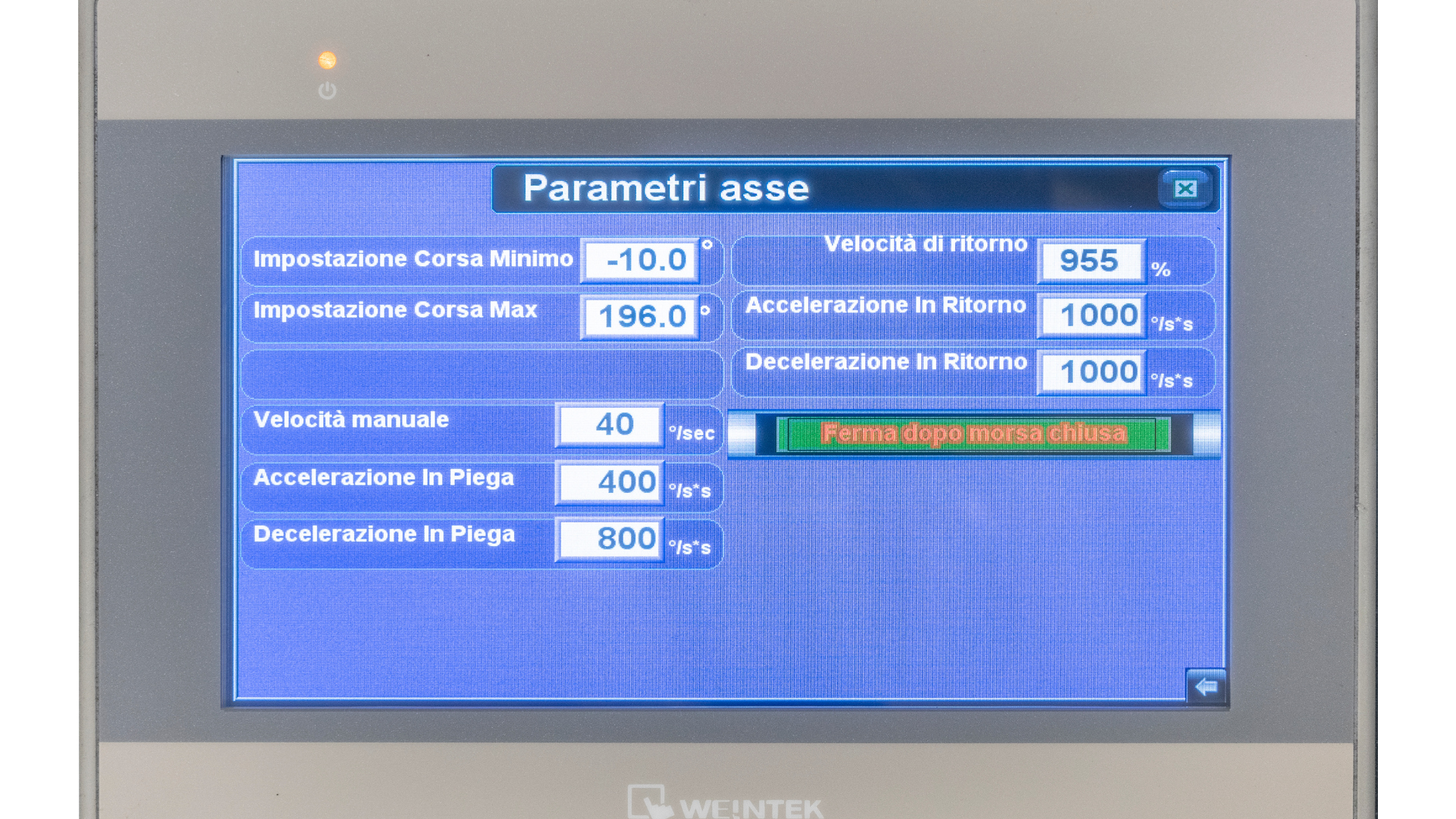

Il quadro elettrico generale è completo di programmatore e comandi a doppi pulsanti.
NOTA
La macchina è fornita di attrezzatura per un diametro di resistenza tubolare, un diametro di resistenza alettata ed un raggio di piegatura.
Scopri tutte le configurazioni della macchina

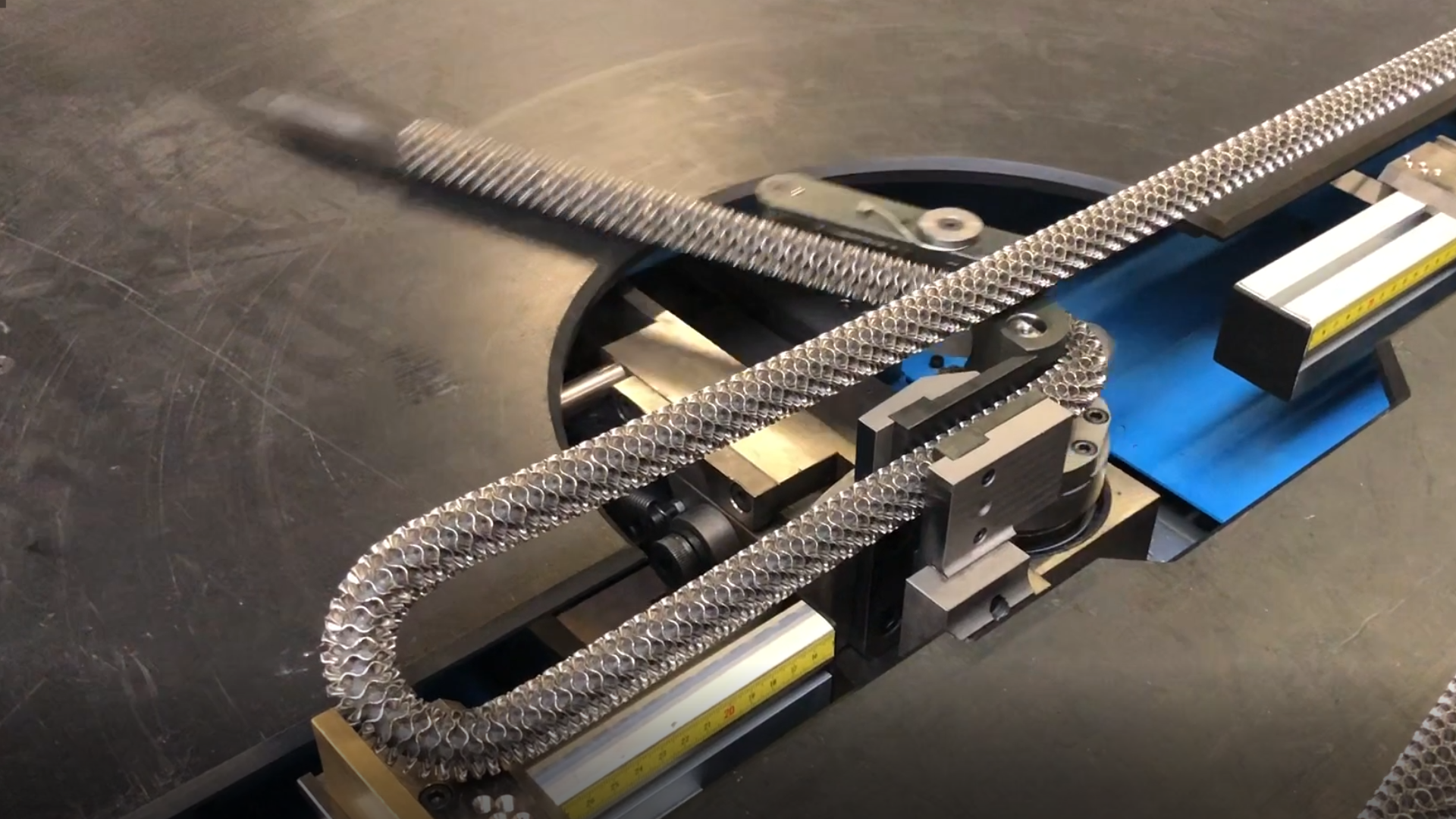

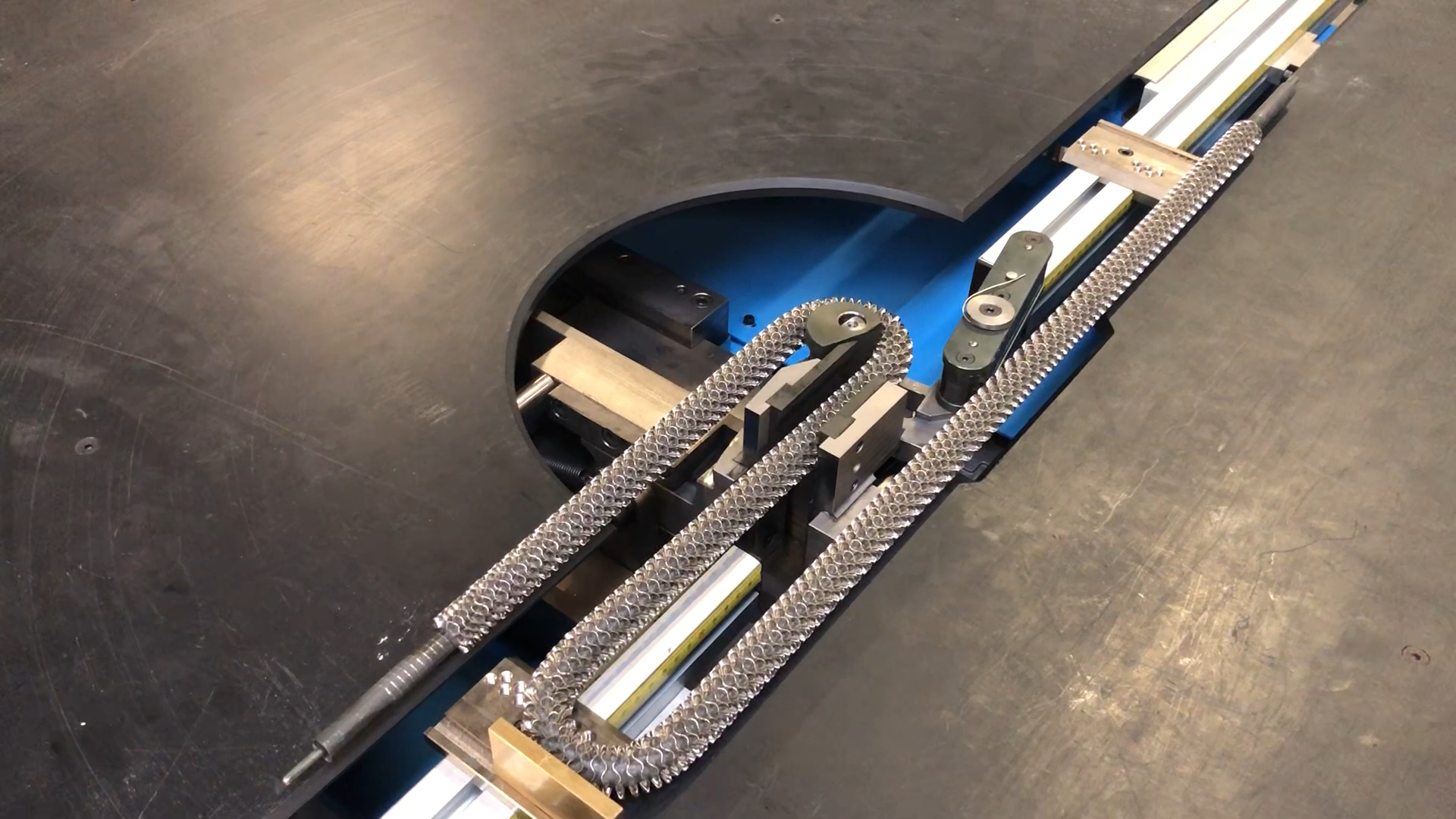

Grazie ad un dispositivo specifico, la macchina è in grado di piegare resistenze elettriche alettate con pieghe a raggio stretto.
Grazie ad un dispositivo specifico, la macchina è in grado di piegare resistenze elettriche alettate con pieghe a raggio stretto.
Diametro elemento | mm da definire |
Diametro massimo (elemento con aletta “Dmax”) | mm rif. tab. versioni |
Diametro Rullo (determinato dal raggio interno di piega “Ri”) | mm da definire |
Elementi lavorabili per ciclo | 1 pz. |
Tempi Set-Up * cambio lunghezza (con centraggio) | 2 - 4 min. |
* cambio raggio di piegatura | 2 - 4 min. |
* cambio diametro dell’aletta | 4 - 5 min. |
* cambio diametro Tubo | 3 - 4 min. |
*Programmazione piegatura | 2 - 3 min. |
Tensione di alimentazione | V da definire |
Alimentazione pneumatica | 6 Ate |
Potenza installata | 2 KW |
