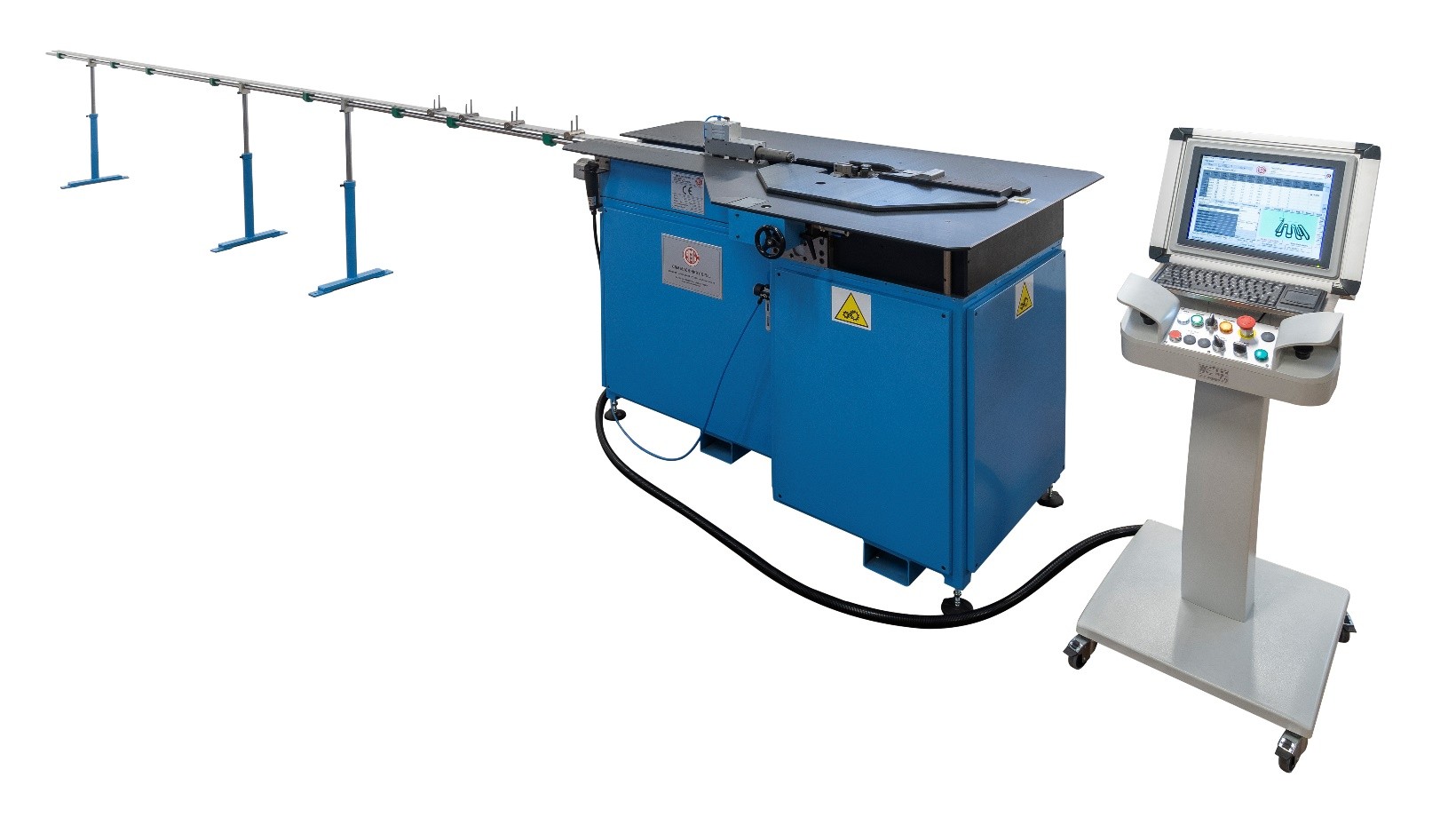

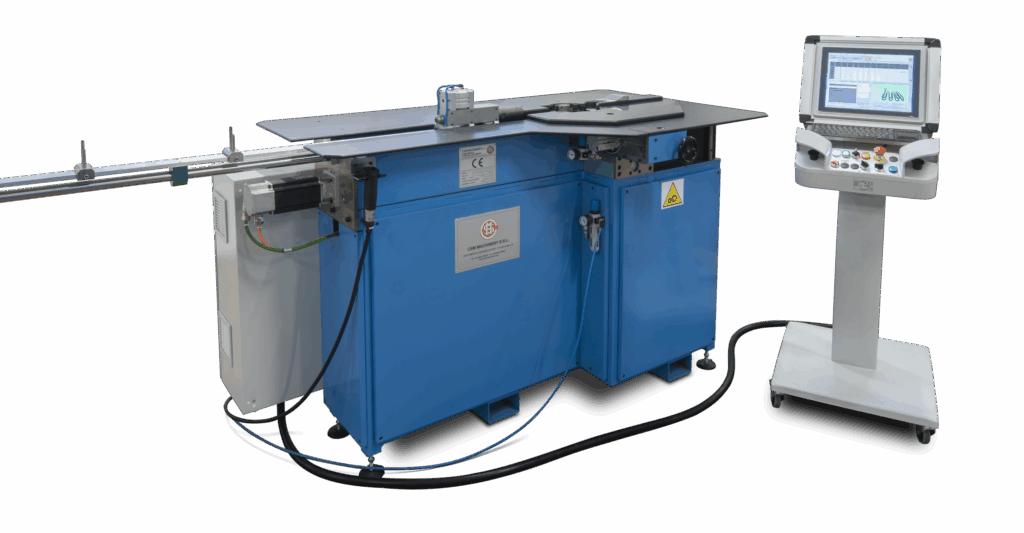

La piegatrice universale a controllo numerico CSM MACHINERY è progettata per offrire la massima flessibilità e precisione nella realizzazione di una vasta gamma di forme complesse. Grazie al controllo numerico (CN) di ultima generazione, la piegatrice universale consente di eseguire piegature multiple e raggi variabili con estrema facilità, garantendo al contempo un’elevata produttività.
Questa macchina si distingue per la sua robustezza e affidabilità, assicurando prestazioni costanti nel tempo e riducendo al minimo i tempi di fermo macchina. La sua interfaccia intuitiva e user-friendly semplifica la programmazione e l’utilizzo, consentendo anche agli operatori meno esperti di ottenere risultati di alta qualità.
eliminando gli inevitabili aggiustamenti manuali.

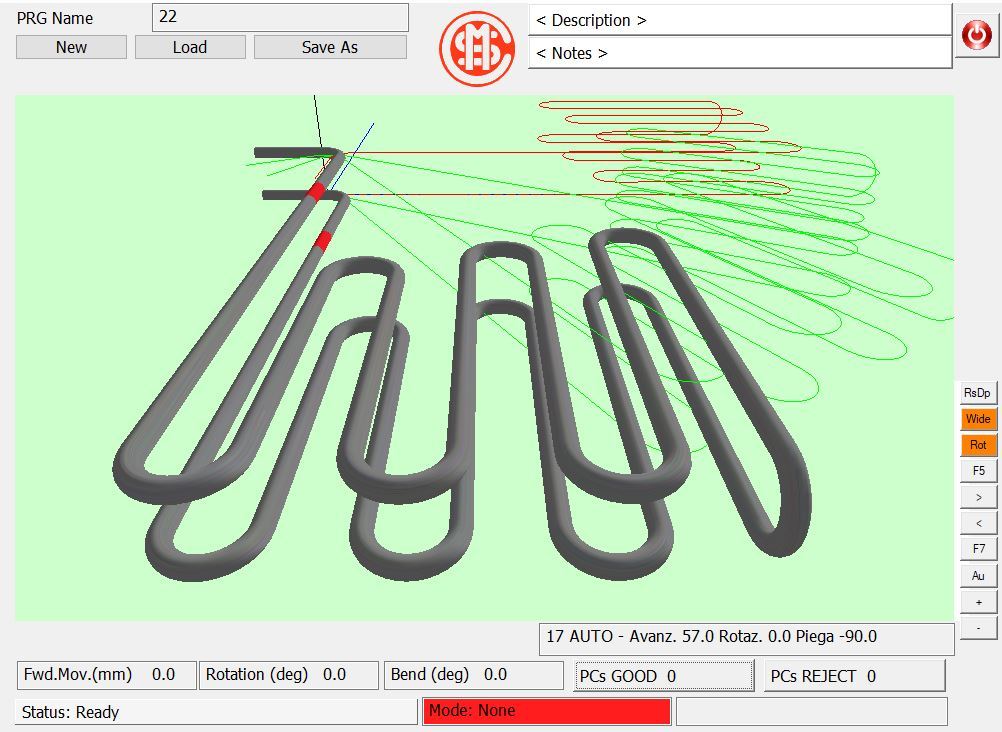

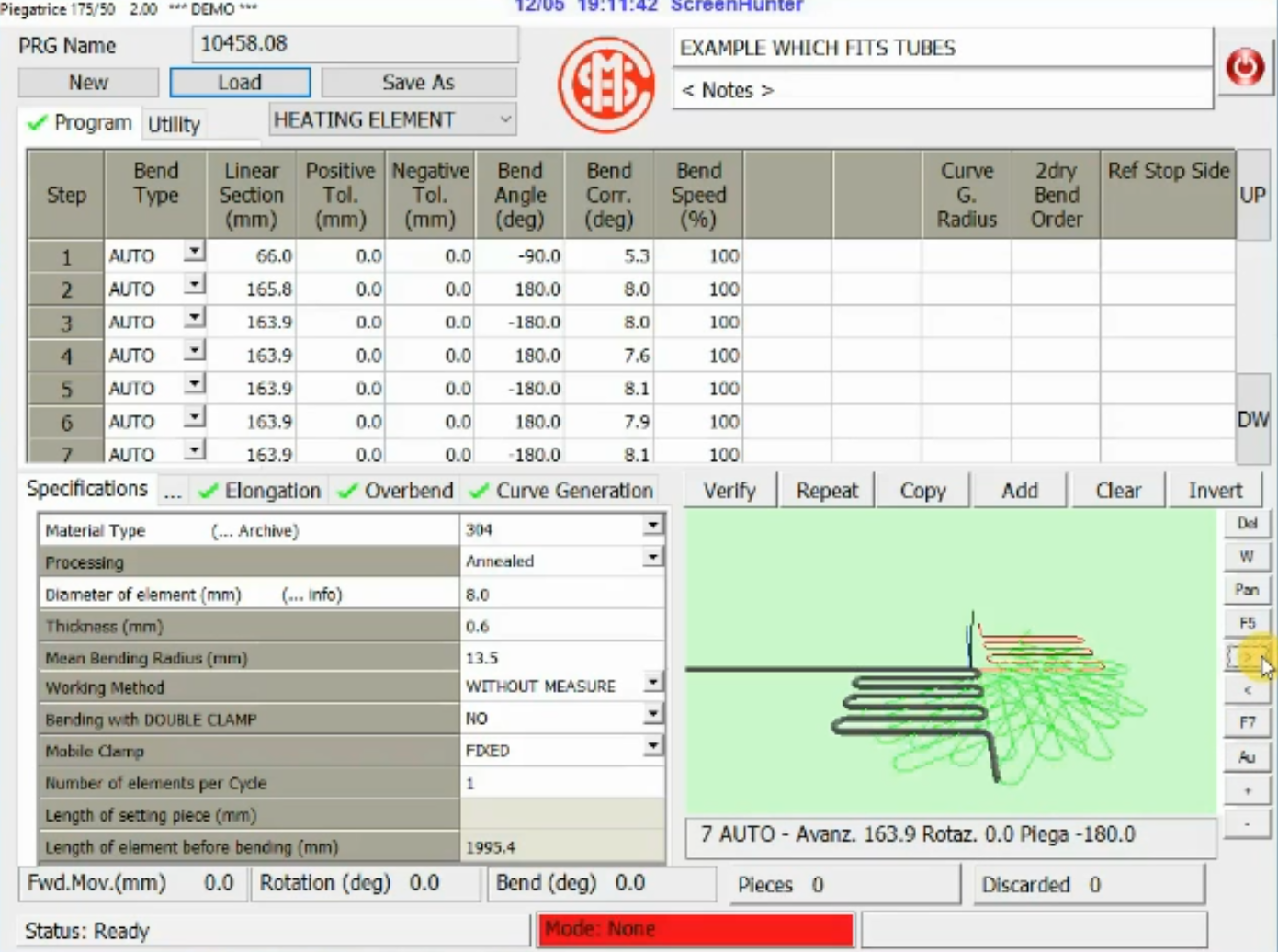

in grado di creare ed eseguire il programma macchina semplicemente inserendo i dati geometrici della resistenza.
grazie al numero ridotto di regolazioni meccaniche, eliminando la necessità di avere uno specialista al governo della macchina.
grazie all’ottimizzazione del design che permette di azzerare l’usura dei componenti della macchina piegatrice.
con la possibilità di programmare la macchina in modo molto semplice e rapido.
con la possibilità di programmare le tolleranze previste per ogni ramo della resistenza.
Scopri tutti i dettagli della macchina
QUADRO GENERALE SU SUPPORTO A CARRELLO
Il quadro è completo di computer, touch screen e tastiera, con visualizzazione del prodotto per passo di piegatura.

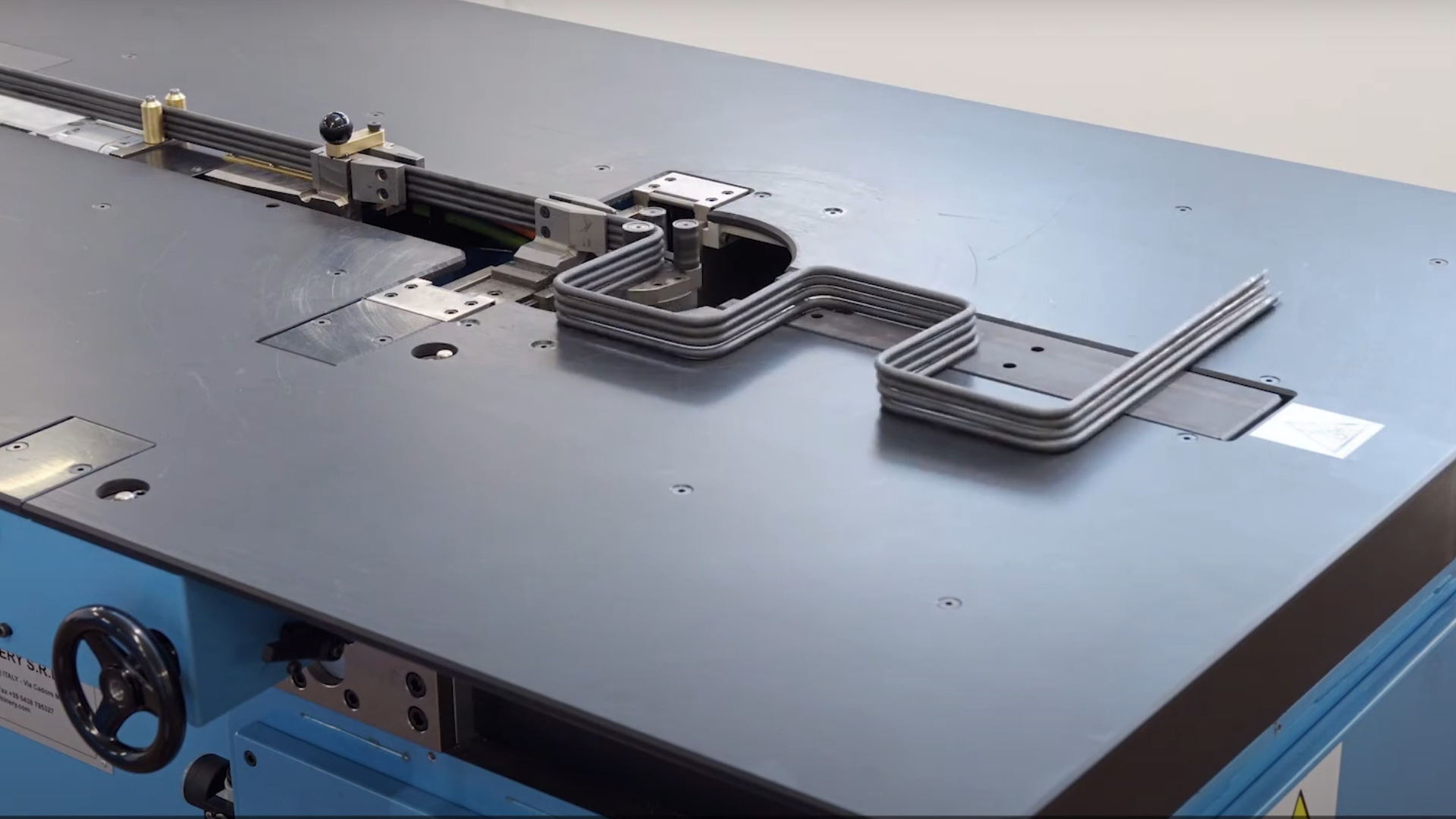

STRUTTURA A BANCO DI PIEGATURA ORIZZONTALE
MORSA MOBILE A CHIUSURA PNEUMATICA
La morsa mobile è movimentata da un motore brushless (1° asse a controllo numerico).
MORSA FISSA PNEUMATICA
La morsa fissa pneumatica viene utilizzata per il bloccaggio della resistenza durante il ciclo di piegatura.

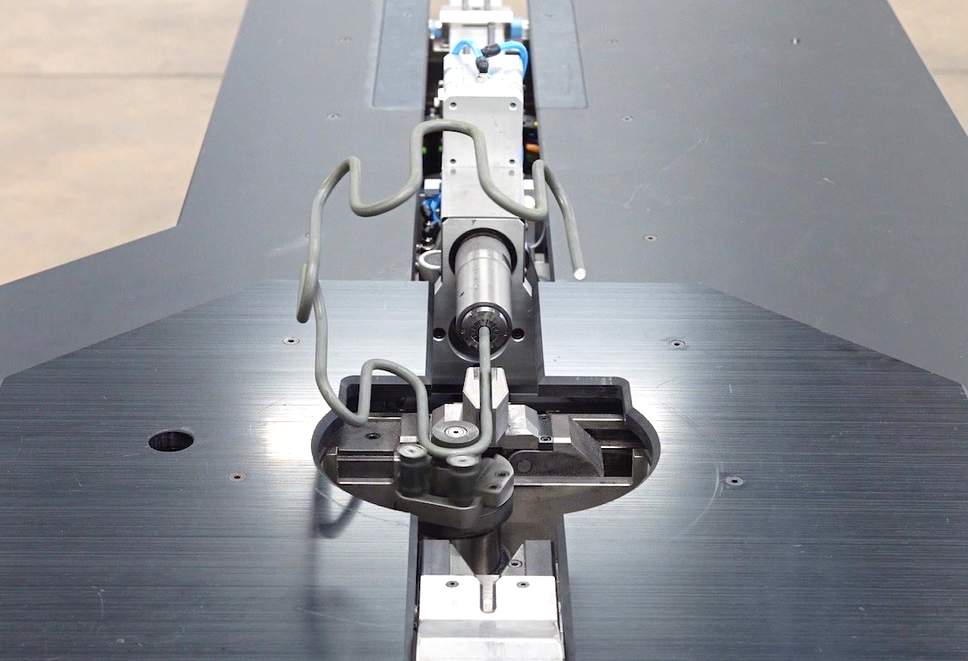

UNITÀ DI PIEGATURA A CONTROLLO NUMERICO
(2° asse controllato)
PREDISPOSIZIONE PER MORSA MOBILE ROTANTE
(3° asse a controllato)
NOTA
La piegatrice universale a CN include un dispositivo elettronico per la misurazione della lunghezza delle resistenze e un PLC di sicurezza dedicato.
Scopri tutti gli optional della macchina

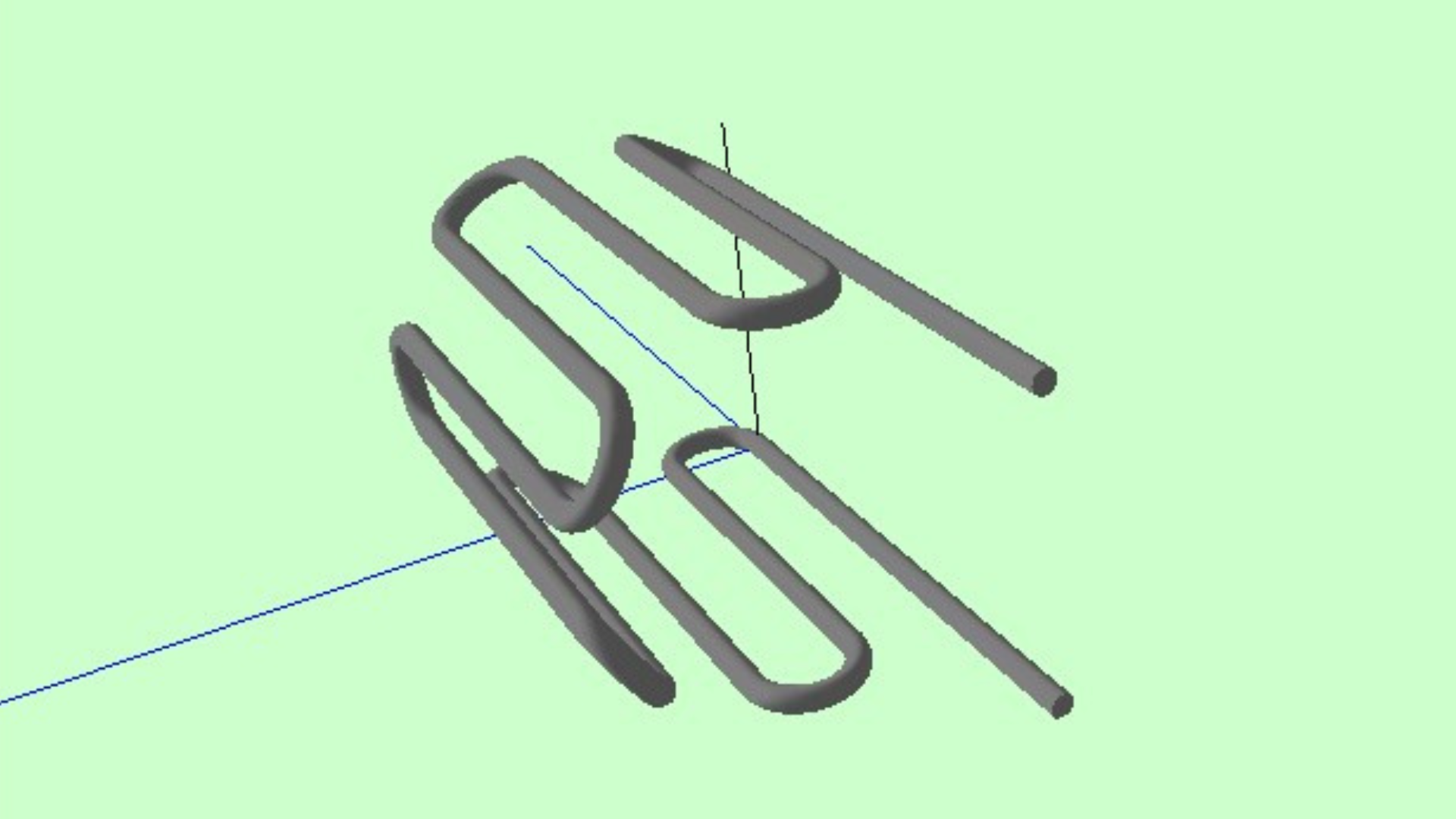

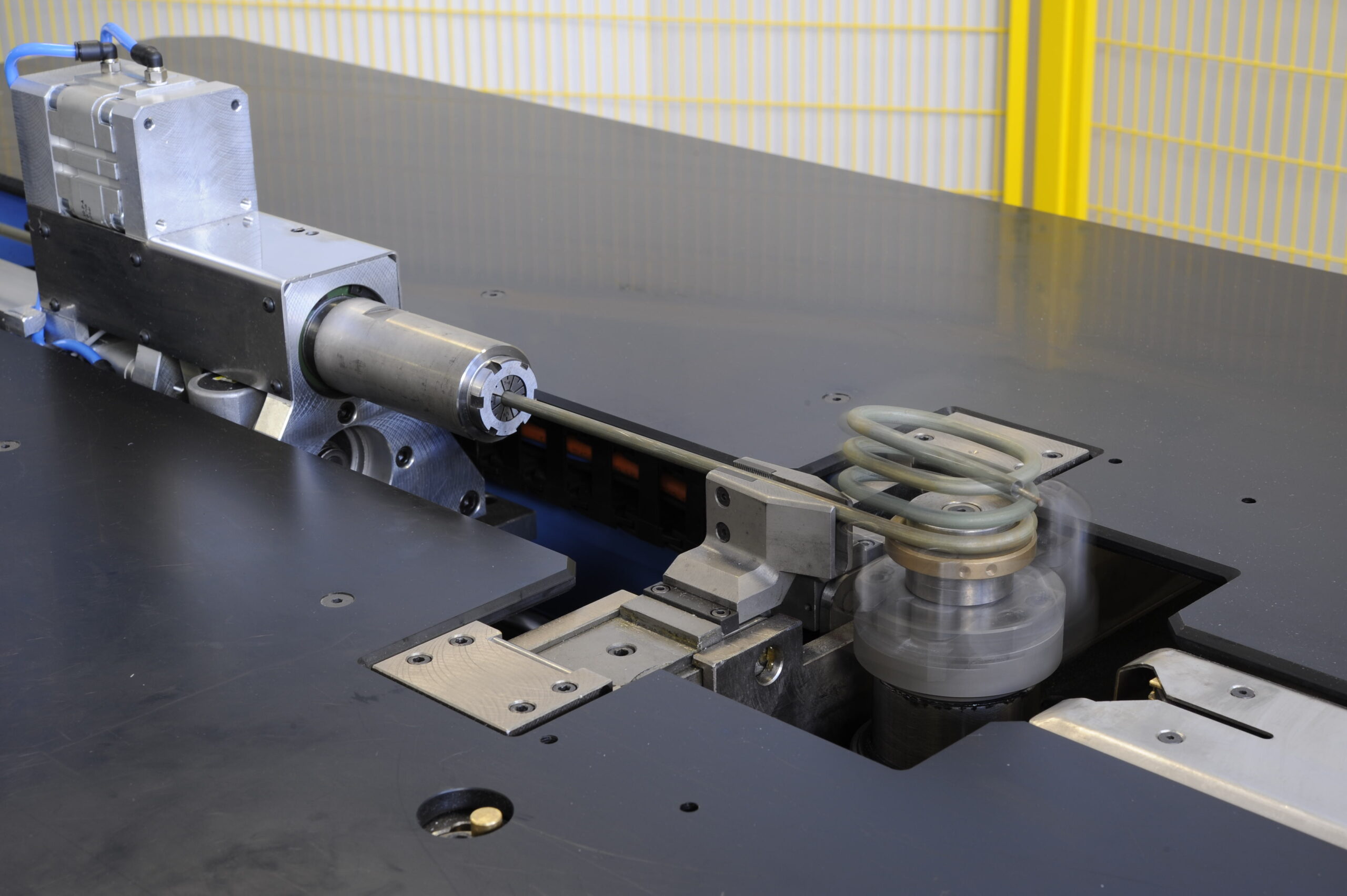

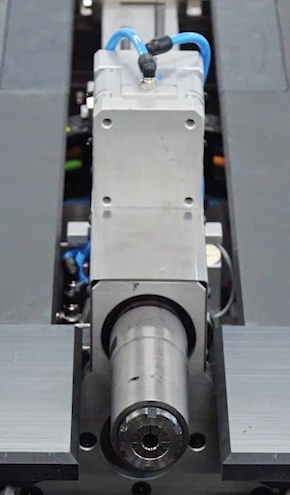

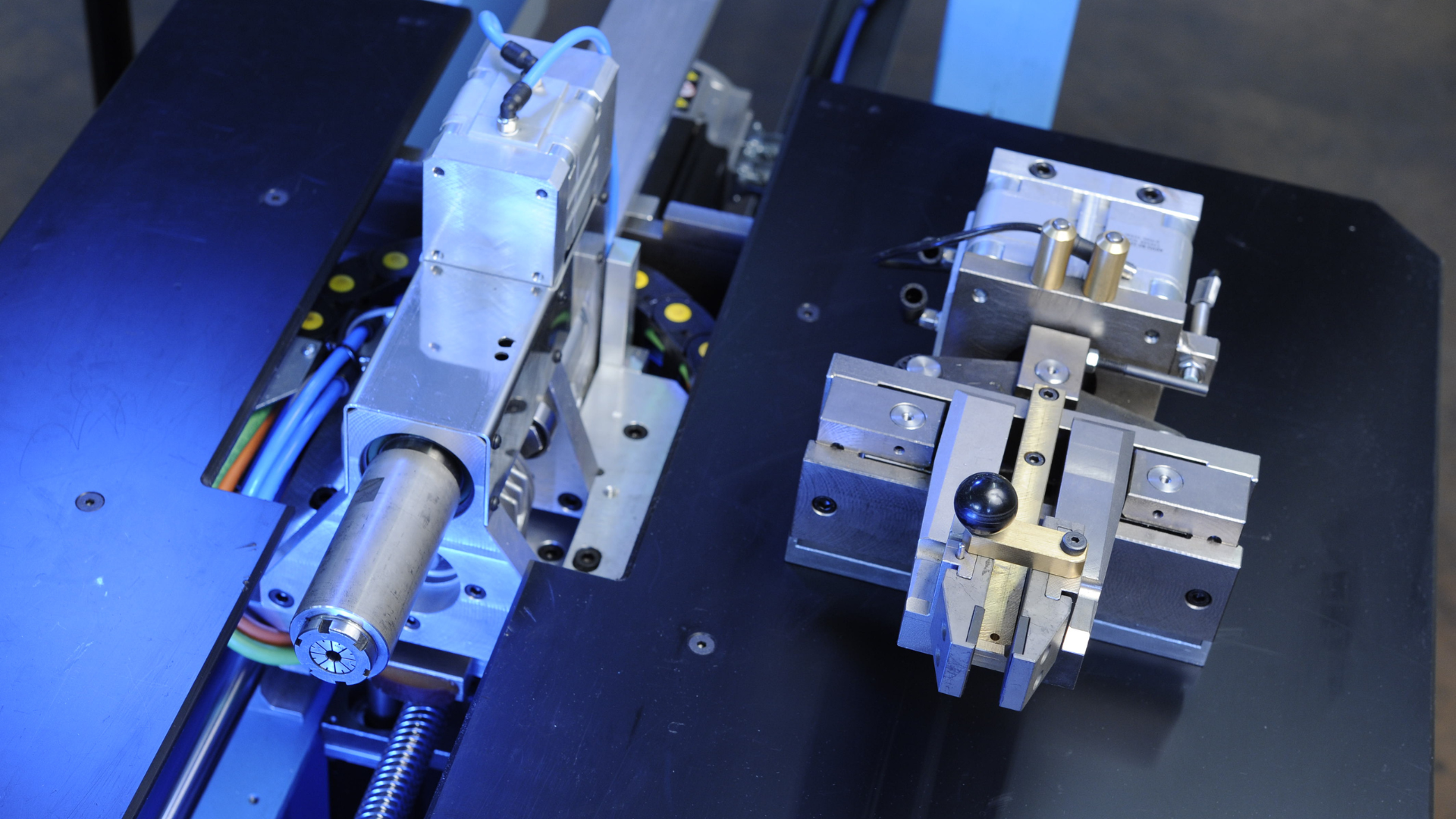

Morsa rotante, che offre la possibilità di piegare resistenze su più piani in ciclo automatico (per resistenze fino a diametro 12 mm). La morsa viene fornita completa di un rullo di piega ribassato OD=18 mm e di una pinza per un diametro a scelta.

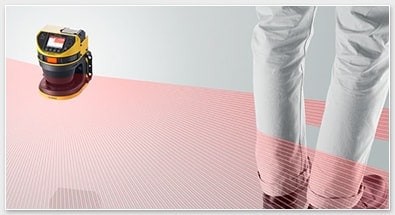

Il laser scanner offre la possibilità di delimitare un’area di lavoro programmabile e lanciare il ciclo di piegatura senza comando a due mani.
Ampia gamma di prolunghe da 1000 a 6000 MM da aggiungere al modello base.
065.08.146-00: Rullo di piegatura (per testa normale) PM00001555*0: Rullo di piegatura ribassato (per testa normale con morsa rotante) P3967*0: Rullo di piegatura per testa maggiorata PM00001371*0: Pinza per morsa rotante (in aggiunta alla pinza fornita con la macchina).

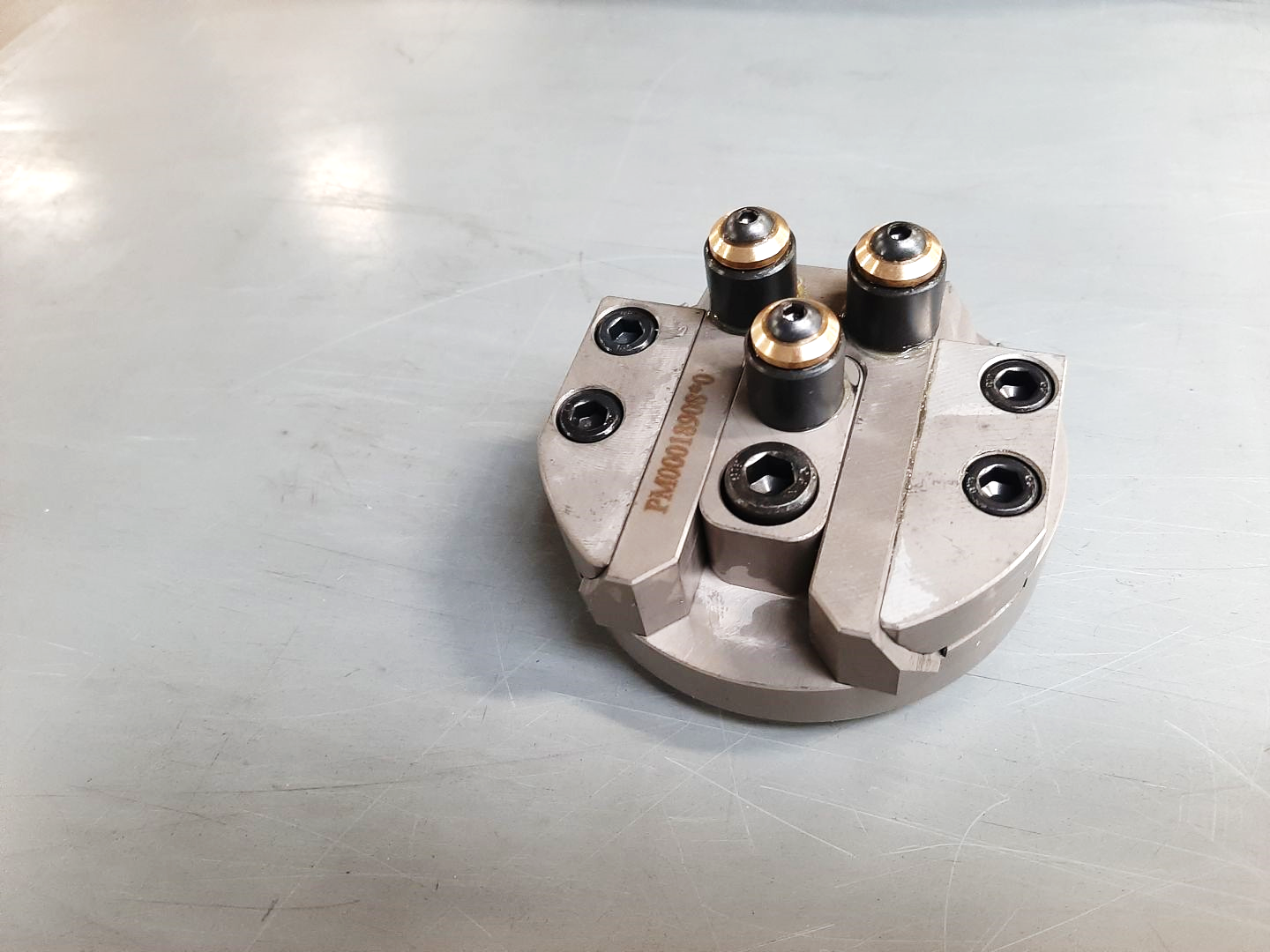

Testa di piegatura completa per raggi piccoli, regolabile, per macchina piegatrice mod. 170/50 e 171/50 (range diametro rullo di piega 12 ÷ 17 mm) Diametro esterno massimo resistenza: Ø8,5 mm.
che permette salvataggi e back-up dei programmi della macchina.
Morsa rotante, che offre la possibilità di piegare resistenze su più piani in ciclo automatico (per resistenze fino a diametro 12 mm). La morsa viene fornita completa di un rullo di piega ribassato OD=18 mm e di una pinza per un diametro a scelta.
Rispetta le tolleranze dimensionali fin dalla prima resistenza.
Diametro resistenze trattate termicamente mod 170/50; | 6,3– 12,5 mm |
Diametro resistenze trattate termicamente mod 171/50 Heavy Duty | 6,3– 16,0 mm |
Tolleranza sul diametro resistenza (per 2 o più resistenze piegate alla volta) | ±0,06 mm |
Differenza massima sulla lunghezza resistenza | 180 mm |
Resistenze lavorabili per ciclo con misura | 1 pz |
Resistenze lavorabili per ciclo senza misura | |
Resistenze lavorabili per ciclo con diametro 6,30-6,50 mm | 4 pz |
Resistenze lavorabili per ciclo con diametro 8,00-8,50 mm | 2 pz |
Resistenze lavorabili per ciclo con diametro > mm 8,50 | 1 pz |
Lunghezza minima resistenze | 500 mm (con misura); 300 mm (senza misura) |
Lunghezza massima resistenze | Vedi versioni disponibili |
Lunghezza massima perno terminale | 40 mm |
Numero curve programmabili per ciclo | n° 80 |
Velocità di piegatura | 360°/sec. |
Diametro dell’utensile di piegatura - diametro resistenza 6,3 – 12,5 mm | 18-60 mm |
Diametro dell’utensile di piegatura - diametro resistenza 12,5 – 16,0 mm | 33-60 mm |
Lunghezza minima ultimo tratto della resistenza - diametro 6,3 – 12,5 mm | 45 mm |
Lunghezza minima ultimo tratto della resistenza - diametro > 12,5 mm | 130 mm |
Tensione d’alimentazione | V da definire |
Alimentazione pneumatica | 6 Atm |
Potenza elettrica installata | Vedi versioni disponibili |
