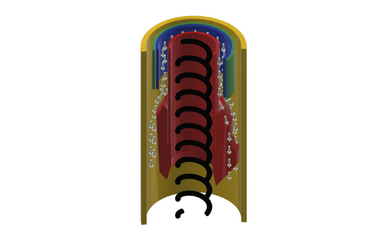

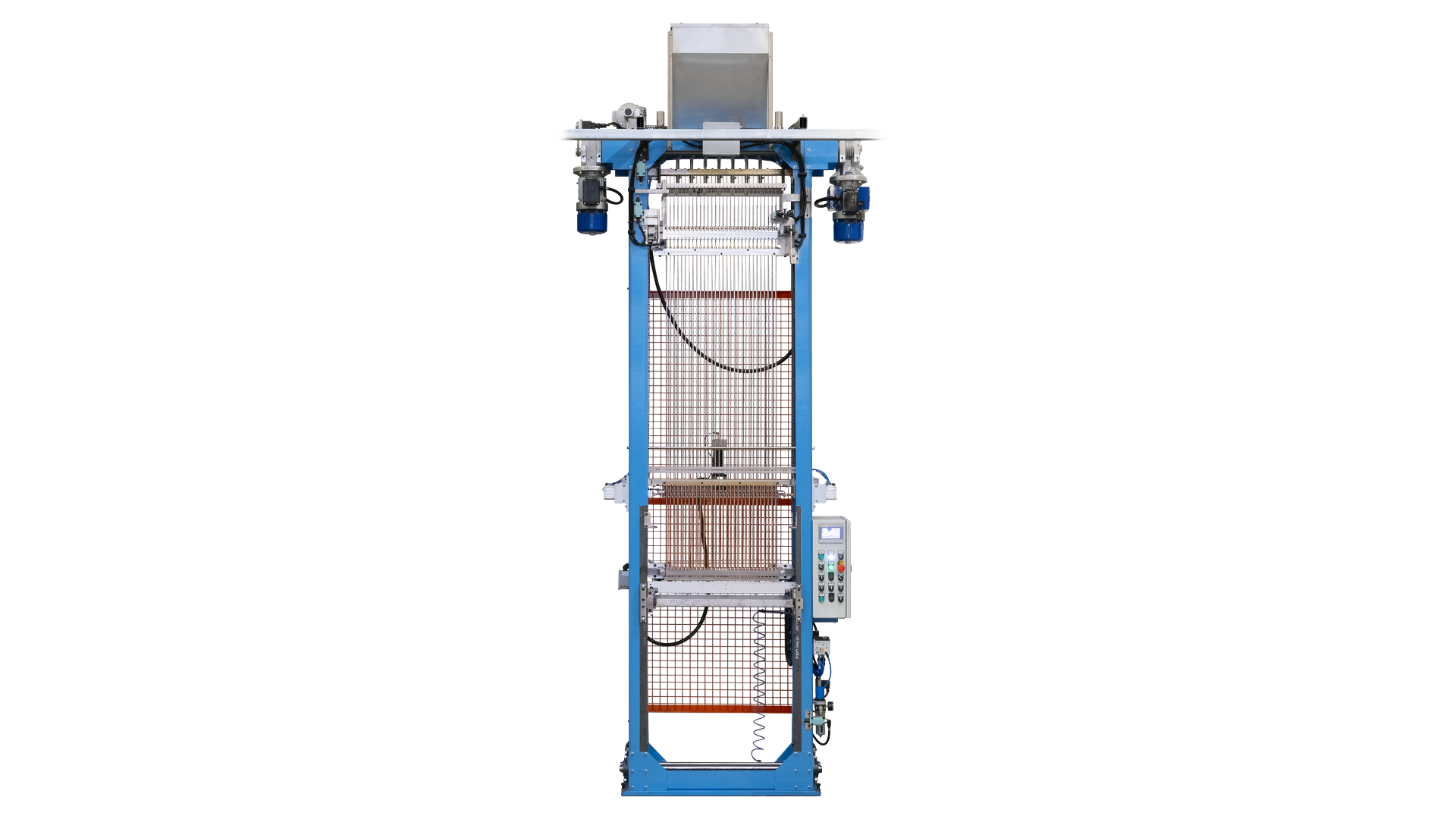

Le macchine riempitrici CSM MACHINERY favoriscono la corretta riempitura con MgO (ossido di magnesio) delle resistenze elettriche. Grazie al sistema brevettato per il controllo del flusso di MgO, aumenta la velocità di riempitura ed elimina in modo più accurato le perdite di ossido di magnesio.
Le riempitrici CSM funzionano tramite un sistema di vibrazione elettromeccanico con impostazioni precise di ampiezza e frequenza che migliorano il processo di riempimento e sono disponibili in diverse configurazioni, a seconda delle necessità produttive di ogni cliente.

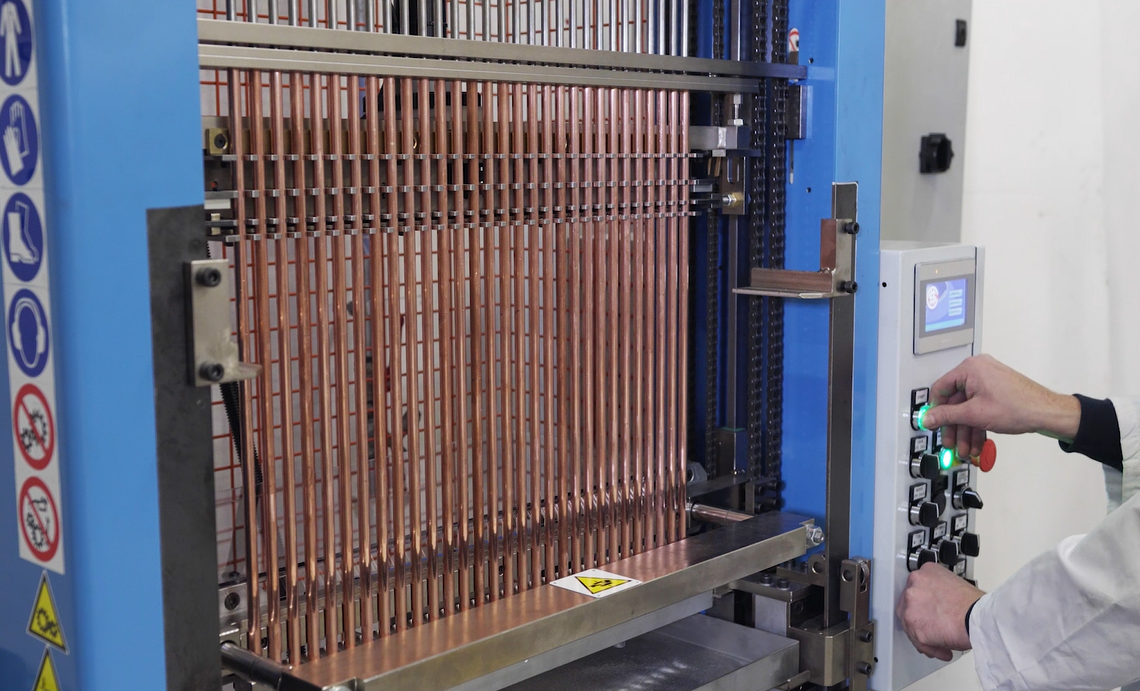

grazie al nuovo sistema brevettato a 2 tubi per il controllo del flusso di MgO.
con sistema di vibrazione elettromeccanico che attiva oscillazioni simmetriche e controllate.

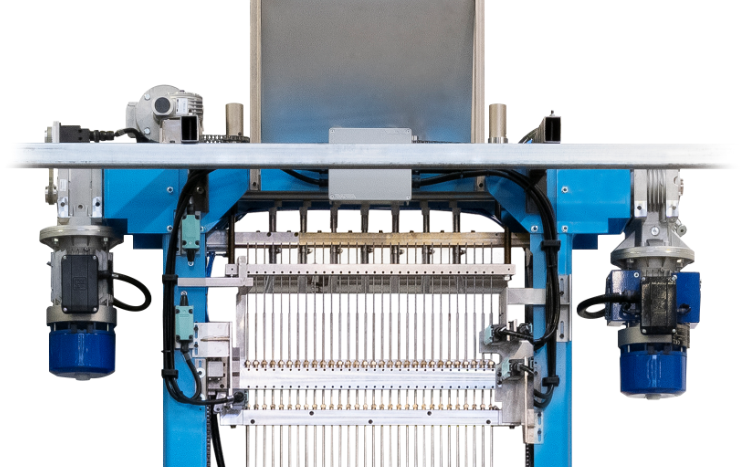

attraverso la regolazione motorizzata della lunghezza dei tubi da riempire e della sporgenza del perno terminale superiore.

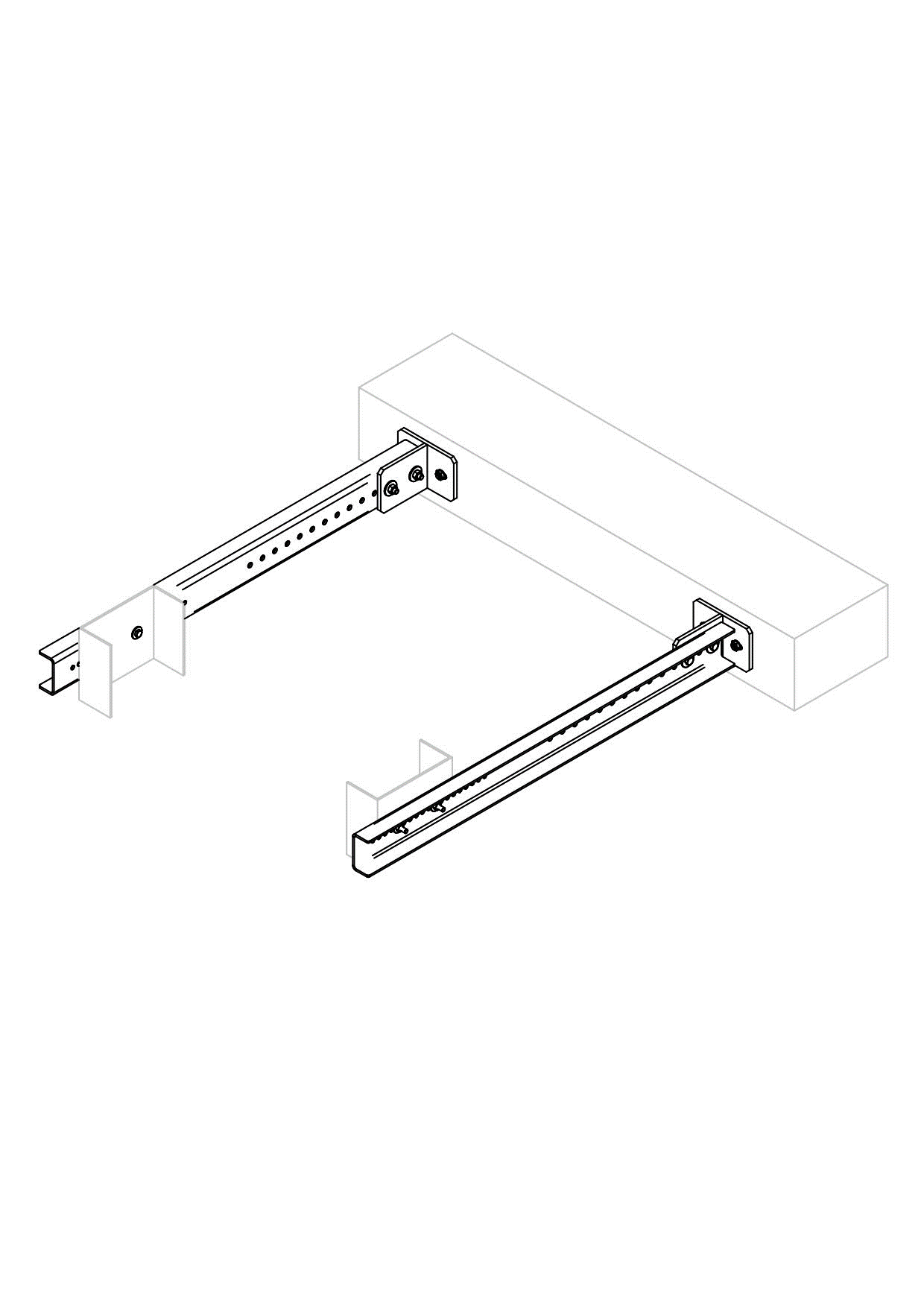

in funzione della lunghezza della riempitrice per fissarla ai supporti verticali (muro, telaio, carpenteria).

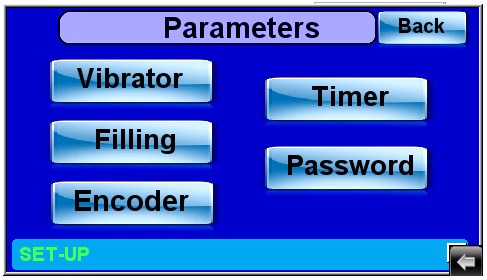

dei programmi per una rapida impostazione e controllo delle principali funzioni della macchina.

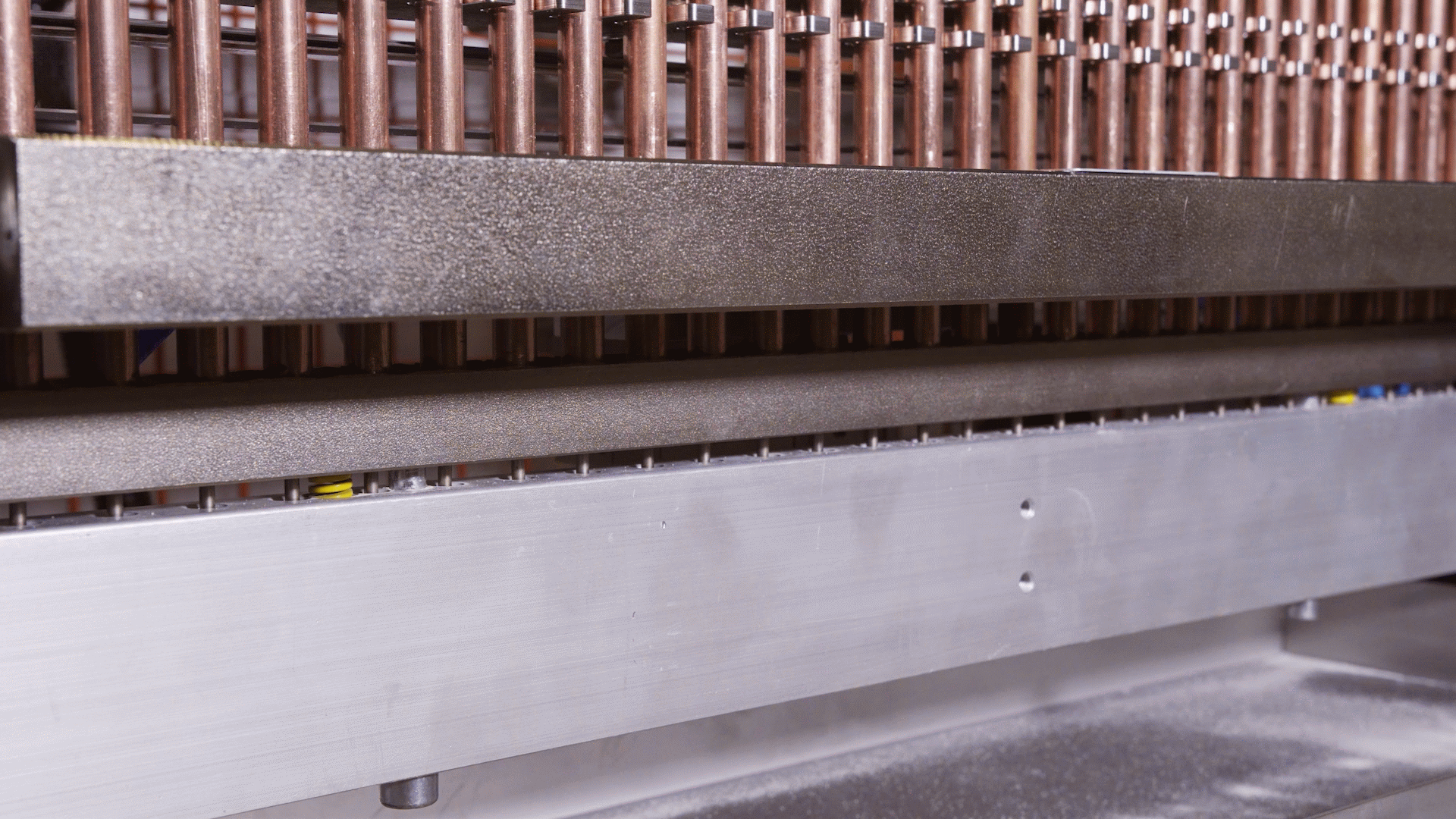

grazie ad un encoder che controlla la posizione del gruppo vibratore evitando la collisione dei perni con la barra inferiore.
Scopri tutti i dettagli della macchina

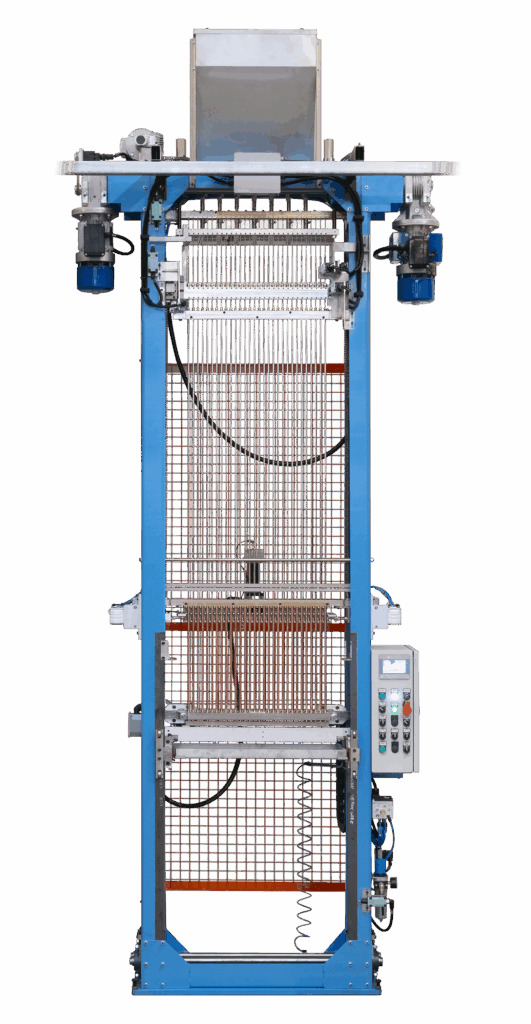

GRUPPO DI VIBRAZIONE

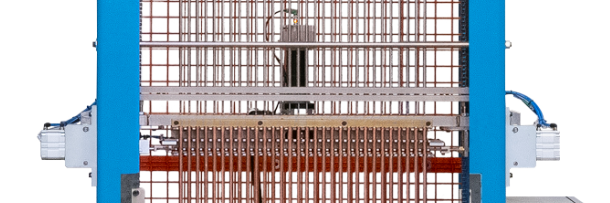

Il sistema di vibrazione elettromeccanico, che sostituisce quello tradizionale elettromagnetico, instabile e di difficile regolazione, è caratterizzato da oscillazioni simmetriche e stabili anche al variare della frequenza di vibrazione. Modificando la velocità di rotazione del motore è possibile ottenere diverse frequenze di vibrazione. Il gruppo vibrazione mobile si sposta seguendo il punto di uscita del MgO dai tubi di riempitura, garantendo una densità ottimale e costante.
BARRA DI FONDO REGOLABILE PER SOSTEGNO TUBI
La posizione della barra di fondo viene regolata agevolmente da pannello per gestire le differenti lunghezze di tubi da riempire.
TRAMOGGIA SUPERIORE
La tramoggia è progettata per contenere l’ossido di magnesio (MgO) che verrà inserito all’interno dei tubi.
TRAMOGGIA MOBILE
Tramoggia di lavoro che si sposta in maniera solidale al set di riempitura.
MOTORIZZAZIONE DEI CARRI
Regolazione motorizzata quando si cambia la lunghezza dei tubi da riempire. Regolazione motorizzata della sporgenza del perno terminale superiore dai tubi dopo il riempimento.
SET DI RIEMPITURA
Nuovo sistema brevettato a 3 tubi per il controllo del flusso di MgO, che consente maggiori velocità di riempimento. Il sistema è dotato di un dispositivo per l’apertura e la chiusura meccanica dell’ossido di magnesio che non solo permette una maggior velocità di riempimento, ma ne evita anche la fuoriuscita una volta chiuso.
PANNELLO DI CONTROLLO
L’interfaccia operatore è semplice e intuitiva e permette un’impostazione più rapida delle principali funzioni della macchina.
Scopri tutte le configurazioni della macchina

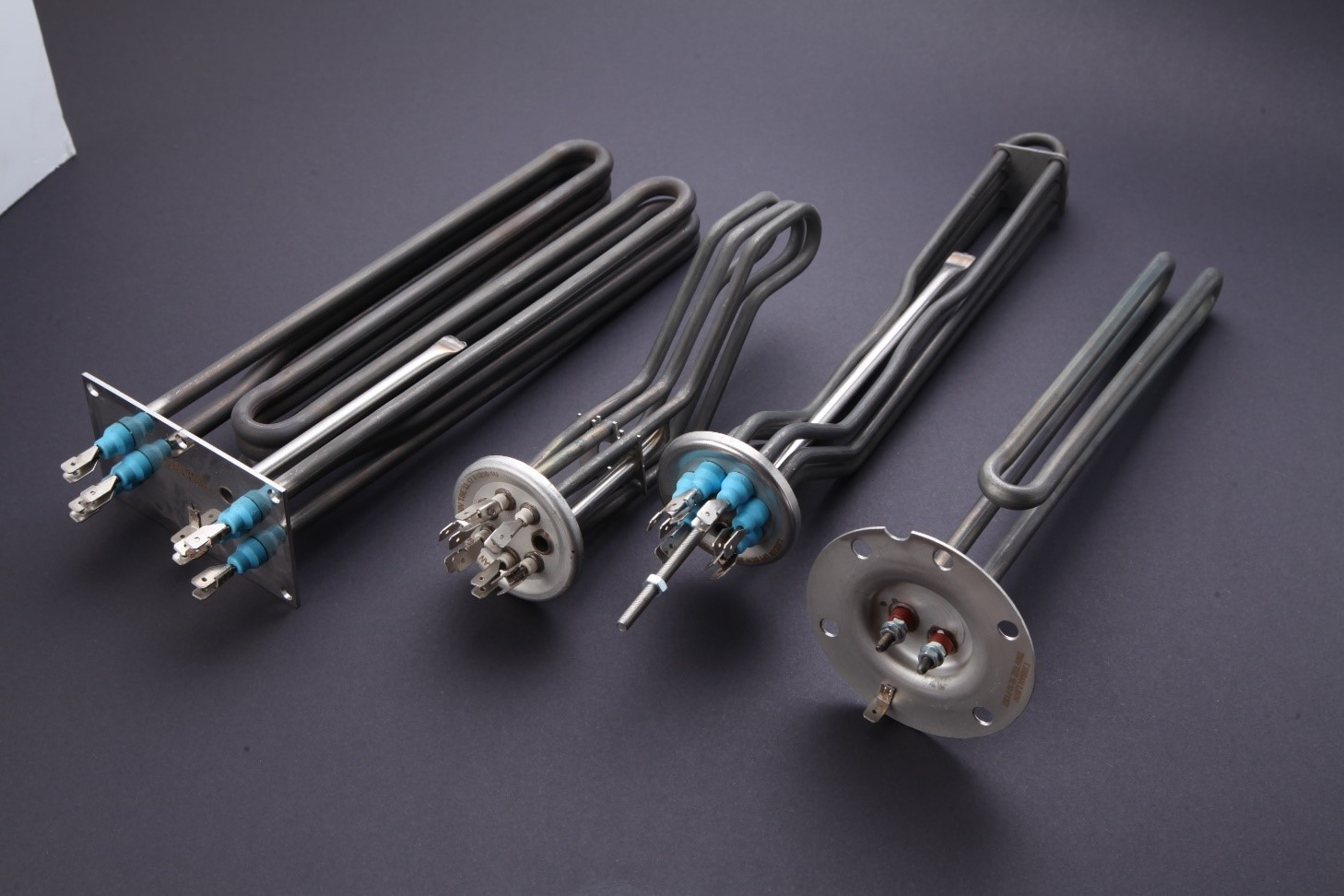

Le macchine possono essere progettate per riempire un diametro o per riempire più di un diametro. Le riempitrici per resistenze tubolari standard sono infatti disponibili nella versione non programmabile, per il riempimento simultaneo di tubi e nella versione programmabile che permette di impostare il numero di tubi da riempire.

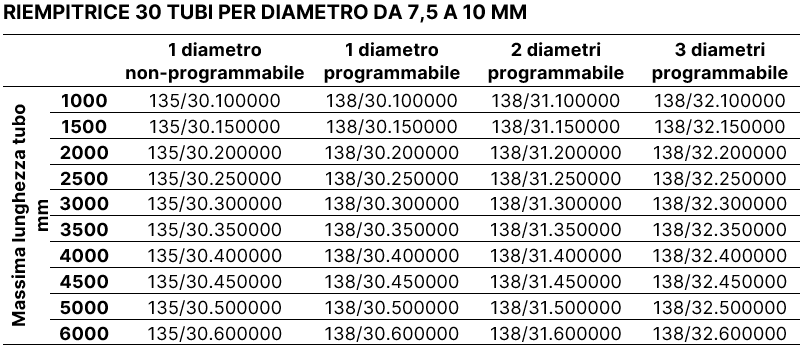

Le riempitrici CSM da 30 postazioni possono riempire tubi per diametro da 7,5 a 10 mm e sono disponibili nelle versioni non programmabili e programmabili, da 1 a 3 diametri.

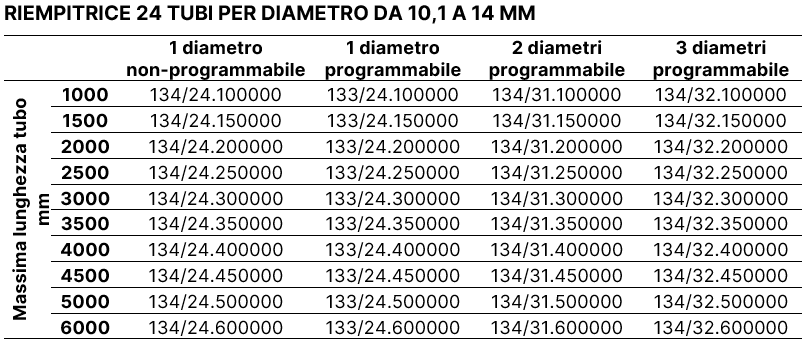

Le riempitrici CSM da 24 postazioni possono riempire tubi per diametro da 10,1 a 14 mm e sono disponibili nelle versioni non programmabili e programmabili, da 1 a 3 diametri.

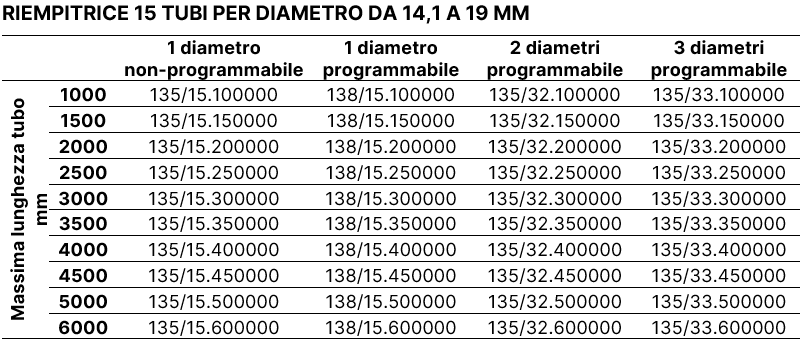

Le riempitrici CSM da 15 postazioni possono riempire tubi per diametro da 14,1 a 19 mm e sono disponibili nelle versioni non programmabili e programmabili, da 1 a 3 diametri.

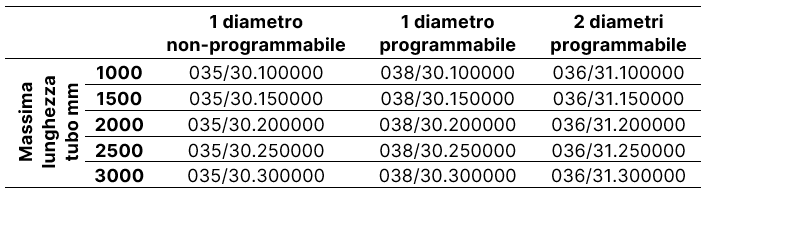

Per i piccoli diametri, da 5,1 a 7,2 mm, è disponibile la riempitrice per microtubo che adotta un dispositivo meccanico di apertura/chiusura ossido composto da due soli tubicini, dato che la dimensione del tubo da riempire è troppo piccola per contenere tre tubicini. Tale sistema garantisce comunque il raggiungimento delle stesse velocità di riempimento (600mm/min) del sistema di riempitura CSM a tre tubicini, utilizzato nelle riempitrici standard.
Tale sistema garantisce comunque il raggiungimento delle stesse velocità di riempimento (600mm/min) del sistema di riempitura CSM a tre tubicini, utilizzato nelle riempitrici standard.
Le macchine possono essere progettate per riempire un diametro o per riempire più di un diametro. Le riempitrici per resistenze tubolari standard sono infatti disponibili nella versione non programmabile, per il riempimento simultaneo di tubi e nella versione programmabile che permette di impostare il numero di tubi da riempire.
Scopri il segreto dietro le lunghezze anomale! Il nostro test di verifica svela quali possono essere le cause che compromettono la qualità di riempitura delle resistenze elettriche. Pettini vibranti, set di riempimento e impostazioni fuori controllo possono determinare la qualità della tua produzione. Se vuoi evitare costosi problemi di manutenzione, dai un occhio alla nostra guida!
Scopri i dettagli tecnici della macchina
Regolazione sporgenza perno terminale superiore | 15 - 35 mm |
Diametri tubi | guarda versioni |
Lung. max. tubi | guarda versioni |
Lung. min. tubi (riempitrici fino a 3000mm) | 300 mm |
Lung. min. tubi (riempitrici >3500mm) | 350 mm |
Numero tubi | 30 - 24 - 15 |
Velocità max. riempimento | 600 mm/mi |
Intensità di vibrazione (frequenza) | da 0 a 60 Hz |
Potenza elettrica installata | 3 kW |
Alimentazione elettrica | da definire (V) |
Alimentazione pneumatica | 6 Ate |
Tempo set-up al cambio della lunghezza tubo | 2 - 4 min |
Tempo set-up al cambio della sporgenza perni | 1 - 2 min |
