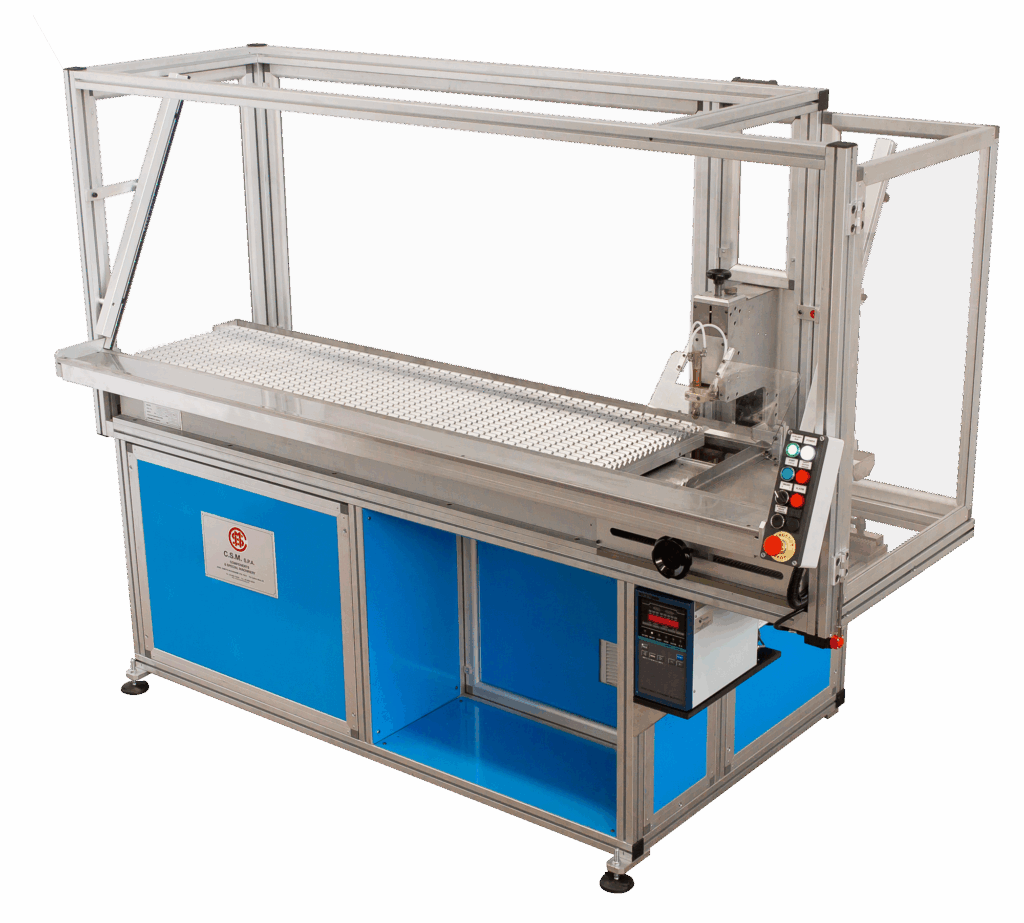

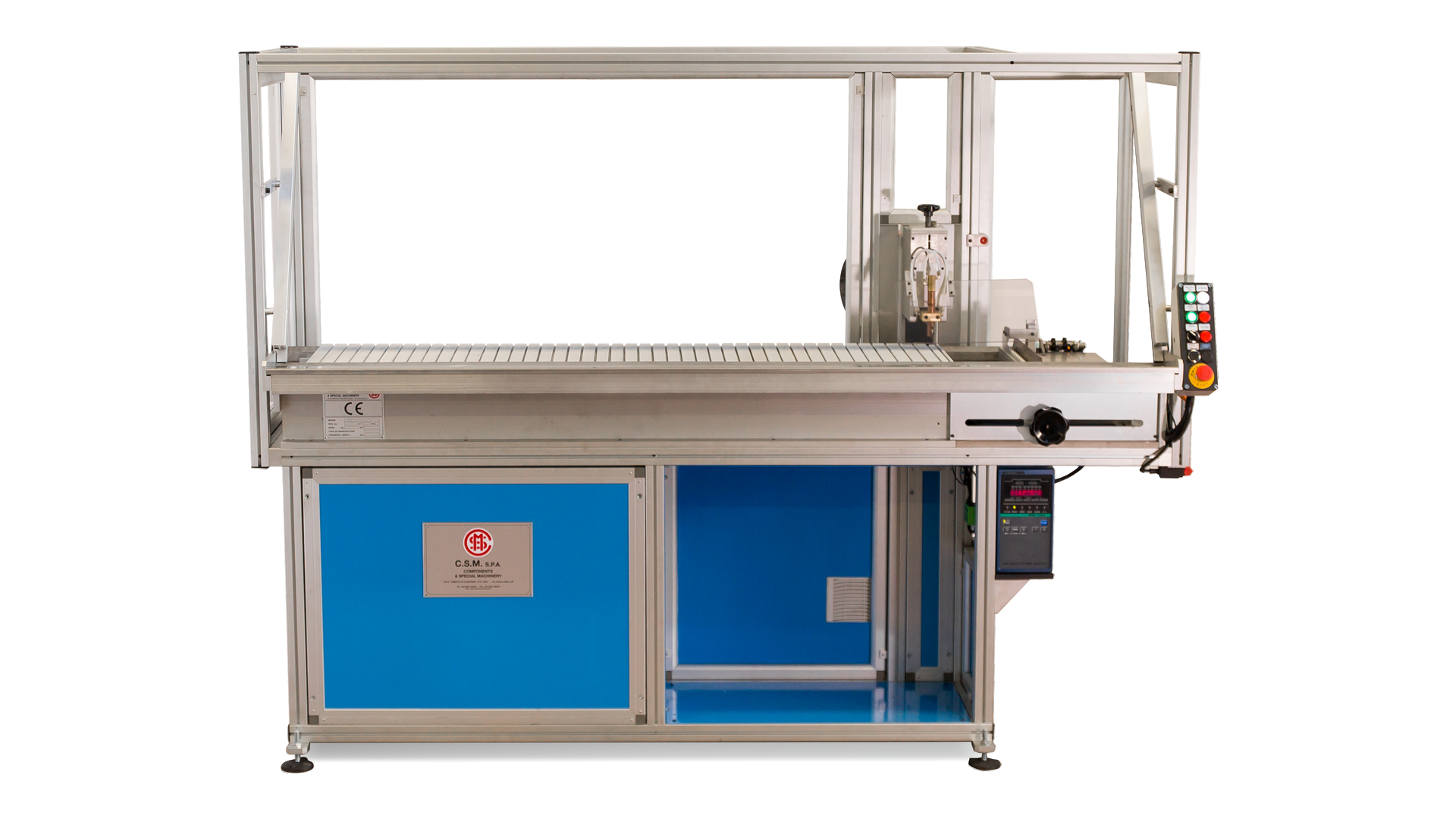

Saldatrice perno-spirale semi-automatica

CSM MACHINERY ha una lunga esperienza nella preparazione delle spirali ed è in grado di proporre numerose soluzioni nella saldatura, sia con funzione manuale che semiautomatica.

La saldatrice perno-spirale semi-automatica di CSM MACHINERY permette di saldare in automatico le spirali ai perni terminali, previo assiemaggio manuale dei perni terminali alle spirali. L’operatore dispone infatti le perno-spirali assiemate sul passo pellegrino, che in modo automatico le porta una alla volta verso la stazione di saldatura e allo scarico a fine ciclo. Inoltre, grazie al dispositivo pneumatico per l’allineamento delle perno-spirali, posizionato sotto l’elettrodo di saldatura, si garantiscono ripetibilità e precisione della saldatura nel punto desiderato.

Saldatrice perno-spirale

Vantaggi

I vantaggi concreti che fanno la differenza

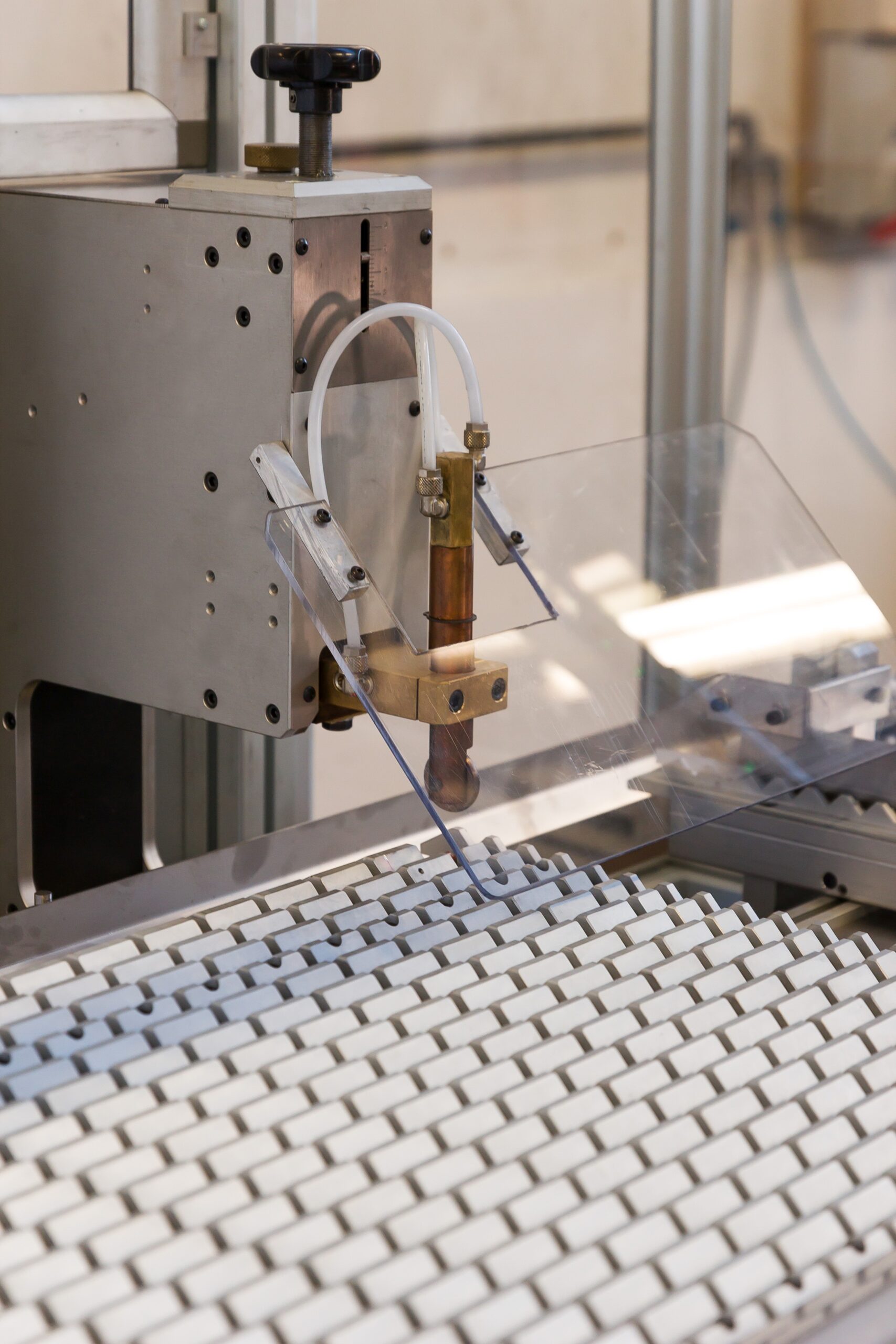

Produttività maggiore

e non legata all’abilità della persona.

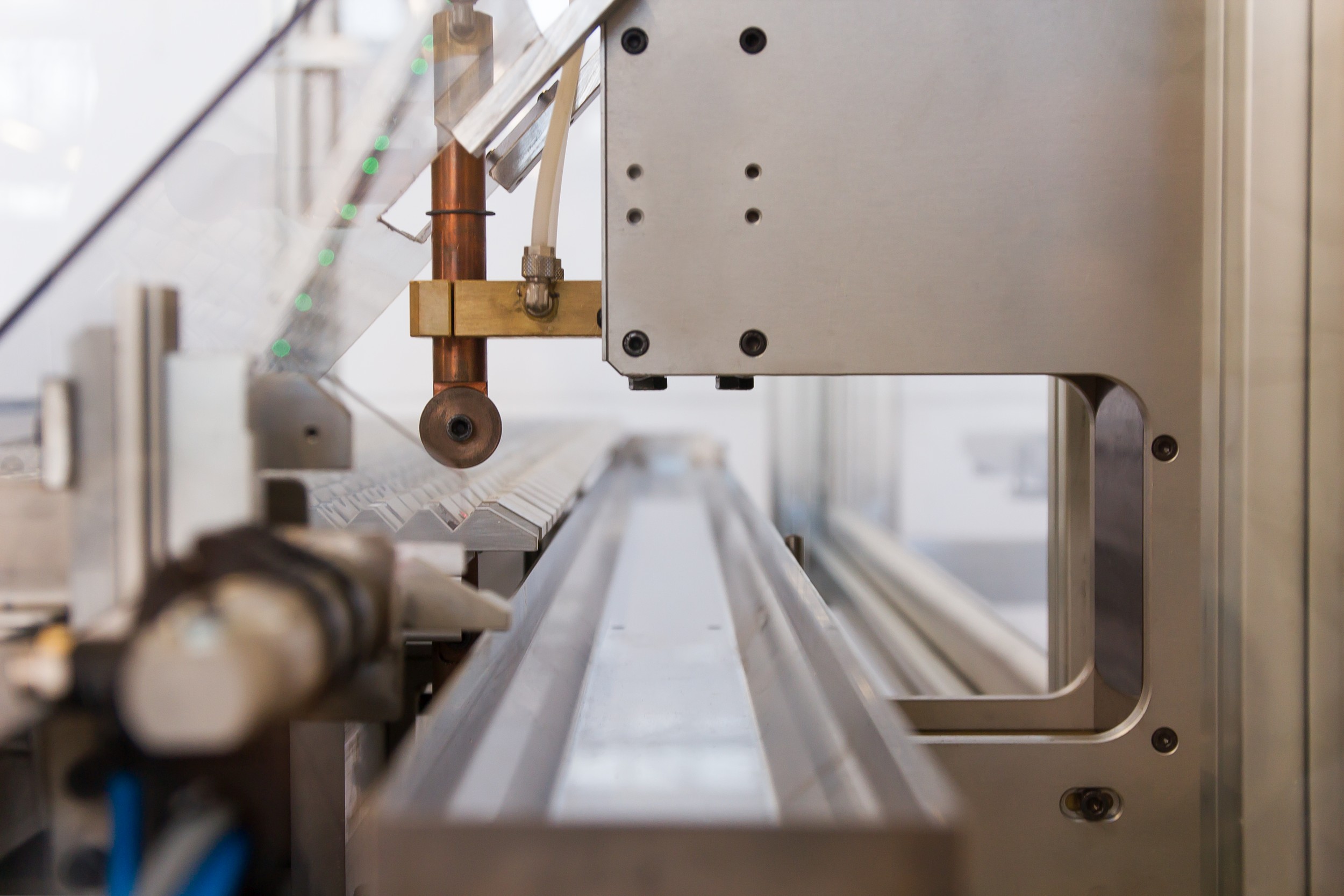

Saldatura precisa

sempre in un punto ben definito.

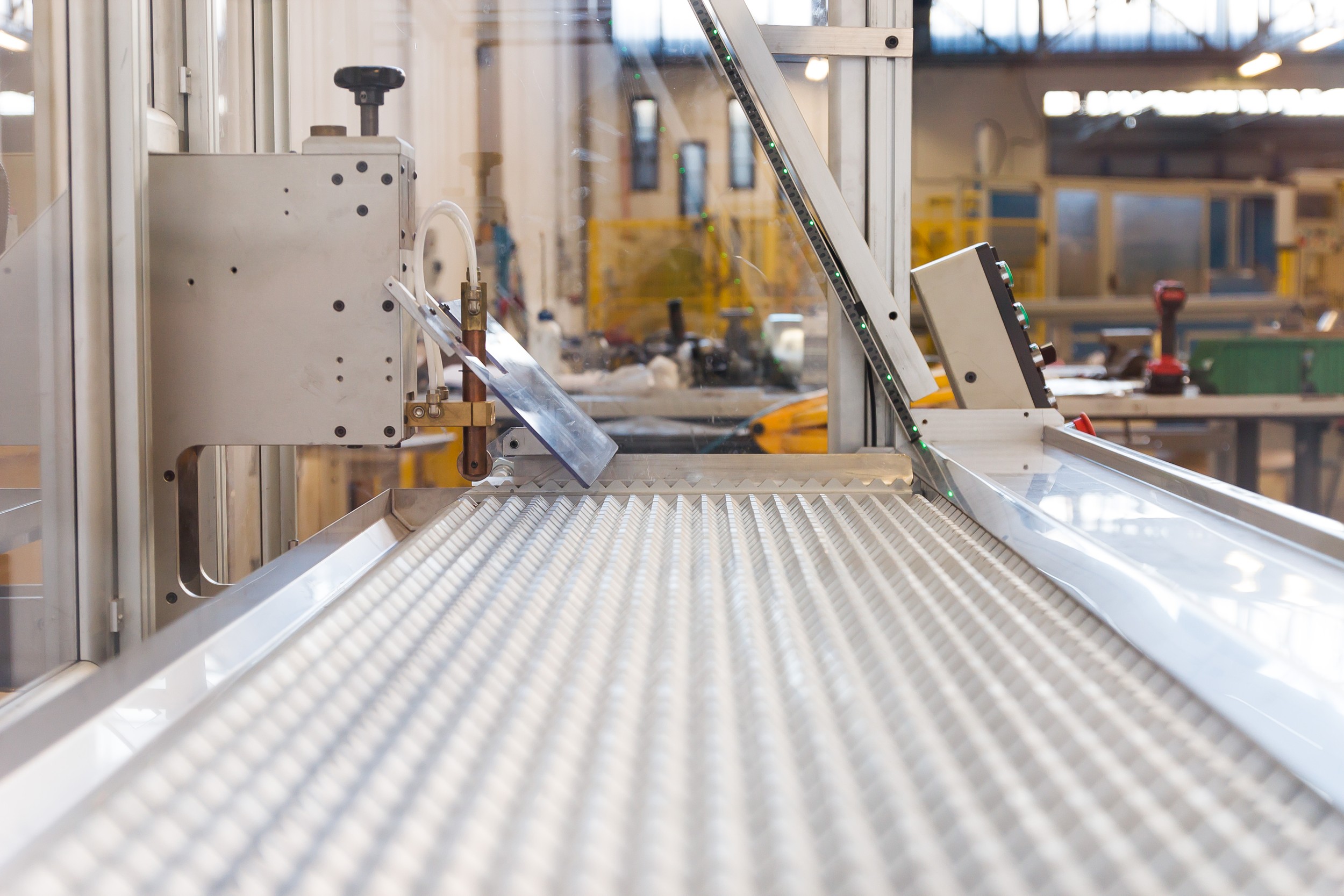

Maggiore sicurezza

nell’area di lavoro dell’operatore.

Dettagli

Scopri tutti i dettagli della macchina

SISTEMA DI TRASPORTO PASSO-PASSO DELL’ASSIEME SPIRALE-PERNO TERMINALE
dalla posizione di carico alla stazione di saldatura e allo scarico a fine ciclo su apposito contenitore in acciaio inox.

PIANO DI LAVORO IN ACCIAIO INOX
completo di dispositivo per l’introduzione e guida dell’assieme spirale – perno terminale sul sistema sottostante di trasporto passo – passo.

DISPOSITIVO PNEUMATICO PER L’ALLINEAMENTO DEI PERNI TERMINALI-SPIRALI
sotto l’elettrodo di saldatura per garantire la ripetibilità della saldatura sempre nel punto desiderato della spirale.

SALDATRCE A PUNTI DA 15 KVA
completa di controllo di processo.

Dati tecnici

Tempo ciclo
3-4 sec.
Lunghezza perno terminale
45-200 mm
Diametro perno terminale
2,5-4 mm
Lunghezza spirale
50-1.200 mm
Diametro esterno spirale
1,8-4 mm
Tensione elettrica d’alimentazione V
da definire
Potenza installata
15 KVA
Alimentazione pneumatica
6 Ate
Acqua a perdere
2 l/min
Saldatrice
da definire
Dimensioni
(a x b x h) 2325x1245x1770 mm
Peso
400 kg
Tempo attrezzaggio macchina
2-3 min.
