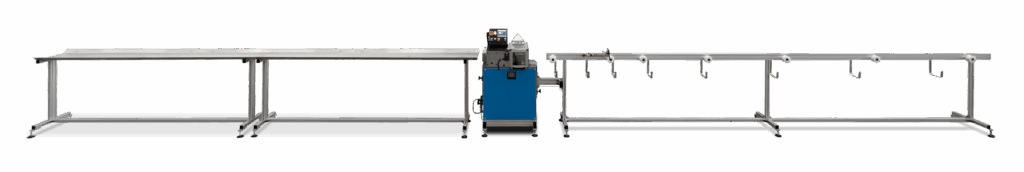

La macchina per il taglio di tubo in barre con alimentazione manuale realizzata da CSM MACHINERY è utilizzata per tagliare il tubo alla misura desiderata partendo da barre di acciaio inox, ed è la più indicata per lotti di produzione medio-piccoli.

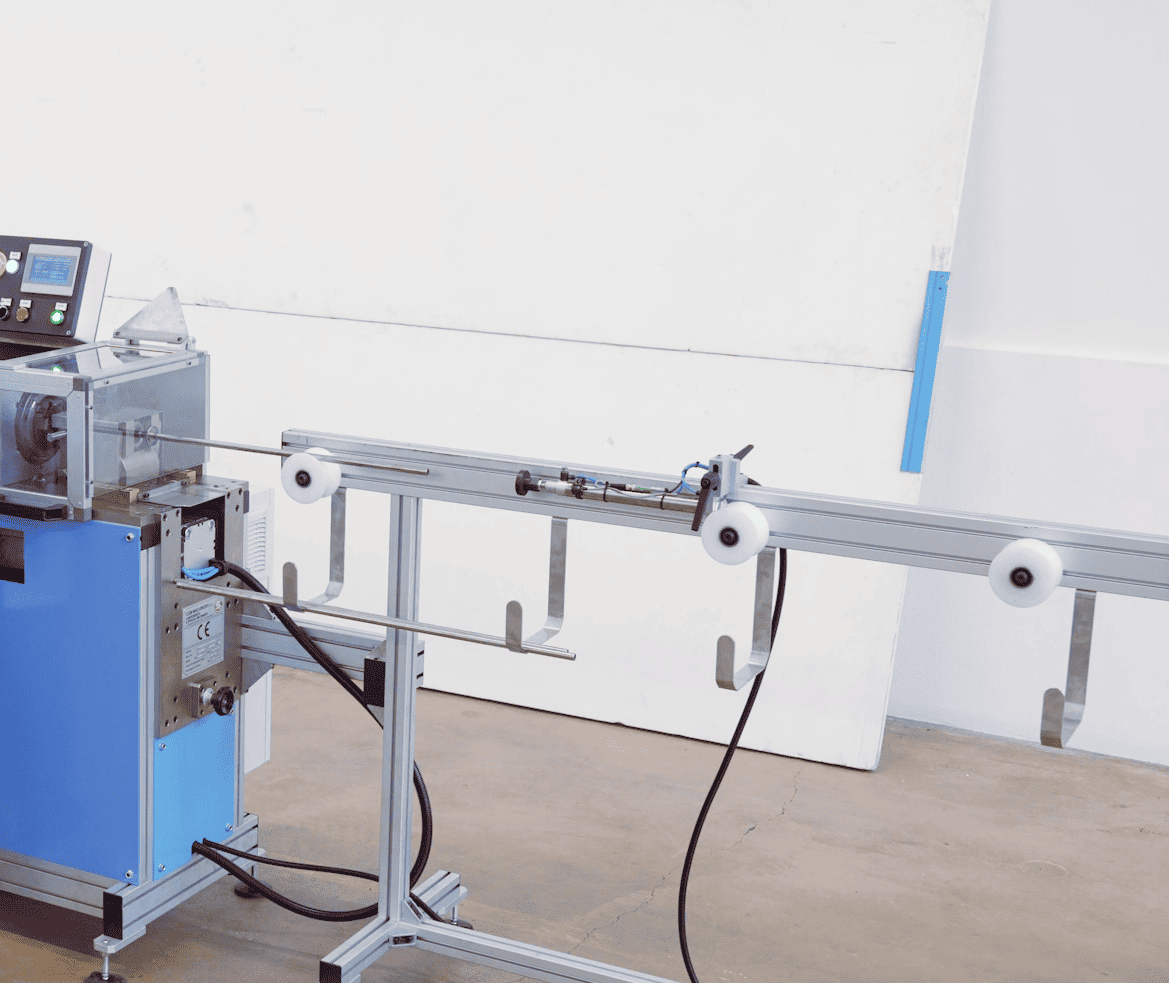

Con questa versione della macchina, il carico della barra, il suo avanzamento e lo scarico del pezzo tagliato sono effettuati manualmente, direttamente dall’operatore.
Scopri tutti i dettagli della macchina

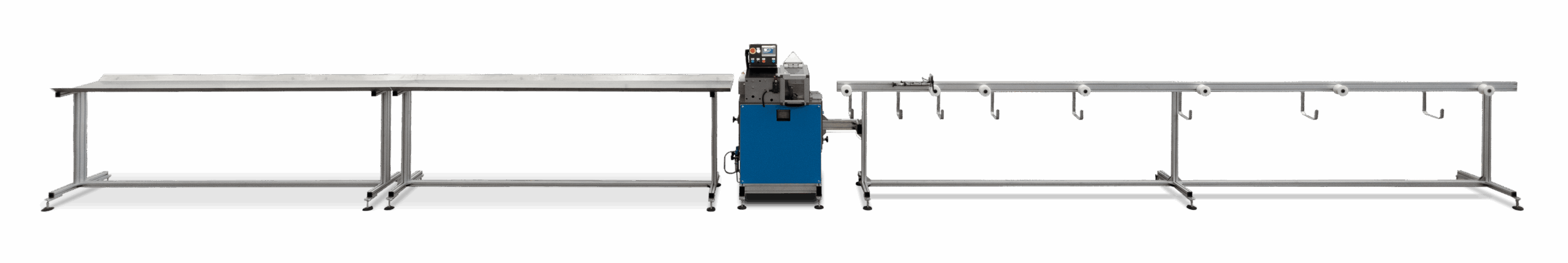

SUPPORTO IN PROFILATO ELETTROSALDATO sul quale vengono posizionate manualmente le barre di tubo da tagliare, di lunghezze fino a 6.000 mm.

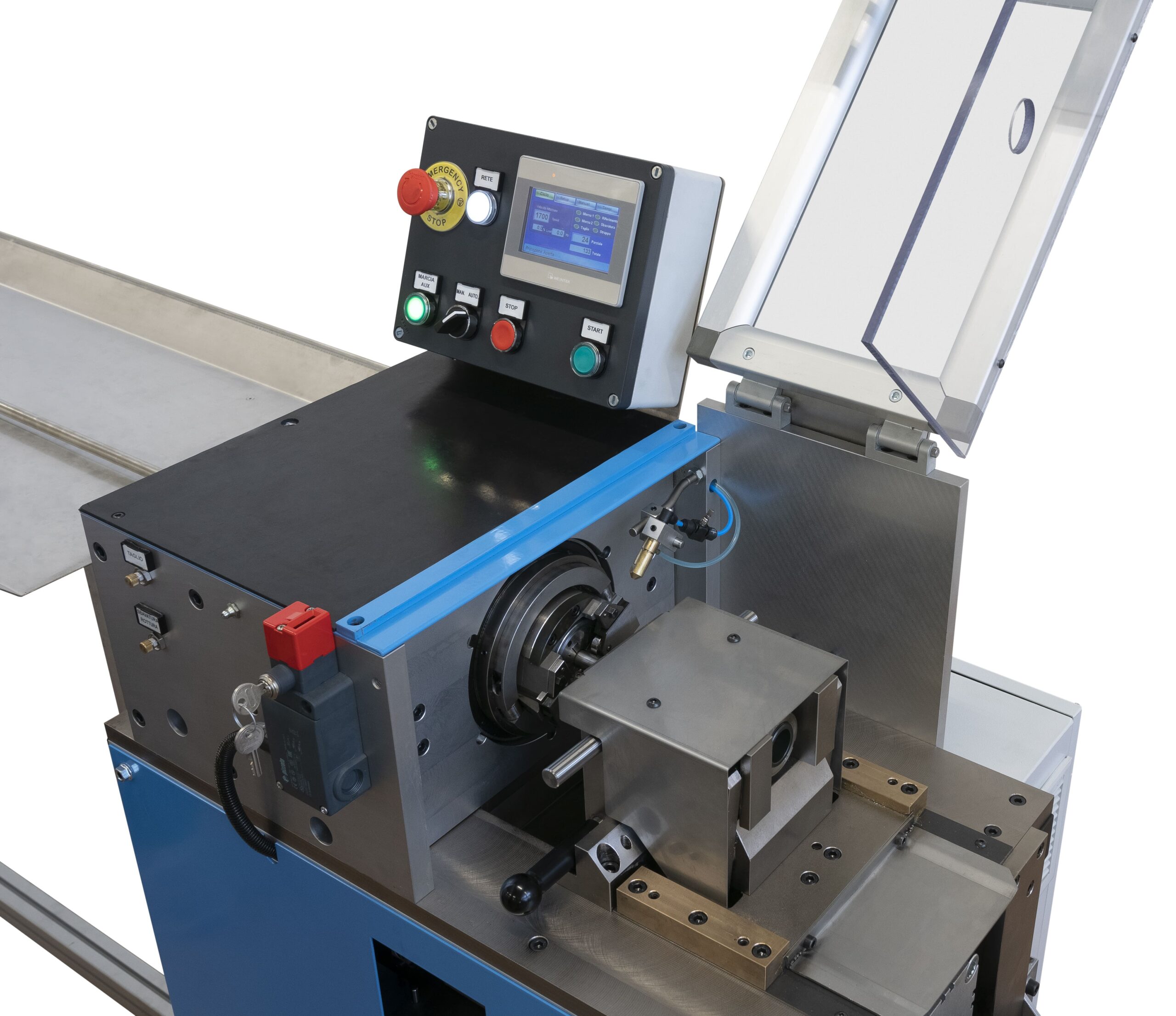

DISPOSITIVO MOTORIZZATO Dispositivo rotante per il taglio del tubo completo per un diametro.
COMANDO ELETTRICO A PULSANTE per il funzionamento del dispositivo.
RIFERIMENTO METRICO con riscontro meccanico mobile per impostare la lunghezza di taglio.
Scopri tutte le configurazioni della macchina

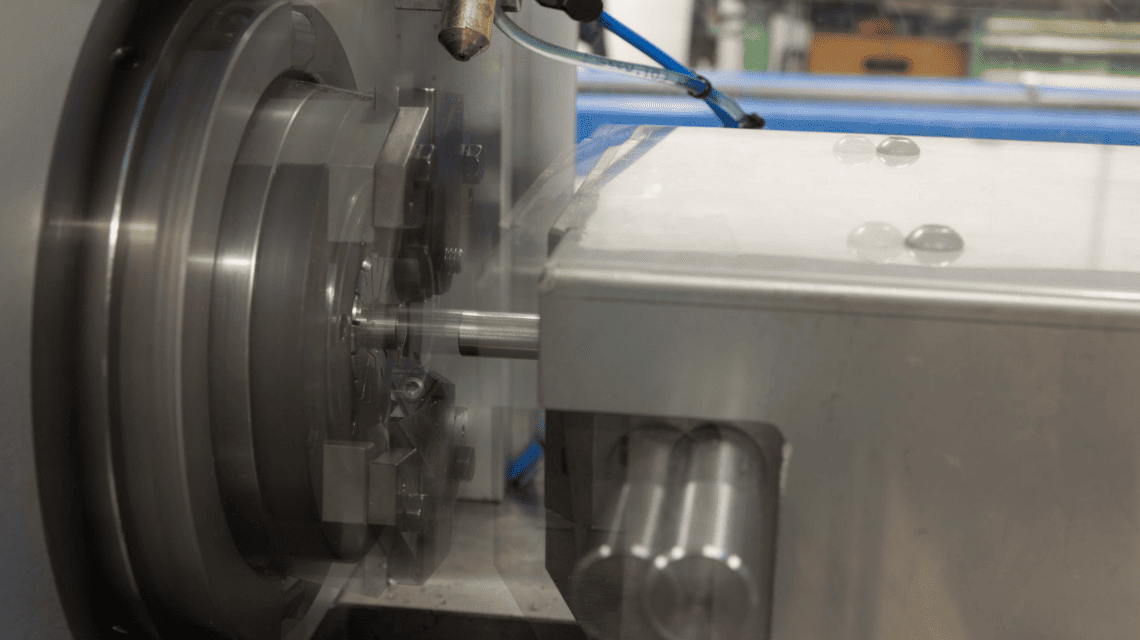

Il taglio a incisione e strappo è in grado di realizzare tubi senza alcun tipo di deformazione, permettendo un flusso continuo di produzione, in modo tale che il tubo possa essere usato immediatamente per lo step successivo, senza necessità di ulteriori pulizie. Ciò è possibile grazie all’azione combinata di un dente incisore a tre taglienti, che asporta progressivamente materiale lungo una sezione circolare della parete cilindrica, assottigliandola, e di un morsetto che stacca il segmento di tubo.

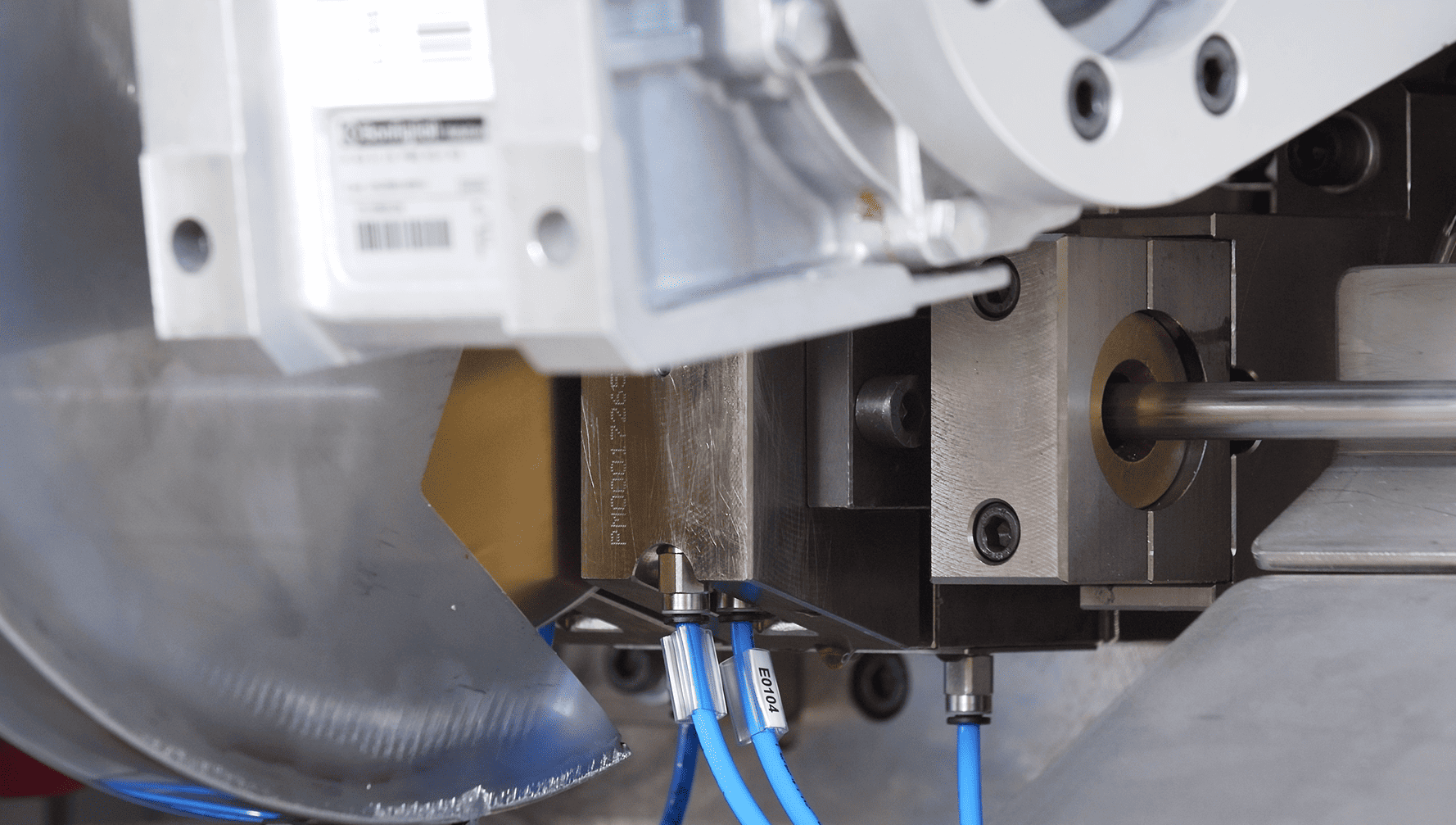

Il sistema di taglio a sega prevede la presenza di una lama circolare, realizzata con materiali ad alta resistenza, che ruotando ad alta velocità, esegue tagli rapidi e puliti. La tecnologia permette dunque di gestire diversi tipi di spessore del tubo, nonché di diversi materiali, con la precisione dei tagli a novanta frasi. Inoltre, grazie alla robustezza dei materiali e alla tecnica di utilizzo, si riscontra una maggiore durata nel tempo dell’utensile di taglio, garantendo persistenza ed affidabilità.

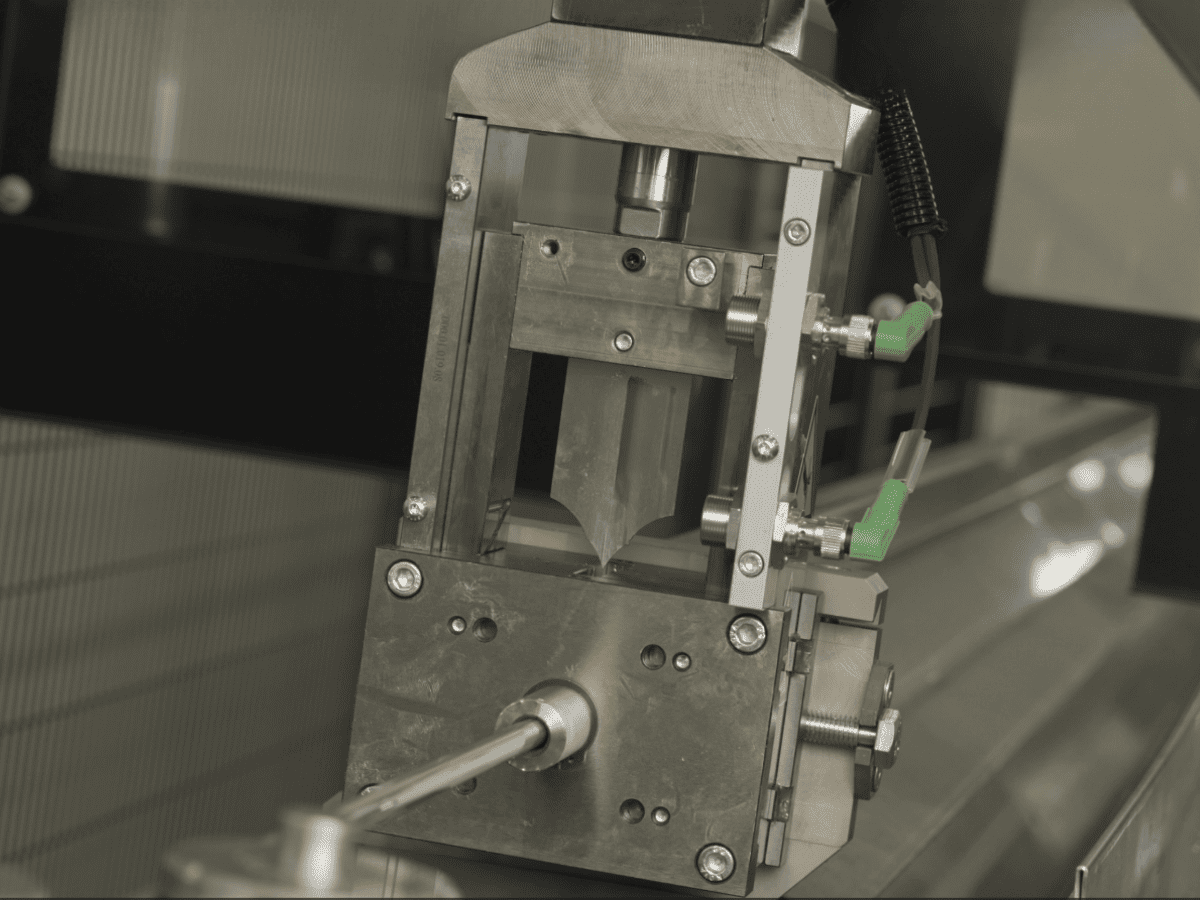

Le linee di taglio a ghigliottina sono progettate per produrre tubi su misura, con il diametro interno calibrato alle due estremità e lunghezze personalizzate. Questo tipo di sistema viene scelto principalmente per le produzioni di medio-grandi dimensioni, garantendo un cambio rapido del diametro di taglio. L’operazione di punzonatura successiva, utilizzata per eliminare l’alterazione “a cuore” provocata dal taglio, può essere effettuata manualmente tramite pistola di punzonatura, oppure in maniera automatizzata con il transfer di punzonatura a valle del taglio tubo.
Il taglio a incisione e strappo è in grado di realizzare tubi senza alcun tipo di deformazione, permettendo un flusso continuo di produzione, in modo tale che il tubo possa essere usato immediatamente per lo step successivo, senza necessità di ulteriori pulizie. Ciò è possibile grazie all’azione combinata di un dente incisore a tre taglienti, che asporta progressivamente materiale lungo una sezione circolare della parete cilindrica, assottigliandola, e di un morsetto che stacca il segmento di tubo.
Spesso si incontra la necessità di tagliare tubi con diversi diametri. Con la linea di taglio tubo da barre – versione manuale di CSM MACHINERY, puoi cambiare il settaggio della macchina in soli 5 minuti.
Scopri come!

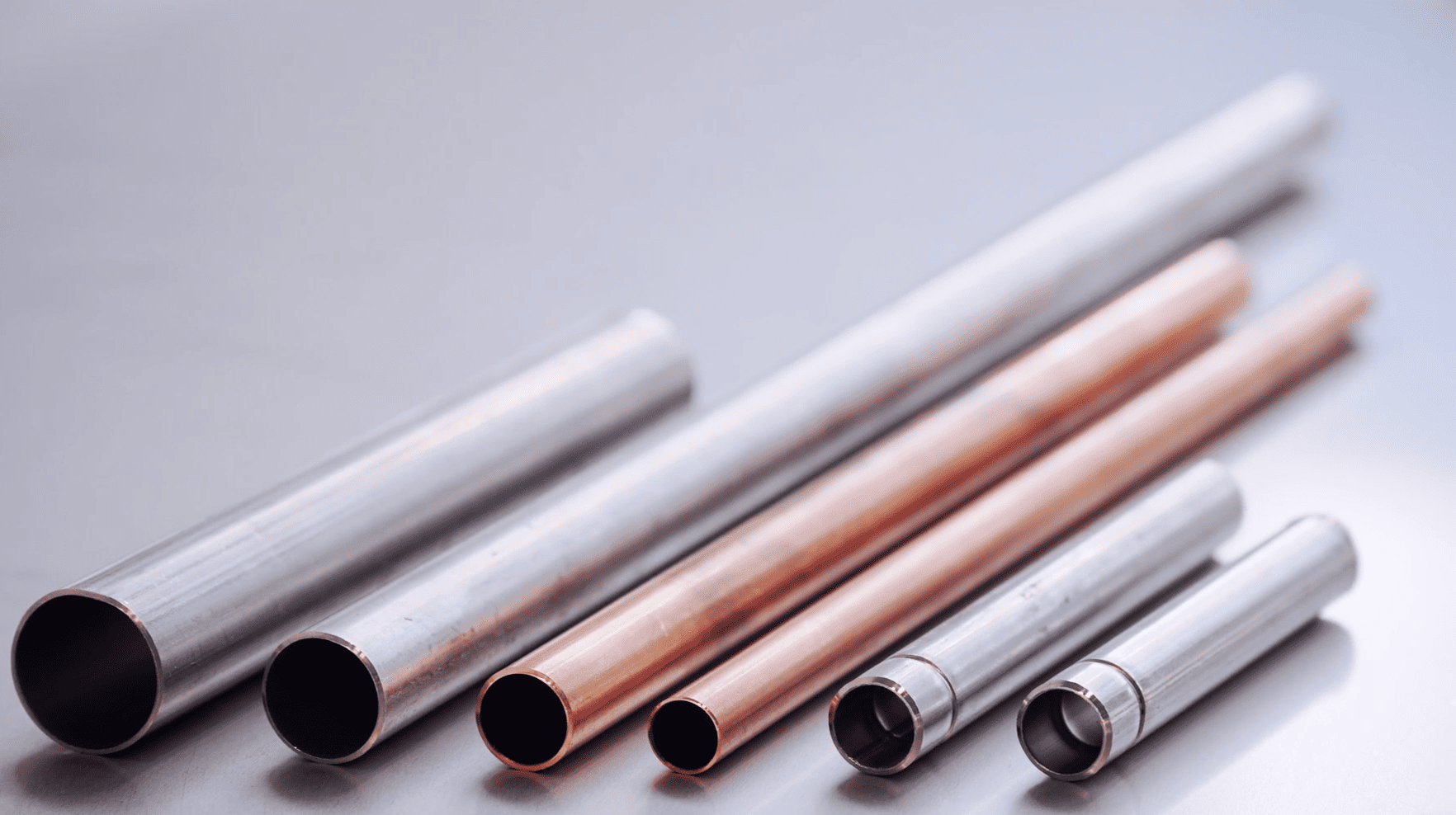

Tubi da tagliare | Acciaio, acciaio inox, rame, alluminio |
Spessore del tubo da tagliare | 0,3 - 1,00 mm |
Diametro esterno tubo | 6 - 22 mm (da definire) |
Lung. min. tagliabile | 100 mm |
Alimentazione pneumatica | 6 Ate |
Potenza elettrica installata | 1,2 KW |
Tensione di alimentazione | Da definire (V) |
Tempo per cambio di lunghezza taglio | 2 min. |
Tempo per cambio diametro del tubo | 5 min. |
Tempo di taglio (operazione di incisione e strappo) | 2,5÷ 3,5 sec. |
