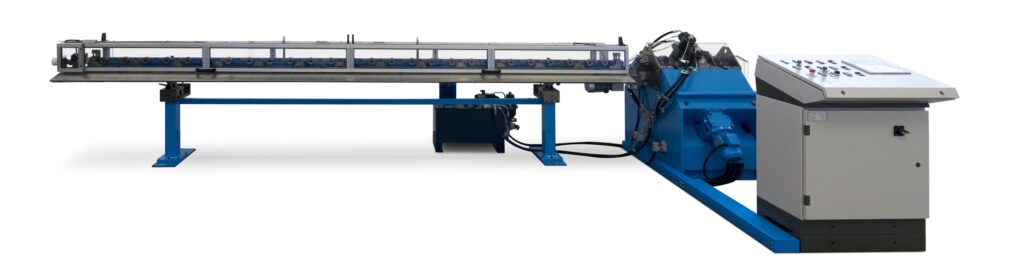

Per ovviare il problema della differenza di lunghezza delle resistenze elettriche, CSM MACHINERY ha sviluppato Equilong, una soluzione innovativa integrabile direttamente nella linea di produzione, a valle del laminatoio di riduzione. La macchina è progettata per misurare con precisione la lunghezza di ogni resistenza elettrica in uscita dal laminatoio e per correggere eventuali differenze rispetto a un valore di riferimento preimpostato.
Equilong interviene allungando la resistenza attraverso una seconda riduzione controllata del diametro. Questo processo può essere applicato sull’intera lunghezza della resistenza, oppure, in modo selettivo, escludendo tratti iniziali e finali programmabili, per una maggiore flessibilità e personalizzazione del processo produttivo.
con laminatoio di riduzione.
sulla lunghezza della resistenza.
per ottenere una precisione maggiore della lunghezza desiderata.
Scopri tutti i dettagli della macchina

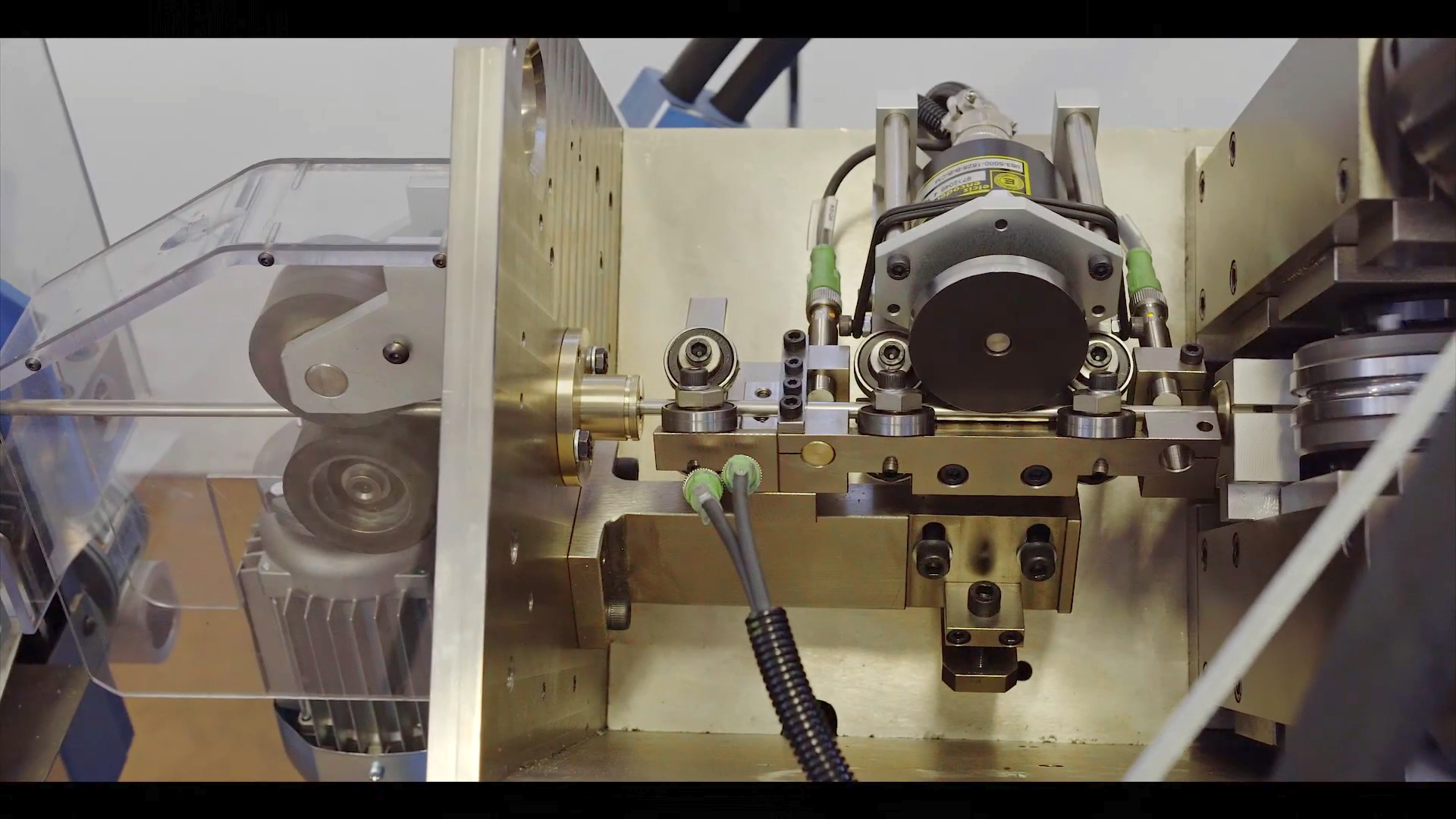

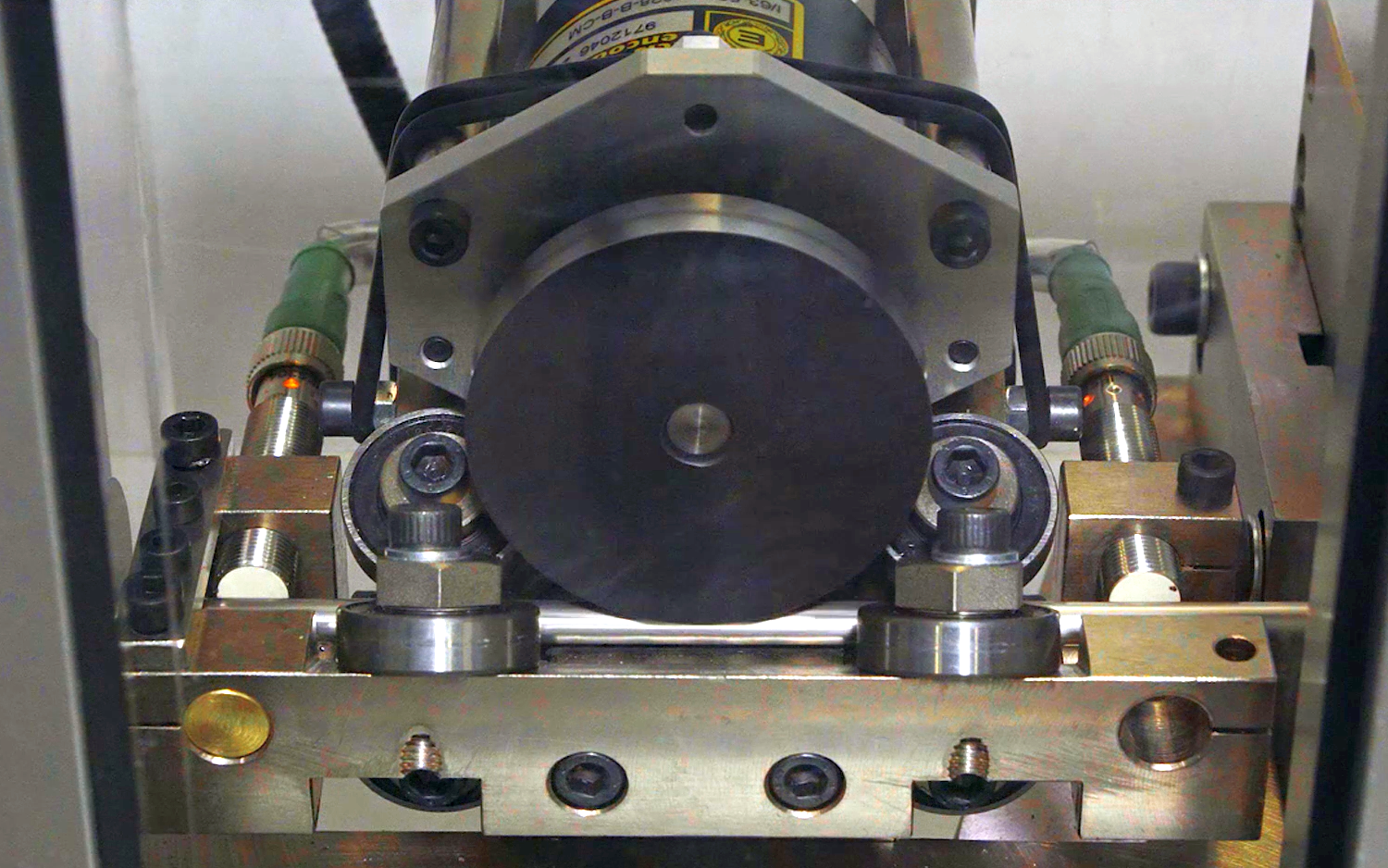

1° DISPOSITIVO PER LA MISURAZIONE ELETTRONICA TRAMITE ENCODER
della lunghezza del tubo della resistenza all’uscita del laminatoio di riduzione, calcolo automatico e memorizzazione della differenza di lunghezza rispetto al valore programmato (lunghezza finale desiderata).

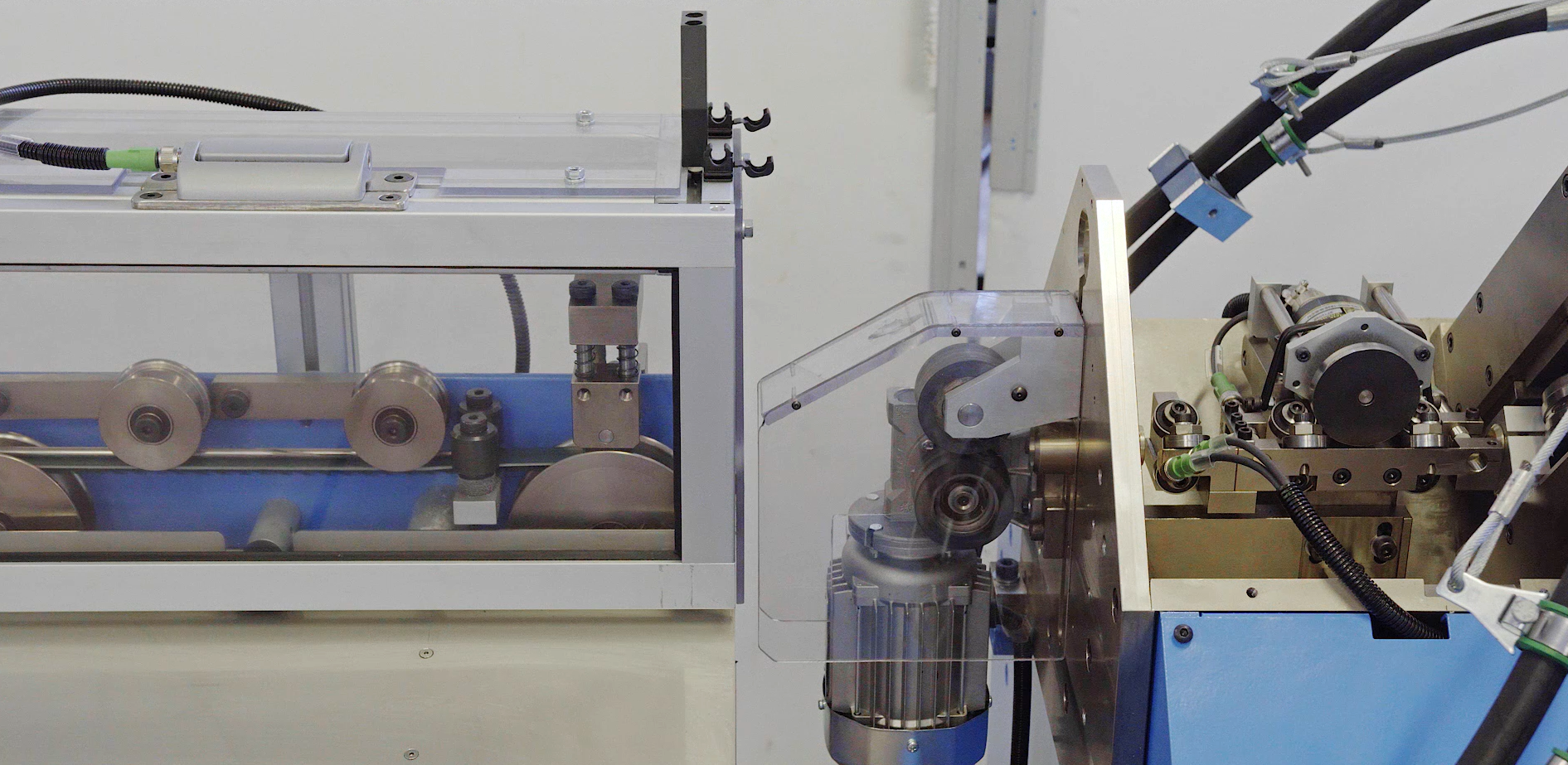

GRUPPO DI SECONDA RIDUZIONE DI DIAMETRO
costituito da due coppie di rulli motorizzati I rulli superiori si abbassano, con movimento idraulico, per eseguire la seconda riduzione del diametro della resistenza di 0,1 mm, per una lunghezza tale da realizzare un allungamento pari alla differenza tra la lunghezza reale della resistenza, misurata dal primo encoder, all’uscita del laminatoio di riduzione e la lunghezza finale programmata.
DISPOSITIVO DI TRASPORTO
della resistenza dall’uscita della 1a stazione di misurazione alla macchina.
NOTA
La presenza dei tappi in plastica alle due estremità della resistenza è ininfluente per il corretto rilevamento della lunghezza del tubo a condizione che il loro diametro, dopo la riduzione del diametro della resistenza realizzata nel laminatoio di riduzione, sia di max. 0,3 – 0,4 mm superiore al diametro della resistenza. Diametri maggiori possono influire sulla tolleranza finale ottenibile della resistenza.

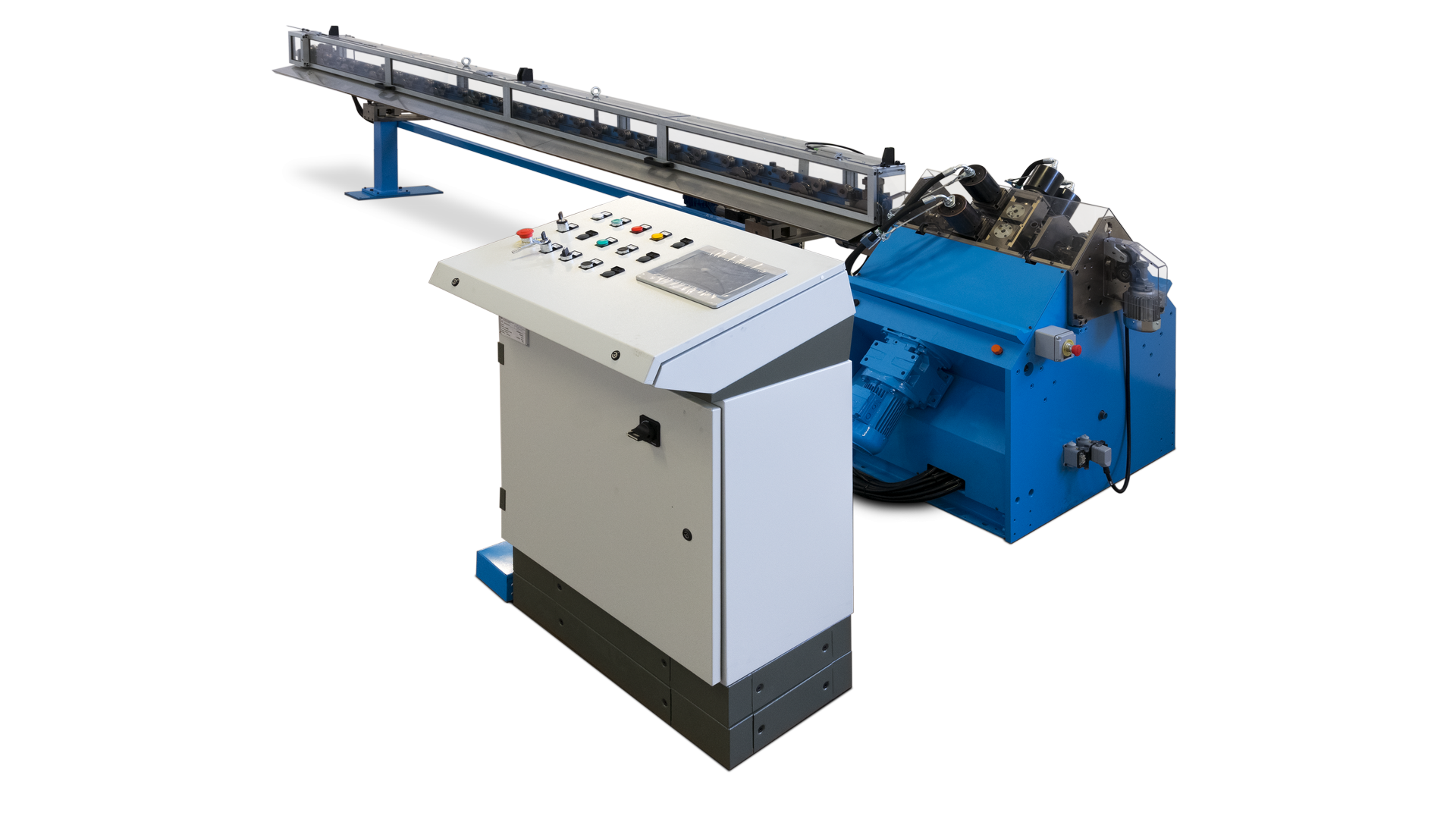

QUADRO GENERALE ELETTRONICO CON PC
completo di tastiera.
2° DISPOSITIVO PER LA MISURAZIONE ELETTRONICA TRAMITE ENCODER
della lunghezza della resistenza all’entrata della resistenza nella macchina per la seconda riduzione del diametro.
3° DISPOSITIVO PER LA MISURAZIONE ELETTRONICA TRAMITE ENCODER
della lunghezza della resistenza all’entrata della resistenza nella macchina per la seconda riduzione del diametro.
GRUPPO DI RADDRIZZATURA A RULLI NON MOTORIZZATI
GRUPPO DI ESTRAZIONE
della resistenza dalla macchina a fine ciclo.
Lunghezza minima delle resistenze | mm da definire |
Lunghezza massima | mm da definire |
Diametro resistenza (un diametro da definire) | 6-12 mm |
Velocità avanzamento | 20 m/min. |
Riduzione del diametro | 0,1 mm |
Tensione di alimentazione | V da definire |
Pressione oleodinamica | 150 Ate |
Tolleranza finale della resistenza | ±1-1,5 mm |
