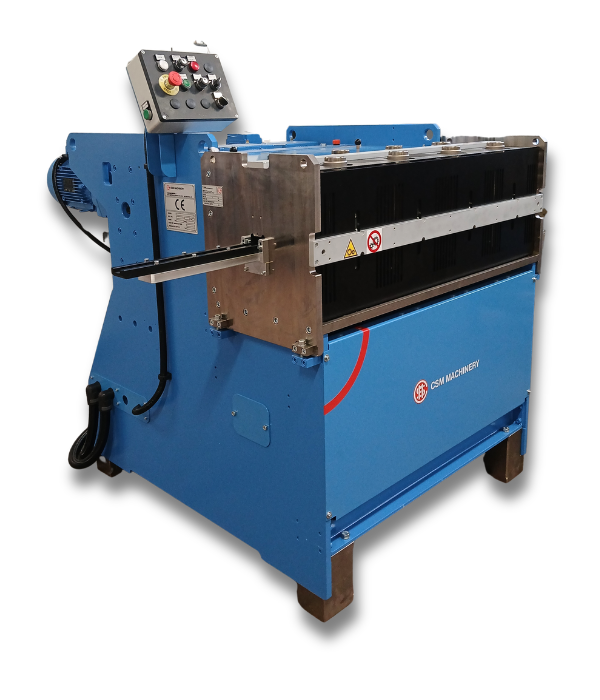

Progettato specificatamente per la lavorazione di resistenze elettriche piatte e ovali, il nostro laminatoio di riduzione diametro garantisce risultati di alta precisione anche su geometrie complesse. Grazie a una configurazione dei rulli verticale, anziché il tradizionale layout a X per tubi rotondi, e alle guide in entrata e in uscita dedicate, la macchina riduce il diametro della resistenza aumentando contestualmente la densità dell’ossido, per una qualità del prodotto finale superiore.
Il sistema di cambio rapido della testata consente di adattare il laminatoio a diverse sezioni trasversali in circa 45 minuti, con un netto risparmio di tempo operativo e una maggiore flessibilità produttiva.

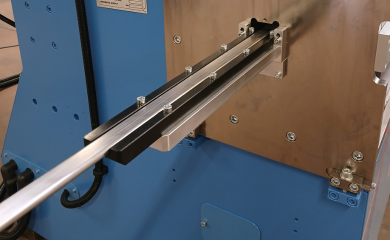

Grazie alla configurazione dei rulli in verticale, il laminatoio è progettato specificatamente per gestire resistenze elettriche piatte e ovali. La guida in uscita dedicata garantisce un accompagnamento preciso della resistenza durante tutta la fase di laminazione, assicurando risultati costanti anche su sezioni trasversali complesse.

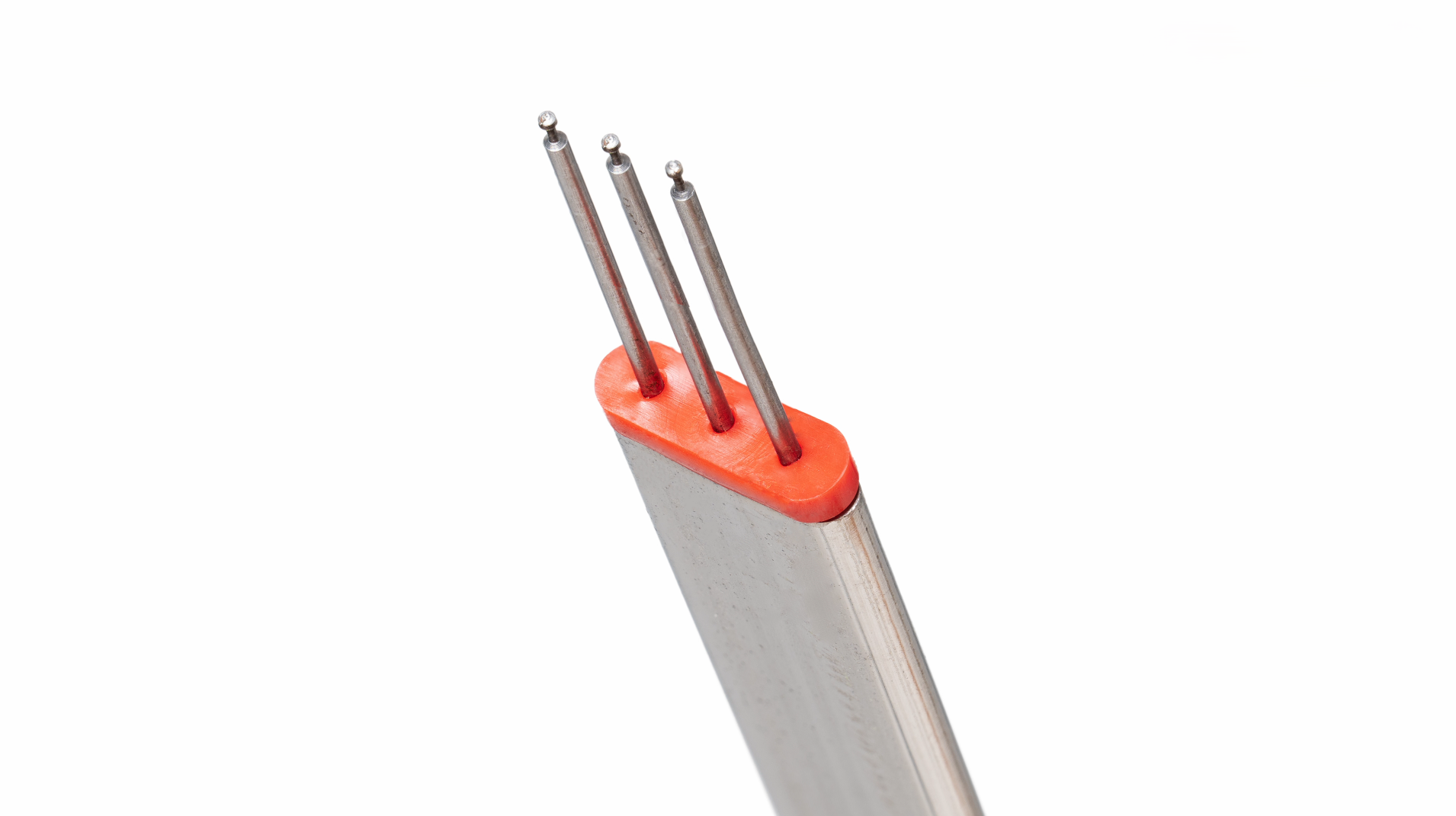

La riduzione controllata del diametro della resistenza elettrica durante la laminazione consente un aumento della densità dell’ossido di magnesio interno, un fattore chiave per le prestazioni e la durata del componente finito. Il risultato è una resistenza elettrica con caratteristiche tecniche superiori, pronta per le fasi successive del processo produttivo.

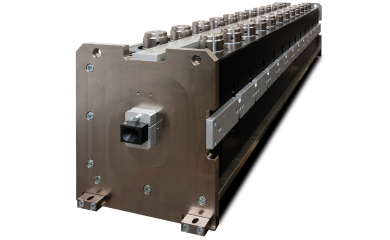

Per lavorare resistenze con diverse sezioni trasversali, la testata del laminatoio può essere sostituita con estrema semplicità. Grazie al design di cambio rapido, un operatore specializzato completa l’operazione in circa 45 minuti, riducendo drasticamente i fermi macchina e aumentando la versatilità della linea produttiva.

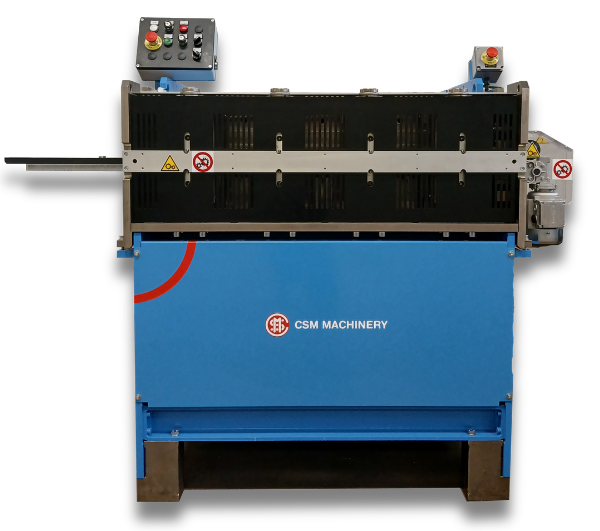

La resistenza elettrica entra nella macchina attraverso una guida dedicata che ne assicura il corretto posizionamento fin dalle prime fasi di lavorazione. Procede quindi attraverso quattro coppie di rulli, ciascuna con un profilo di laminazione specifico: questa progressione graduale permette di ridurre il diametro in modo controllato, senza sollecitazioni eccessive sul pezzo, ottenendo una densità dell’ossido di magnesio interno più elevata e quindi un prodotto finale più performante e duraturo.
La configurazione verticale dei rulli, pensata appositamente per sezioni piatte e ovali, mantiene la resistenza costantemente guidata e allineata durante tutto il passaggio, garantendo risultati uniformi anche su geometrie non standard.
All’uscita dei rulli, un gruppo di raddrizzatura a 4 rulli registrabili ripristina la perfetta linearità della resistenza, che può perdersi durante la laminazione. Un gruppo di estrazione ne accompagna poi la fuoriuscita completa dalla testata, evitando interferenze con il pezzo successivo e assicurando continuità al ciclo produttivo.
Scopri i dettagli tecnici della macchina
Dimensioni | 3045x1510x2115mm |
Peso | 1870 kg |
Alimentazione pneumatica | / bar |
Potenza installata | 22 KVA |
Sezione resistenza in entrata | 24,10x8,25mm |
Sezione resistenza in uscita | 25,20x6,10mm |
Tolleranza sul diametro esterno dopo aver eseguito la laminazione | +0/-1mm |
Velocità di laminazione | Regolabile per ogni motore |
Altezza asse di laminazione | 914 mm |
Materiale rulli | Acciaio |
