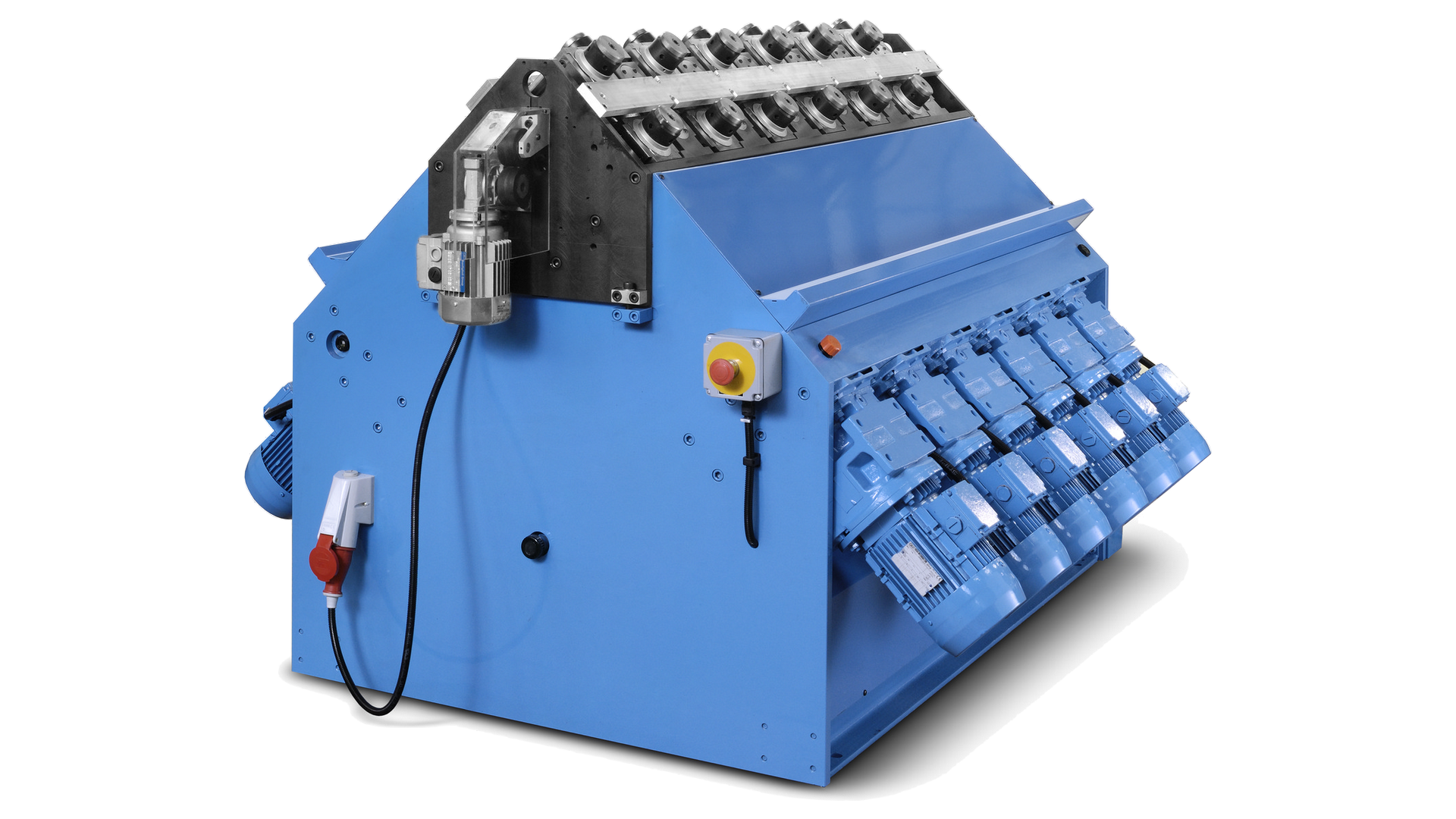

Laminatoio di riduzione

Il laminatoio di riduzione è progettato per consentire di ridurre il diametro delle resistenze elettriche tubolari, per permettere una maggiore compressione dell’ossido di magnesio all’interno del tubo e un allungamento. Le macchine sono dotate di teste intercambiabili con rulli premontati e impostati per una determinata riduzione, consentendo un cambio formato molto rapido.

Il laminatoio di riduzione di CSM MACHINERY può essere dotato di alimentazione automatica, un dispositivo di marcatura e un sistema di scarico.

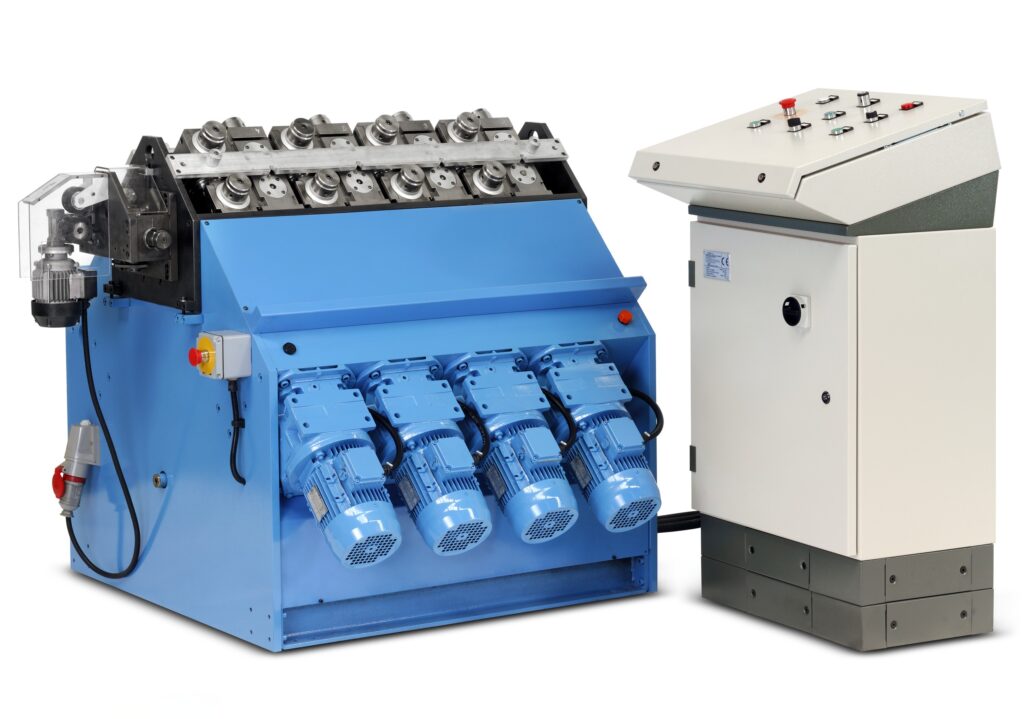

Laminatoio con alimentatore automatico e dispositivo di marcatura

Vantaggi

I vantaggi concreti che fanno la differenza

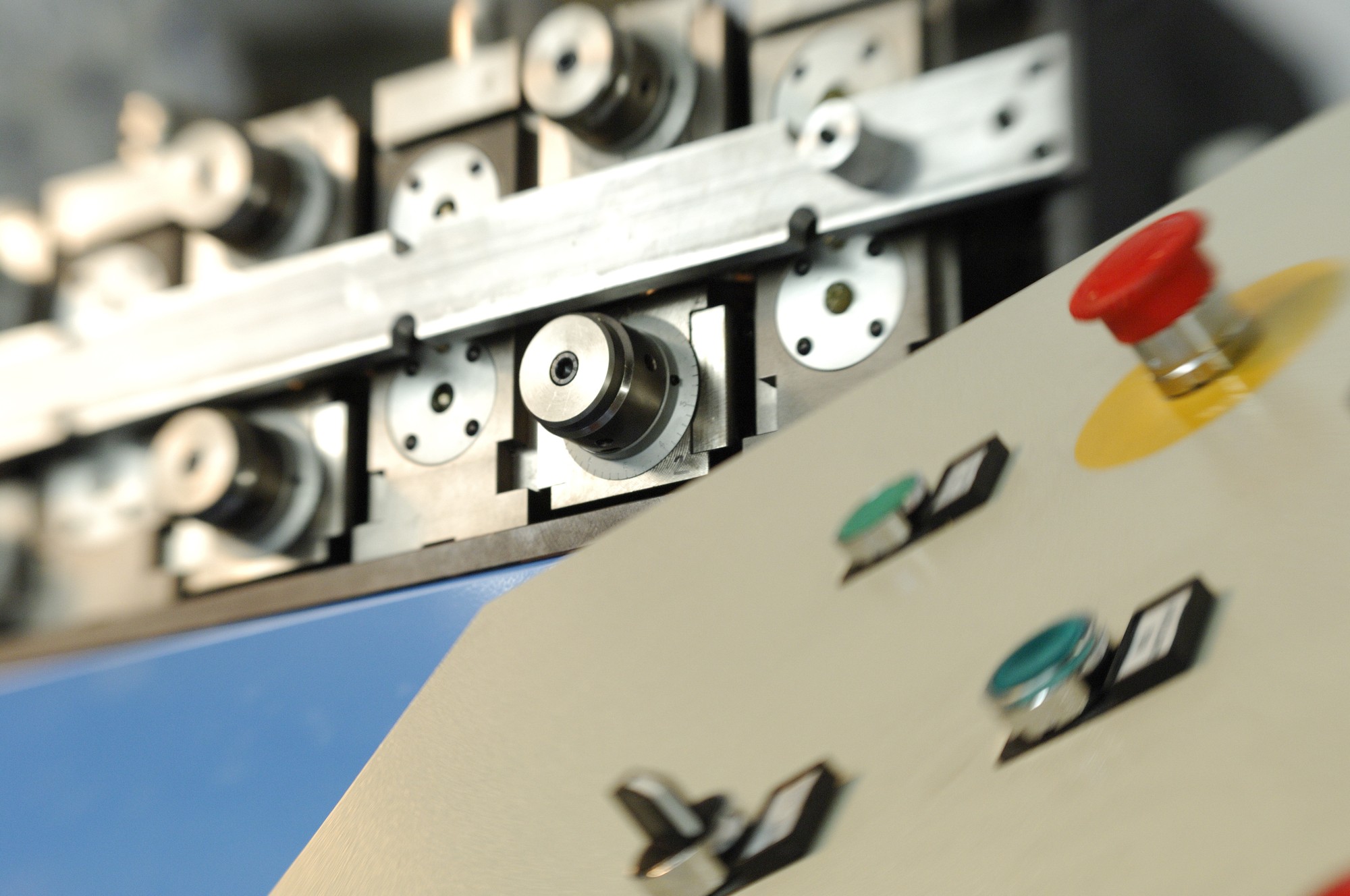

Testata intercambiabile per rapido cambio diametro

Il cambio della testata impiega circa 30 minuti rispetto alle 6 ore del cambio set di rulli.

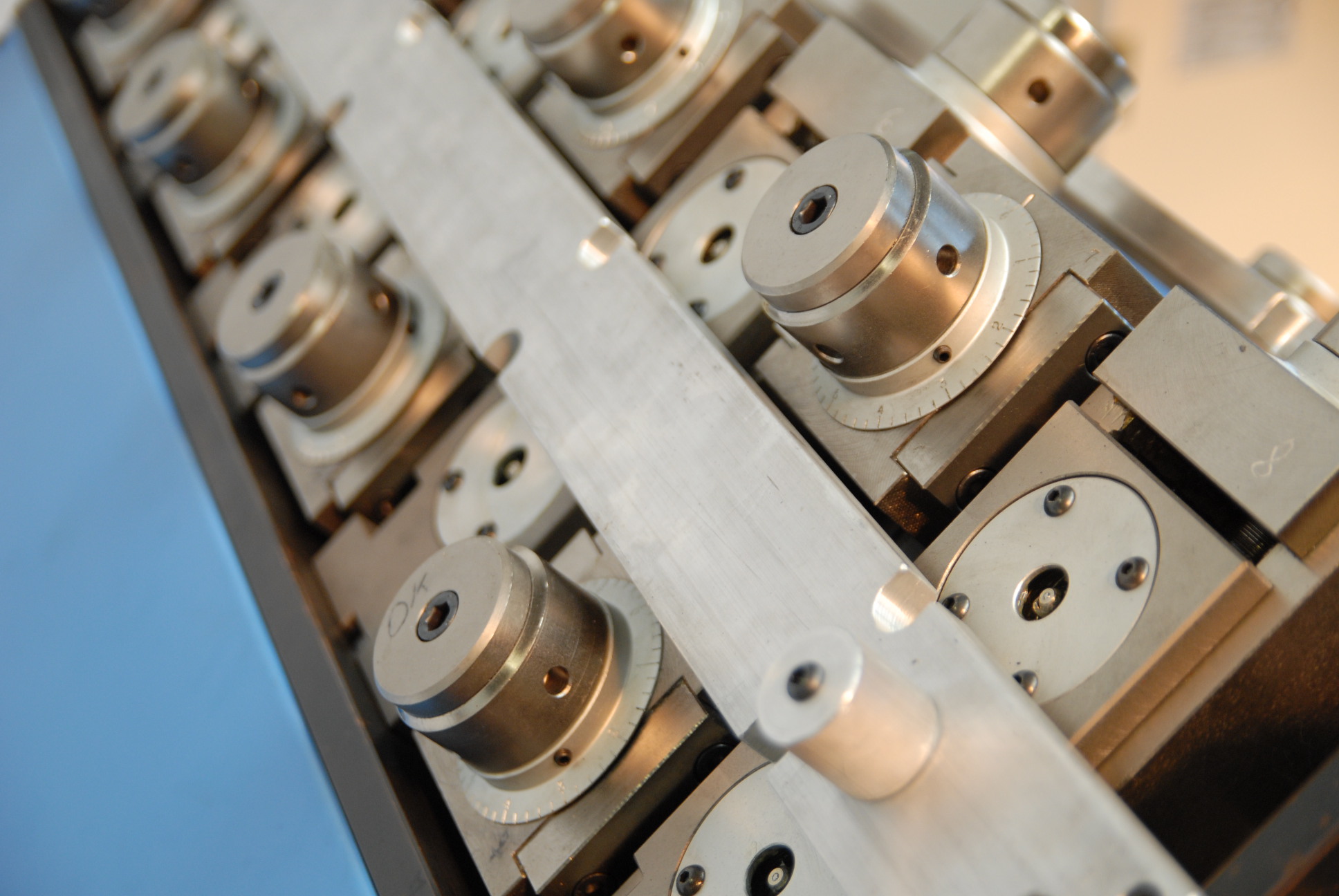

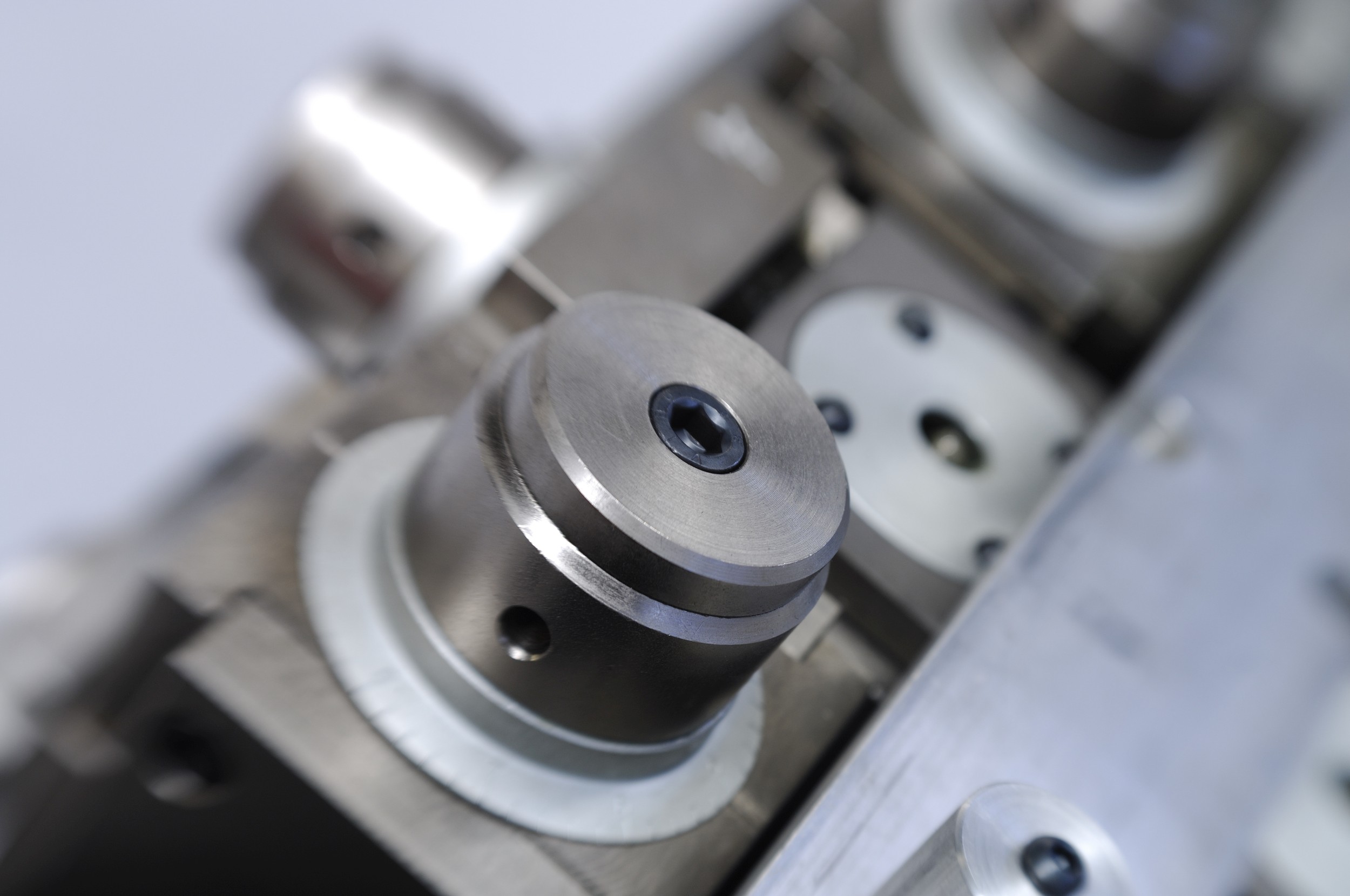

Rulli a lunga durata

I rulli sono realizzati in acciaio temprato o in acciaio con anelli in carburo sinterizzato, che durano fino a 4 volte in più.

Robusta struttura meccanica

che permette l’assenza di vibrazioni, una riduzione regolare e continua della resistenza elettrica e un sistema di bloccaggio dei rulli.

Funzionamento silenzioso

Il livello di rumorosità della macchina è molto ridotto.

Qualità di produzione

grazie a elementi più rettilinei e diametri precisi e uniformi.

Molti optional disponibili

che implementano possibili automazioni in linea oltre a sistemi automatici di carico e scarico.

Dettagli

Scopri tutti i dettagli della macchina

ALBERI DI TRASMISSIONE
che collegano testata e basamento.

BASAMENTO COMPLETO

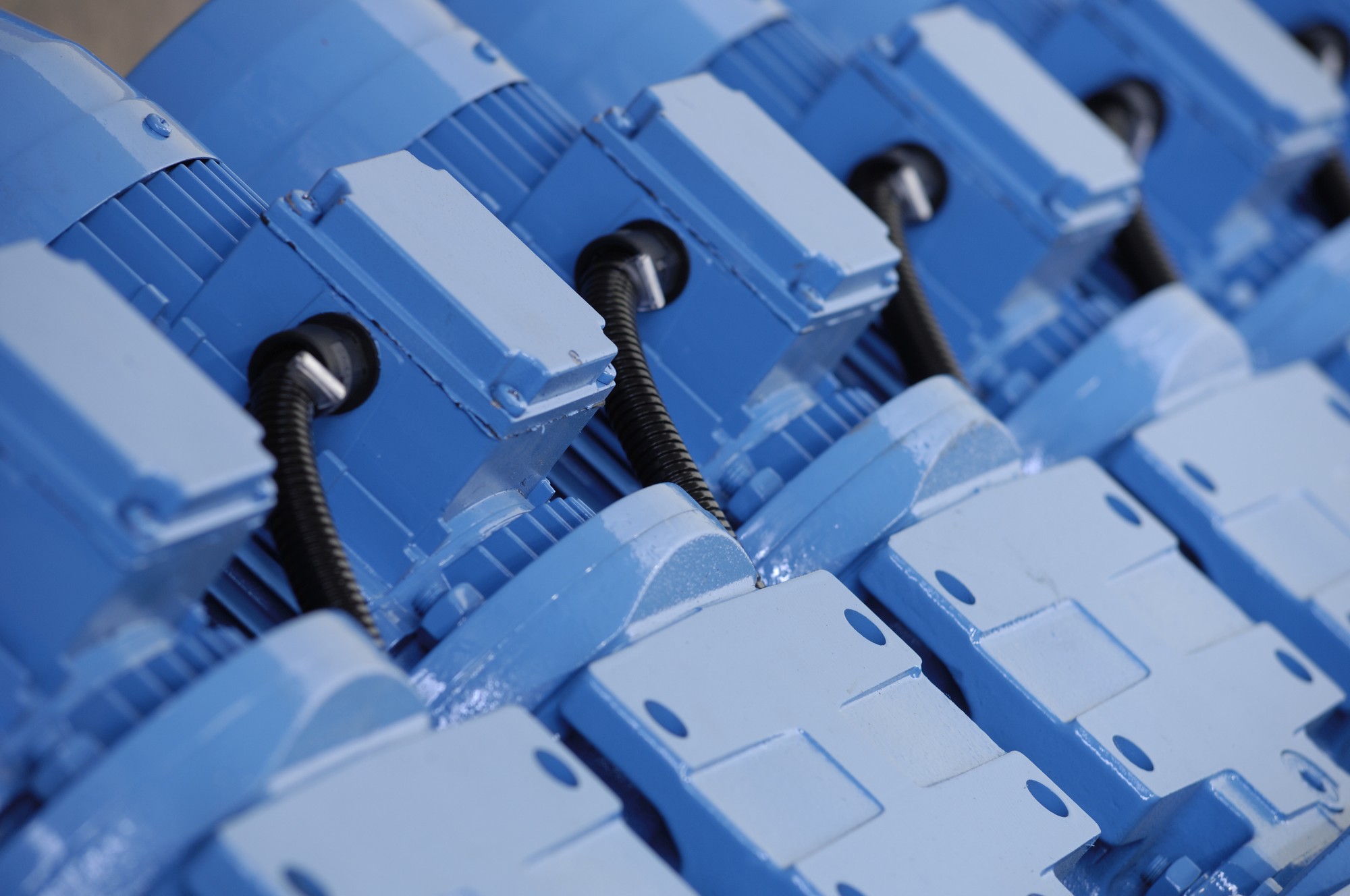

di motoriduttori e impianto elettrico a 8 o a 12 stazioni.

TESTATA COMPLETA DI GRUPPO ESTRAZIONE
con rulli in acciaio o carburo di tungsteno. Il cambio testata può essere effettuato in circa 30 minuti.

BOCCOLE GUIDA
interposte tra ciascuna coppia di rulli assicurando il passaggio delle resistenze durante il processo di laminazione da un rullo a quello successivo.

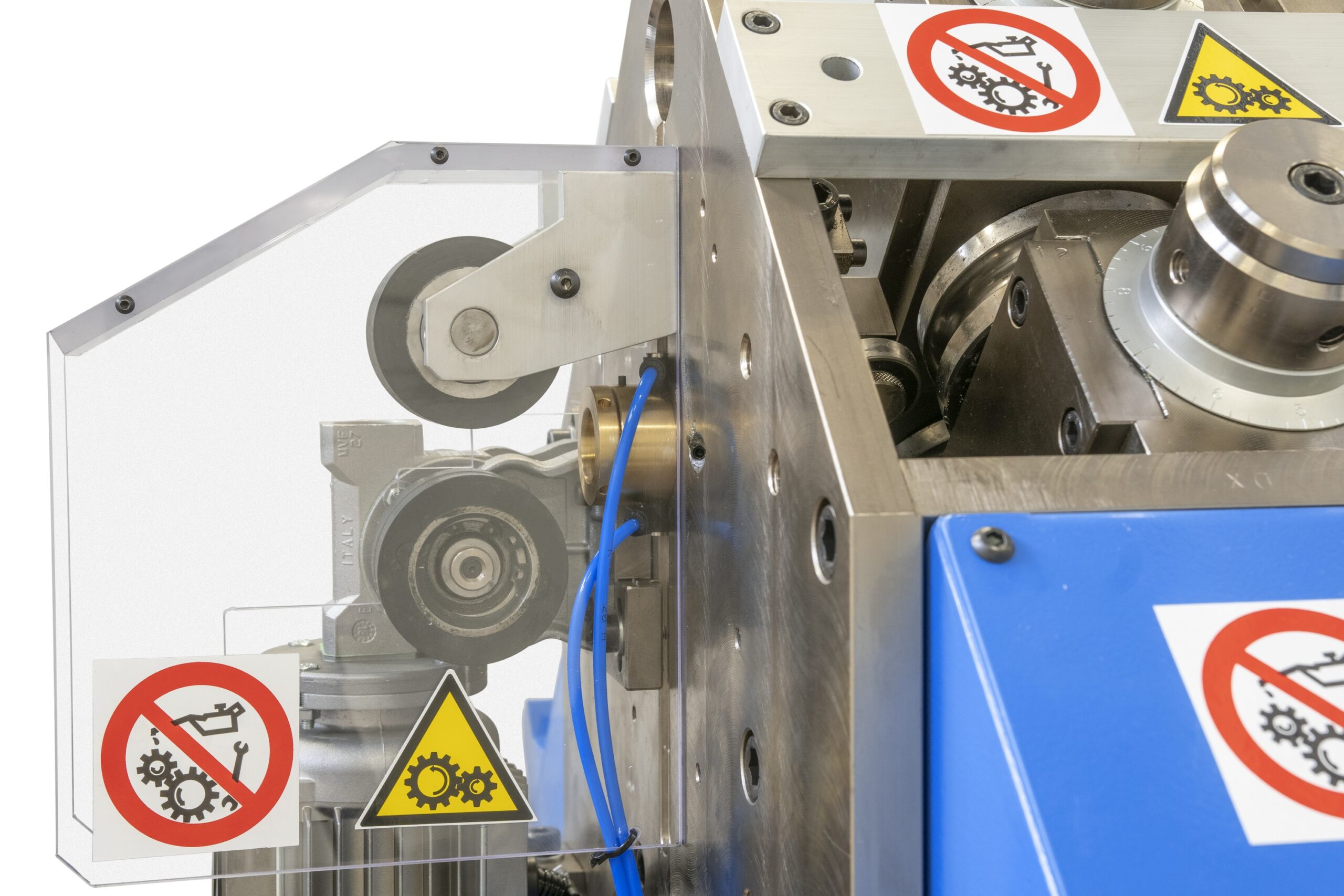

SISTEMA A RULLI DI GOMMA MOTORIZZATI
posti all’esterno del laminatoio per estrarre i tubi.

RADDRIZZATRICE SEMPLICE A RULLI (TESTA DI TURCO)
(altre raddrizzatrici disponibili su richiesta).

Optional

Scopri tutti gli optional della macchina

  • Parti di strappo e usura
  • Sistema di lubrificazione con unico ugello
  • Sistema di lubrificazione con ugelli multipli

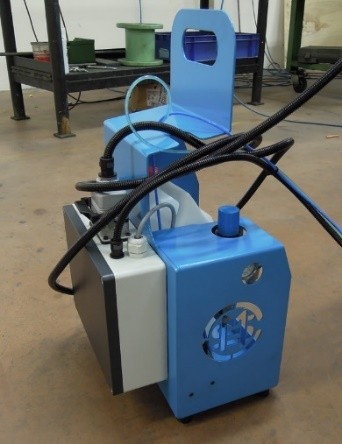

Set di parti a strappo e usura, composto da un set di boccole guida e due rulli in gomma (per estrarre i tubi dal laminatoio). Il lubrificante può essere utilizzato per aumentare la rettilineità dell’elemento.

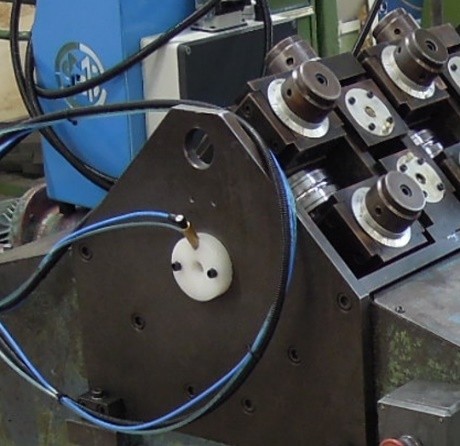

Sistema di lubrificazione per laminatoio con unico ugello nebulizzatore in ingresso.

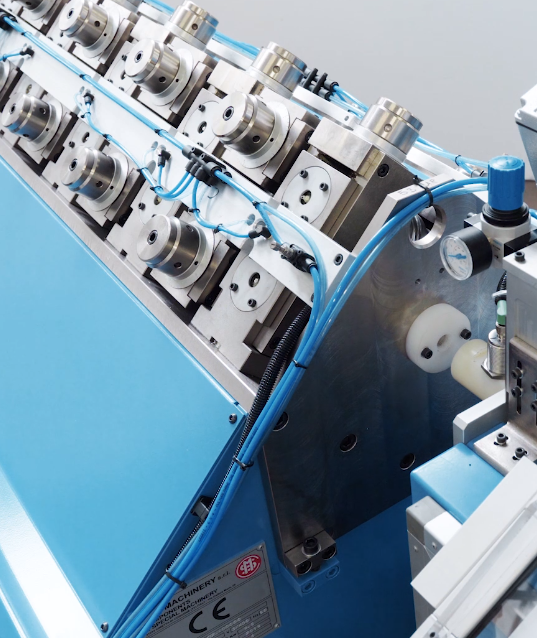

Sistema di lubrificazione per singola testa con ugelli nebulizzatori, con laminatoio di riduzione a 8 o 12 coppie di rulli, completo di soffio di asciugatura in uscita.

  • Set di parti a strappo e usura, composto da un set di boccole guida e due rulli in gomma (per estrarre i tubi dal laminatoio). Il lubrificante può essere utilizzato per aumentare la rettilineità dell’elemento.

Configurazioni

Scopri tutte le configurazioni della macchina

  •  Velocità fissa
  • Velocità variabile
  • 8 stazioni
  • 12 stazioni

Nel laminatoio con velocità fissa di rotazione dei rulli, ogni coppia di rulli è motorizzata tramite un motoriduttore a velocità fissa.

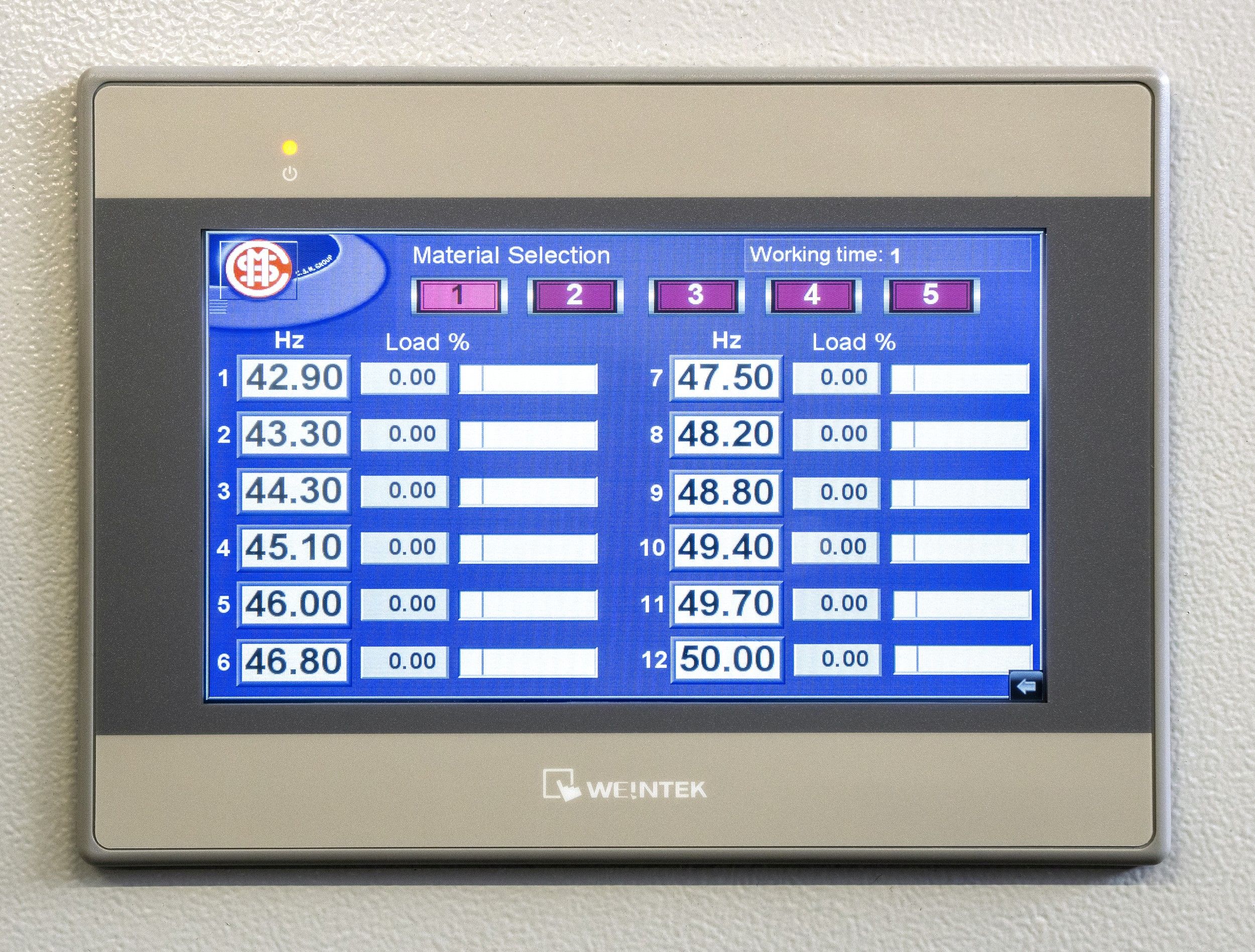

Nel laminatoio con velocità di rotazione programmabile per singola coppia di rulli, è possibile settare la macchina per tipologia di materiale grazie alla disponibilità di 5 programmi di set-up della velocità dei rulli. Inoltre il controllo della velocità di ogni stazione permette di gestire in modo preciso l’allungamento della resistenza, causando meno attrito tra i rulli e il tubo e quindi meno calore. Di conseguenza, i rulli durano più a lungo e le resistenze risultano più rettilinee.

La versione a 8 stazioni dispone di 8 coppie di rulli, di cui 6 con funzione di riduzione e 2 con funzione di calibratura.

La versione a 12 stazioni dispone di 12 coppie di rulli, di cui 10 con funzione di riduzione e 2 con funzione di calibratura. I vantaggi del laminatoio a 12 stazioni rispetto alla versione a 8 stazioni sono:

  • Minore richiesta di riduzione in ogni coppia di rulli riduce l’usura, migliorando la durata dei rulli.
  • La riduzione dell’area può essere aumentata fino al 35% senza rischio di alette longitudinali sui tubi.
  • Nelle riduzioni di diametro inferiore è più facile ottenere una corretta messa a punto delle singole coppie di rulli rispetto alle corrispondenti regolazioni della versione a 8 stazioni.
  • La rettilineità del tubo è migliorata.

Sono disponibili versioni speciali con motore da 2 HP di taglia superiore, per far fronte all’aumento della pressione del rullo causata dall’aumento del diametro del tubo.

  • Nel laminatoio con velocità fissa di rotazione dei rulli, ogni coppia di rulli è motorizzata tramite un motoriduttore a velocità fissa.

Vuoi ottimizzare la tua produzione e ridurre i costi di non conformità?

Un’innovazione sta trasformando il modo in cui vengono misurate le resistenze elettriche.

La nostra nuova unità di misura in uscita dal laminatoio analizza la lunghezza con una rapidità sorprendente, fornendoti un responso immediato sulla conformità, con range impostabili in base alle tue esigenze.

Dati tecnici

Scopri i dettagli tecnici della macchina

Materiale del tubo da ridurre
Acciaio inox, rame
Lunghezza minima resistenza
250 mm
Tolleranza diametro resistenza dopo la riduzione del diametro (con rulli nuovi)
±0,05 mm
Altezza da terra asse resistenza
915 mm
Tensione d’alimentazione
V da definire
Dimensioni a 8 coppie di rulli Peso Kg. 1.200
1350 x 1700 x H 1130 mm
Dimensioni a 12 coppie di rulli Peso Kg. 1.800
1670 x 1700 x H 1130 mm
Riduzione possibile dell’area della sezione
fino al 30% (8 coppie di rulli)
Riduzione possibile dell’area della sezione
fino al 35% (12 coppie di rulli)
